STM32H743使用LTDC驱动10.1寸1280*800出现抖屏现象

Caesar007

项目中使用STM32H743 LTDC驱动RGB888 10.1寸1280*800 屏幕，外挂16位带宽32M的SDRAM作为显存，LTDC时钟频率50MHz（显示屏手册写的能到70MHz），LTDC时序按照手册内进行修改，SDRAM的驱动按照硬汉哥出的H743文档进行修改，读写无问题，单独刷色块以及移植到emWin下均会出现抖屏的现象，emWin移植按照硬汉的FreeRTOS+emWin模板工程（模板内开启了抖动色功能），降低LTDC时钟频率及修改LTDC配置时序均无法消除，问下各位大神有了解这块的吗，能否指点一下，谢谢！

eric2013

优先测试背景层，注释掉显示图层1和图层2以及SDRAM，看看抖不抖。

Caesar007

eric2013 发表于 2020-5-22 07:56
优先测试背景层，注释掉显示图层1和图层2以及SDRAM，看看抖不抖。

硬汉哥，我屏蔽掉图层1和图层2及SDRAM,背景色显示为白色，未发现抖动，是不是我SDRAM在读写时不稳定导致的。

Caesar007

eric2013 发表于 2020-5-22 07:56
优先测试背景层，注释掉显示图层1和图层2以及SDRAM，看看抖不抖。

另外我使用裸机例程里LCD的汉字显示和2D图形显示例程，增加每200ms使用LCDH7_FillRect()刷一个色块，也不存在抖动的问题，这个例程应该是用到SDRAM读写和DMA2D做加速了。

qq57379550

Caesar007 发表于 2020-5-22 08:45
另外我使用裸机例程里LCD的汉字显示和2D图形显示例程，增加每200ms使用LCDH7_FillRect()刷一个色块，也不 ...

cache配置看看

eric2013

Caesar007 发表于 2020-5-22 08:45
另外我使用裸机例程里LCD的汉字显示和2D图形显示例程，增加每200ms使用LCDH7_FillRect()刷一个色块，也不 ...

emWin的比较耗SDRAM性能，如果使用了FPC软排线务必将FPC整短点测试。

另外LCDConf.C文件的动态内存使用内部SRAM测试。

Caesar007

eric2013 发表于 2020-5-22 09:36
emWin的比较耗SDRAM性能，如果使用了FPC软排线务必将FPC整短点测试。

另外LCDConf.C文件的动态内存使 ...

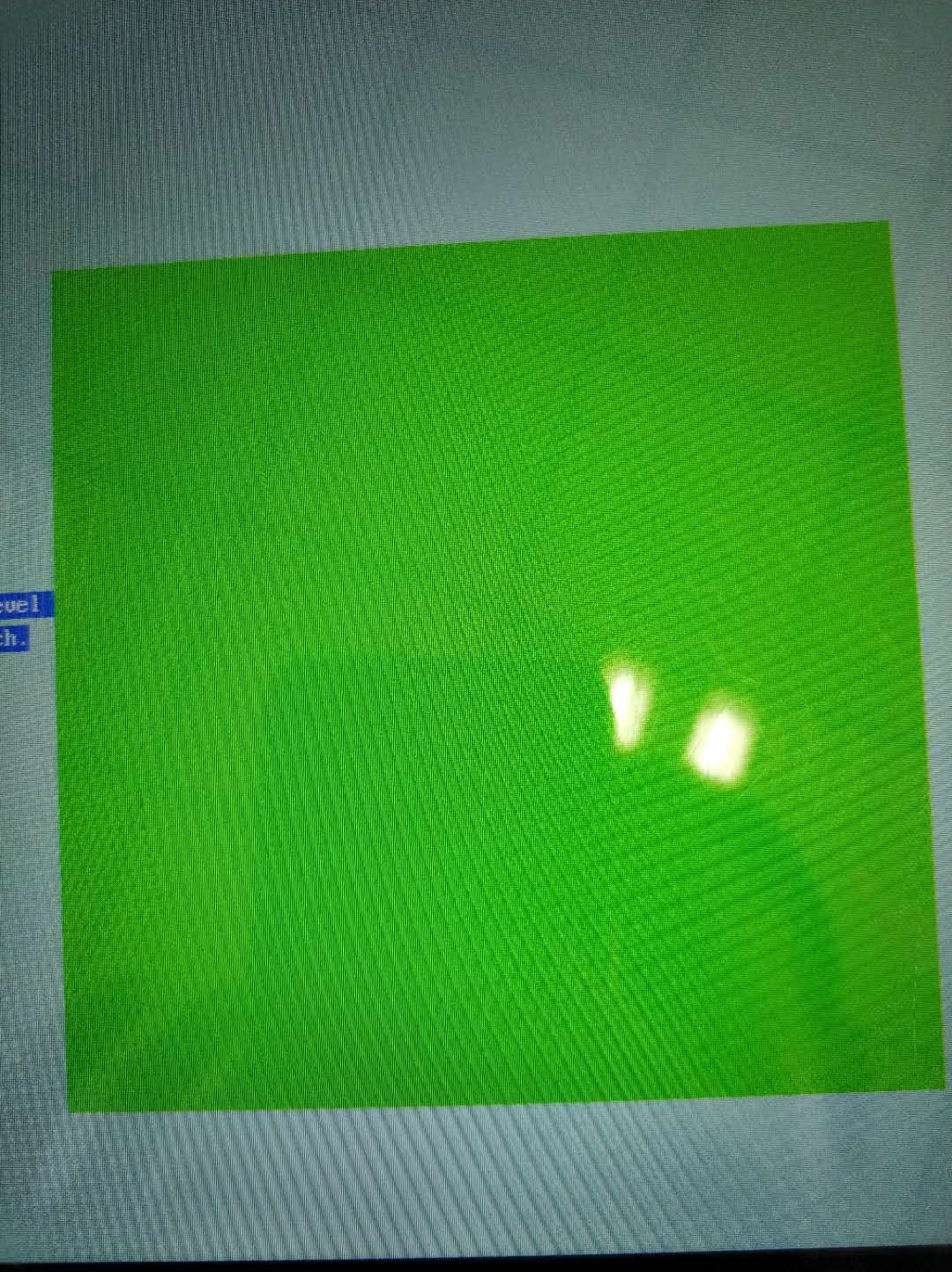

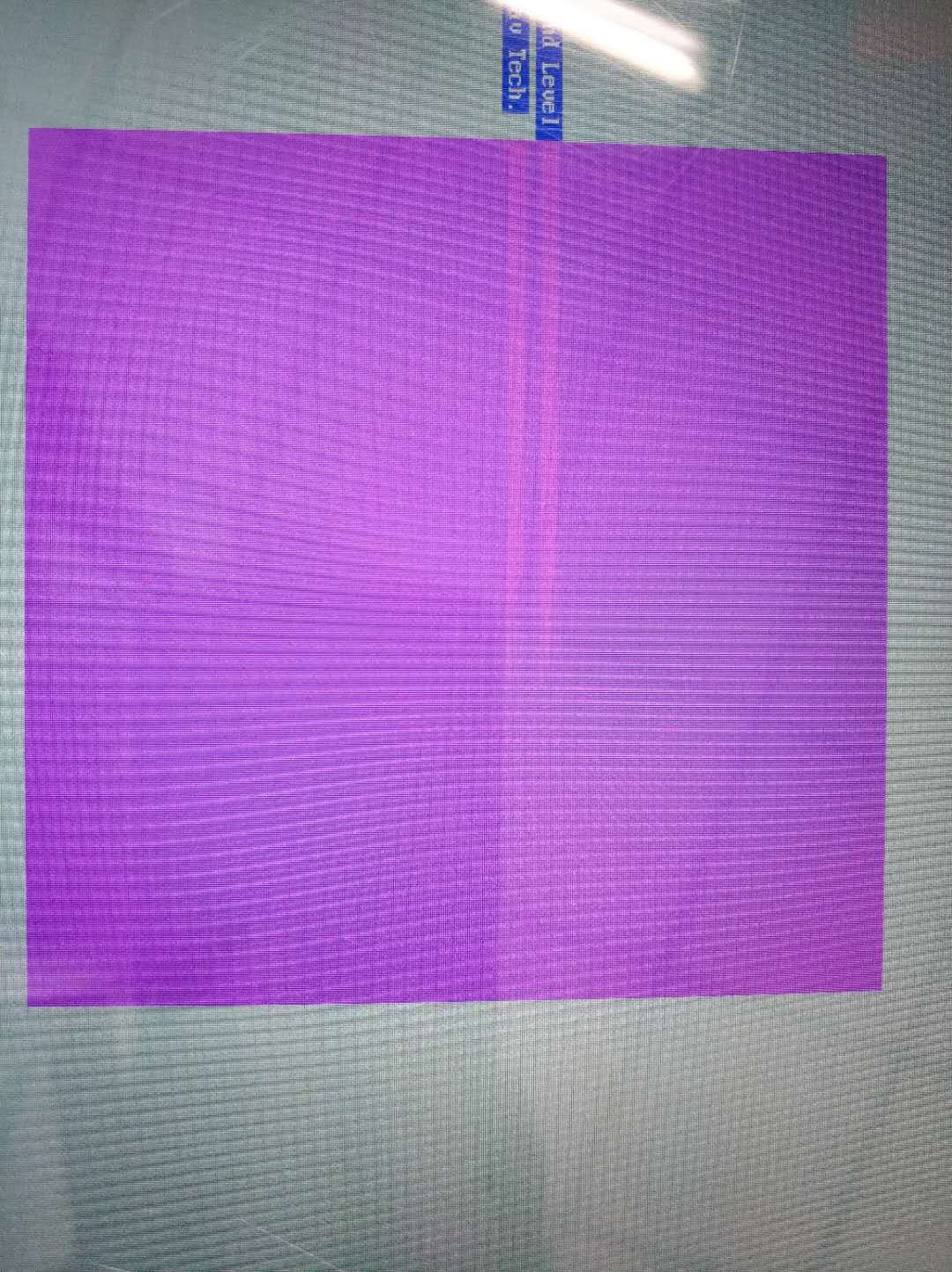

1.裸机LCD显示汉字例程下，在文字上方刷色块，出现部分色块下显示白条的情况；

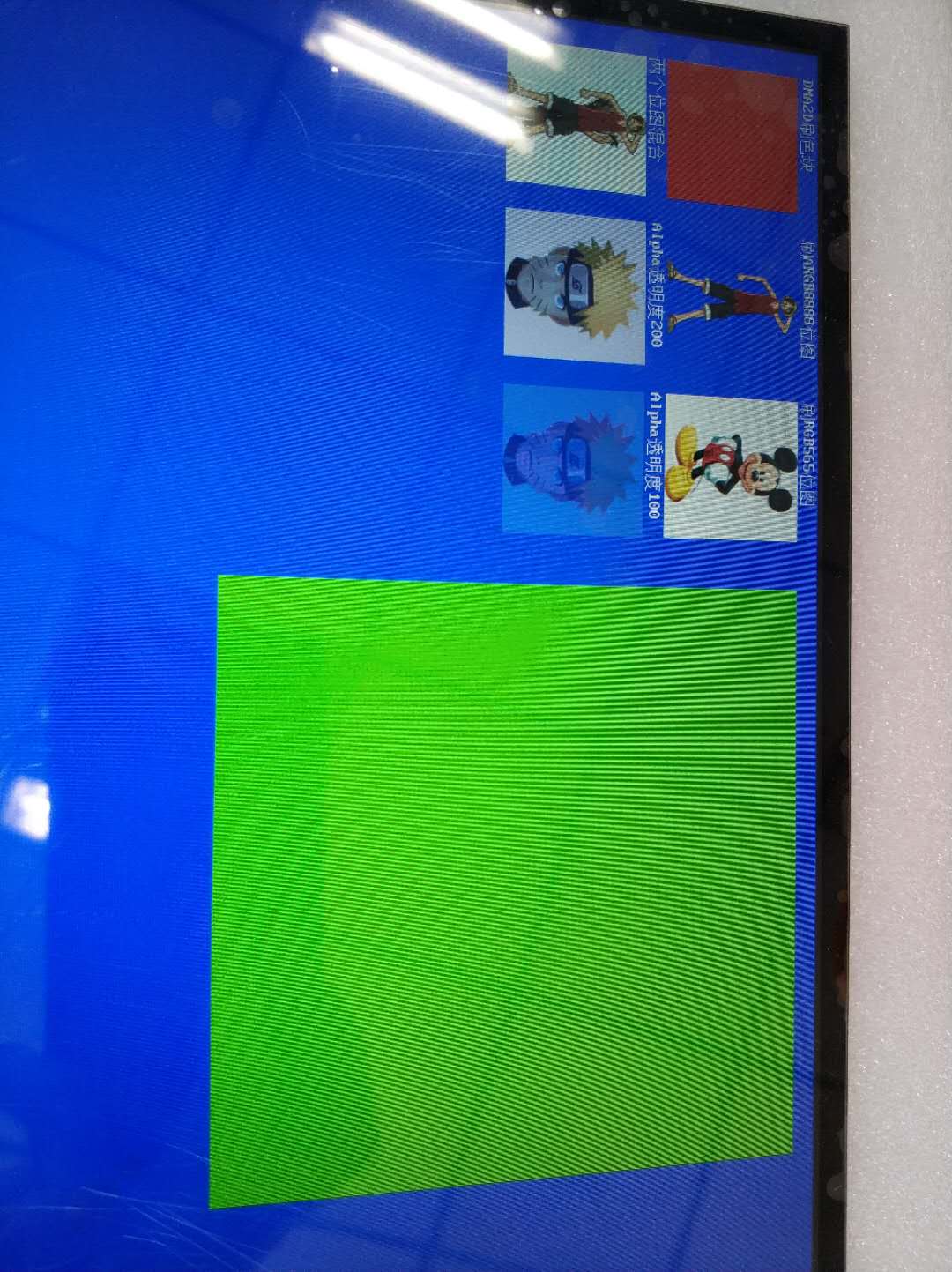

2.裸机DMA2D例程下，在空白区刷色块，出现部分色块下显示白条的情况，且原有色块及位图也会存在影响；

Caesar007

qq57379550 发表于 2020-5-22 09:28
cache配置看看

你好，cache这块需要怎么配置一下呢，不太理解，谢谢

eric2013

Caesar007 发表于 2020-5-22 11:58
你好，cache这块需要怎么配置一下呢，不太理解，谢谢

你这个跟Cache关系不大，Cache主要是CPU和DMA2D都访问SDRAM造成的数据一致性问题，表现在LCD上主要是显示错乱等问题。

Caesar007

eric2013 发表于 2020-5-22 12:19
你这个跟Cache关系不大，Cache主要是CPU和DMA2D都访问SDRAM造成的数据一致性问题，表现在LCD上主要是显示 ...

重新把SDRAM，LTDC，DMA2D又按照手册配置了一遍，还是一样的效果，还是不太理解刷色块底下那个颜色是怎么出现的

hpdell

Caesar007 发表于 2020-5-22 10:20
1.裸机LCD显示汉字例程下，在文字上方刷色块，出现部分色块下显示白条的情况；
2.裸机DMA2D例程下，在空 ...

或者你把 颜色模式 改成 rgb565 格式看看

xiaoleizii

调自己做的429板子出现过同样的情况，用示波器测下LTDC接口上DE和CLK上的波形，看是否波形有异常。

sunpeng123

这个是按照哪个H743文档修改的  给一下连接

sunpeng123

这个是按照哪个H743文档修改的  给一下连接

sunpeng123

驱动源码方便分享一下吗

sunpeng123

楼主可以吧H7驱动10.1寸屏幕的例程分享一下吗，我这边用40pin的RGB接口，软排线连接，读取ID都读不到 一直是0

obsasd

大佬，之前你10.1寸屏幕的id读取到了吗

chance

楼主你好，能分享你的LTDC驱动屏幕的配置参数吗？正在做和你类似的项目，只用画点函数的时候，屏幕已经出现晃动。想看看行列参数用什么值合适。
