DAC结构分类：R2R型MDAC，R2R型backDAC和Srting型DAC

eric2013

R-2R MDAC（乘法DAC）

自动测试设备或仪器通常使用R-2R MDAC。MDAC的外部运算放大器通过提供不同电源电压和高输出电流增强了DAC功能。 MDAC制造商能够设计具有±1 LSB的高分辨率器件（16位）积分非线性（INL）和微分非线性（DNL）规格。通过使用合适的外部放大器，MDAC的建立时间较短（<0.3 ms）
和大于10 MHz的带宽。

MDAC产生的电流与输入的数字代码。外部放大器以及RFB（在MDAC内部）将DAC的电流输出信号转换为可用的电压电平。

这类DAC的缺点是稳定性问题。



R-2R backDAC

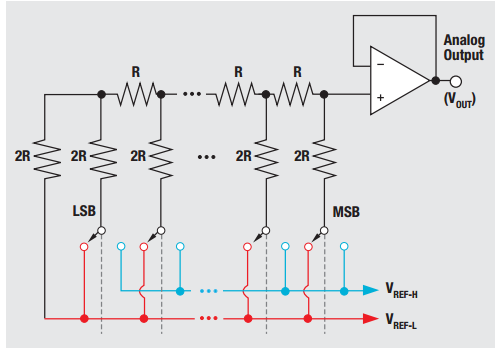

通常在工业中使用R-2R backDAC。R2R backDAC的其他一些应用包括仪器和数字控制校准。使用R2R backDAC，每个新更新将2R支路切换到参考电压高（VREF-H）或参考电压低（VREF-L）。注意R-2R梯子的布置与MDAC相比颠倒了。这是名字backDAC的由来。这种架构很容易制造。

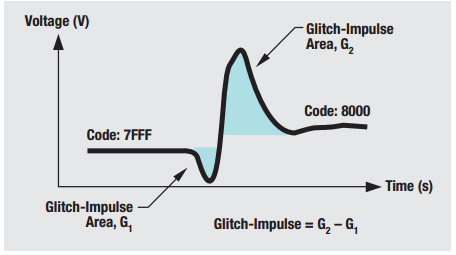

这类DAC的缺点是毛刺问题：



String DAC

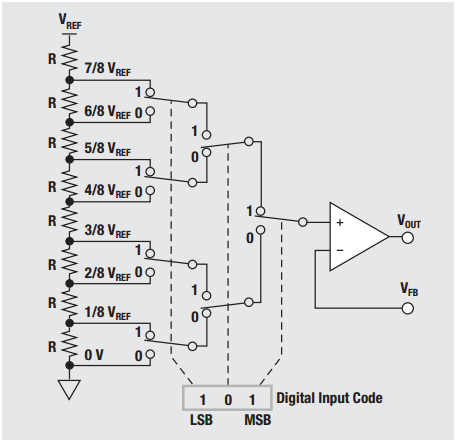

串型DAC最适合便携式仪器，闭环伺服控制和过程控制。下图显示了一个3位字符串DAC的模型，数字输入代码101b被解码为5/8 VREF。串DAC的输出级放大器隔离了来自输出负载的内部电阻元件。

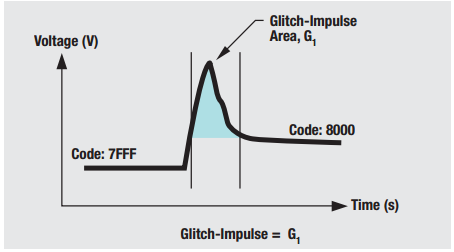

字符串DAC是一种低功耗解决方案，可确保单调性在整个输入代码中具有良好的DNL性能范围。 毛刺能量通常低于其他DAC的类型；

但是，INL性能通常较大，取决于电阻式片上匹配。 另一方面，控制回路中的DAC可减轻线性度影响。 串型DAC的噪声也相对较大，因为电阻串的阻抗很高，所以该值很高。串型DAC功耗低且非常小的故障能量。
