除数0 运算请教

weiyuliang

请教一下，定时器部分代码，除法运算，如果除数为0，结果直接等于最大数值吗？
比如设置 _ulFreq0，计算得出来的 usPeriod等于0xFFFF,请教一下，这个地方除数为0是怎么运算的

1. TIM_HandleTypeDef   TimHandle = {0};

2.         uint16_t usPeriod;

3.         uint16_t usPrescaler;

4.         uint32_t uiTIMxCLK;

5.

6.         /* 使能TIM时钟 */

7.         bsp_RCC_TIM_Enable(TIMx);

8.

9.         /*-----------------------------------------------------------------------

10.                 system_stm32f4xx.c 文件中 void SetSysClock(void) 函数对时钟的配置如下：

11.

12.                 HCLK = SYSCLK / 1     (AHB1Periph)

13.                 PCLK2 = HCLK / 2      (APB2Periph)

14.                 PCLK1 = HCLK / 4      (APB1Periph)

15.

16.                 因为APB1 prescaler != 1, 所以 APB1上的TIMxCLK = PCLK1 x 2 = SystemCoreClock / 2;

17.                 因为APB2 prescaler != 1, 所以 APB2上的TIMxCLK = PCLK2 x 2 = SystemCoreClock;

18.

19.                 APB1 定时器有 TIM2, TIM3 ,TIM4, TIM5, TIM6, TIM7, TIM12, TIM13,TIM14

20.                 APB2 定时器有 TIM1, TIM8 ,TIM9, TIM10, TIM11

21.

22.         ----------------------------------------------------------------------- */

23.         if ((TIMx == TIM1) || (TIMx == TIM8) || (TIMx == TIM9) || (TIMx == TIM10) || (TIMx == TIM11))

24.         {

25.                 /* APB2 定时器时钟 = 168M */

26.                 uiTIMxCLK = SystemCoreClock;

27.         }

28.         else

29.         {

30.                 /* APB1 定时器 = 84M */

31.                 uiTIMxCLK = SystemCoreClock / 2;

32.         }

33.

34.         if (_ulFreq < 100)

35.         {

36.                 usPrescaler = 10000 - 1;                                                        /* 分频比 = 10000 */

37.                 usPeriod =  (uiTIMxCLK / 10000)/ _ulFreq  - 1;                /* 自动重装的值 */

38.         }

39.         else if (_ulFreq < 3000)

40.         {

41.                 usPrescaler = 100 - 1;                                        /* 分频比 = 100 */

42.                 usPeriod =  (uiTIMxCLK / 100) / _ulFreq  - 1;                /* 自动重装的值 */

43.         }

44.         else        /* 大于4K的频率，无需分频 */

45.         {

46.                 usPrescaler = 0;                                        /* 分频比 = 1 */

47.                 usPeriod = uiTIMxCLK / _ulFreq - 1;        /* 自动重装的值 */

48.         }


复制代码

eric2013

不能取值为0。


取值为0的话，可以看下权威指南，我记得对此有描述，另外可以先实际测试下。

eric2013

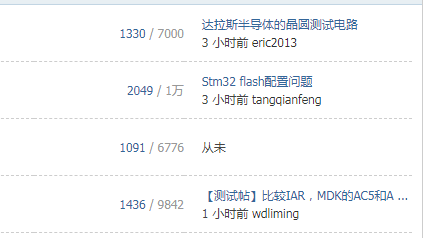

你这个标题导致帖子显示异常了，我重新修改了下，貌似还是不行

weiyuliang

eric2013 发表于 2020-1-11 16:23
你这个标题导致帖子显示异常了，我重新修改了下，貌似还是不行

硬汉收到，谢谢，我先把标题改好，

weiyuliang

eric2013 发表于 2020-1-11 16:19
不能取值为0。

另外，如果需要严格要求程序的质量，还可以让CM3在遇到除数为零的时候，以及遇到未对齐访问的时候也产生用法fault。在NVIC中有两个控制位分别与它们对应。通过设置这两个控制位，就可以激活它们；看到权威指南有这个描述

weiyuliang

实际测试，当_ulFreq = 0的时候，计算usPeriod =  (uiTIMxCLK / 10000)/ _ulFreq  - 1;                /* 自动重装的值 */

usPeriod自动重装的值是0xFFFF,  也就是 (uiTIMxCLK / 10000)/ 0 = 0；
0-1= 0xFFFF;

硬汉请教一下这样处理是否可行？先判断_ulFreq是否等于0，如果等于0，直接关闭定时器；

eric2013

weiyuliang 发表于 2020-1-11 16:35
实际测试，当_ulFreq = 0的时候，计算usPeriod =  (uiTIMxCLK / 10000)/ _ulFreq  - 1;                /* 自动重装的值 * ...

可以的。

weiyuliang

eric2013 发表于 2020-1-11 16:41
可以的。

收到，谢谢；已加入_ulFreq 为零判断；测试定时器关闭可以执行；

1. void bsp_SetTIMforInt(TIM_TypeDef* TIMx, uint32_t _ulFreq, uint8_t _PreemptionPriority, uint8_t _SubPriority)

2. {

3.         TIM_HandleTypeDef   TimHandle = {0};

4.         uint16_t usPeriod;

5.         uint16_t usPrescaler;

6.         uint32_t uiTIMxCLK;

7.

8.         if(_ulFreq == 0)

9.         {

10.                 /* 关闭定时器 Update interrupt   */

11.                 TIMx->DIER &= ~TIM_IT_UPDATE;

12.

13.                 return;

14.         }

15.         /* 使能TIM时钟 */

16.         bsp_RCC_TIM_Enable(TIMx);

17.

18.         /*-----------------------------------------------------------------------

19.                 system_stm32f4xx.c 文件中 void SetSysClock(void) 函数对时钟的配置如下：

20.

21.                 HCLK = SYSCLK / 1     (AHB1Periph)

22.                 PCLK2 = HCLK / 2      (APB2Periph)

23.                 PCLK1 = HCLK / 4      (APB1Periph)

24.

25.                 因为APB1 prescaler != 1, 所以 APB1上的TIMxCLK = PCLK1 x 2 = SystemCoreClock / 2;

26.                 因为APB2 prescaler != 1, 所以 APB2上的TIMxCLK = PCLK2 x 2 = SystemCoreClock;

27.

28.                 APB1 定时器有 TIM2, TIM3 ,TIM4, TIM5, TIM6, TIM7, TIM12, TIM13,TIM14

29.                 APB2 定时器有 TIM1, TIM8 ,TIM9, TIM10, TIM11

30.

31.         ----------------------------------------------------------------------- */

32.         if ((TIMx == TIM1) || (TIMx == TIM8) || (TIMx == TIM9) || (TIMx == TIM10) || (TIMx == TIM11))

33.         {

34.                 /* APB2 定时器时钟 = 168M */

35.                 uiTIMxCLK = SystemCoreClock;

36.         }

37.         else

38.         {

39.                 /* APB1 定时器 = 84M */

40.                 uiTIMxCLK = SystemCoreClock / 2;

41.         }

42.

43.         if (_ulFreq < 100)

44.         {

45.                 usPrescaler = 10000 - 1;                                                        /* 分频比 = 10000 */

46.                 usPeriod =  (uiTIMxCLK / 10000)/ _ulFreq  - 1;                /* 自动重装的值 */

47.

48.                 printf(" usPeriod %d \r\n",usPeriod);

49.         }

50.         else if (_ulFreq < 3000)

51.         {

52.                 usPrescaler = 100 - 1;                                        /* 分频比 = 100 */

53.                 usPeriod =  (uiTIMxCLK / 100) / _ulFreq  - 1;                /* 自动重装的值 */

54.         }

55.         else        /* 大于4K的频率，无需分频 */

56.         {

57.                 usPrescaler = 0;                                        /* 分频比 = 1 */

58.                 usPeriod = uiTIMxCLK / _ulFreq - 1;        /* 自动重装的值 */

59.         }

60.

61.         /*

62.        定时器中断更新周期 = TIMxCLK / usPrescaler + 1）/usPeriod + 1）

63.         */

64.         TimHandle.Instance = TIMx;

65.         TimHandle.Init.Prescaler         = usPrescaler;                        /* 分频值         */

66.         TimHandle.Init.Period            = usPeriod;                        /* 周期变量 */

67.         TimHandle.Init.ClockDivision     = 0;

68.         TimHandle.Init.CounterMode       = TIM_COUNTERMODE_UP;

69.         TimHandle.Init.RepetitionCounter = 0;

70.         TimHandle.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE;

71.         if (HAL_TIM_Base_Init(&TimHandle) != HAL_OK)

72.         {

73.                 Error_Handler(__FILE__, __LINE__);

74.         }

75.

76.         /* 使能定时器中断  */

77.         __HAL_TIM_ENABLE_IT(&TimHandle, TIM_IT_UPDATE);

78.

79.

80.         /* 配置TIM定时更新中断 (Update) */

81.         {

82.         uint8_t irq = 0;        /* 中断号, 定义在 stm32h7xx.h */

83.

84.         if (TIMx == TIM1) irq = TIM1_UP_TIM10_IRQn;

85.         else if (TIMx == TIM2) irq = TIM2_IRQn;

86.         else if (TIMx == TIM3) irq = TIM3_IRQn;

87.         else if (TIMx == TIM4) irq = TIM4_IRQn;

88.         else if (TIMx == TIM5) irq = TIM5_IRQn;

89.         else if (TIMx == TIM6) irq = TIM6_DAC_IRQn;

90.         else if (TIMx == TIM7) irq = TIM7_IRQn;

91.         else if (TIMx == TIM8) irq = TIM8_UP_TIM13_IRQn;

92.                 else if (TIMx == TIM9) irq = TIM1_BRK_TIM9_IRQn;

93.         else if (TIMx == TIM10) irq = TIM1_UP_TIM10_IRQn;

94.         else if (TIMx == TIM11) irq =  TIM1_TRG_COM_TIM11_IRQn;

95.         else if (TIMx == TIM12) irq = TIM8_BRK_TIM12_IRQn;

96.         else if (TIMx == TIM13) irq = TIM8_UP_TIM13_IRQn;

97.         else if (TIMx == TIM14) irq = TIM8_TRG_COM_TIM14_IRQn;

98.         else

99.         {

100.             Error_Handler(__FILE__, __LINE__);

101.         }

102.         HAL_NVIC_SetPriority((IRQn_Type)irq, _PreemptionPriority, _SubPriority);

103.         HAL_NVIC_EnableIRQ((IRQn_Type)irq);

104.         }

105.

106.         HAL_TIM_Base_Start(&TimHandle);

107. }


复制代码
