STM32F407 FSMC配置外扩AD时序问题

卡卡倬 · 发表于 2018-12-25 14:16:54

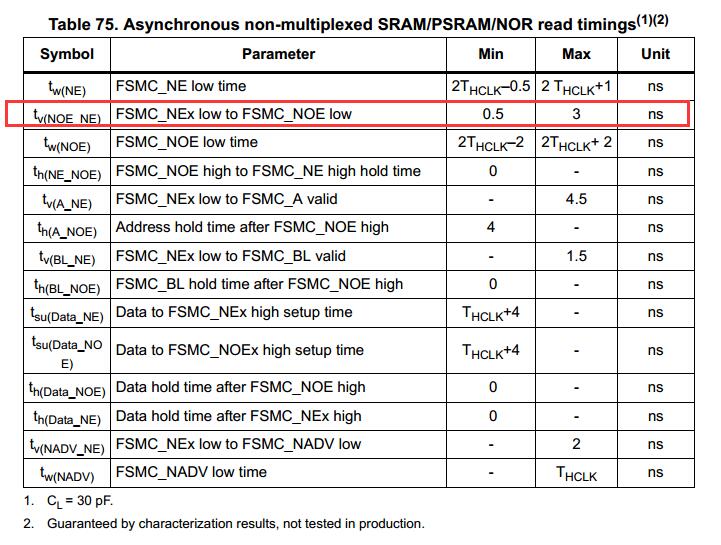

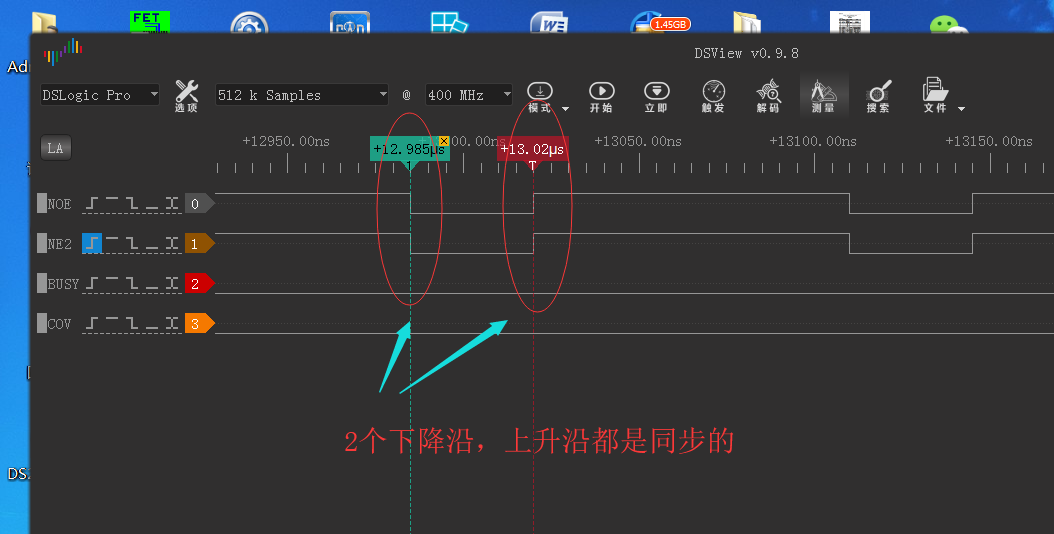

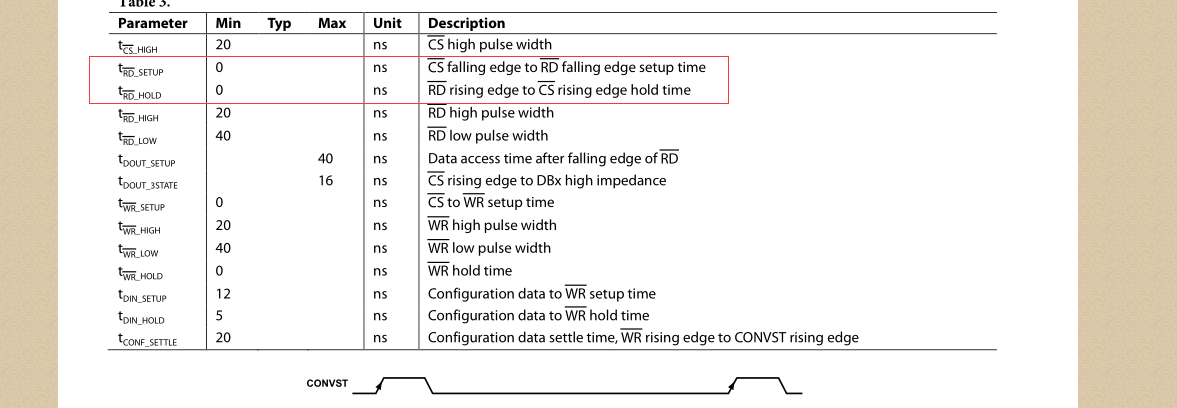

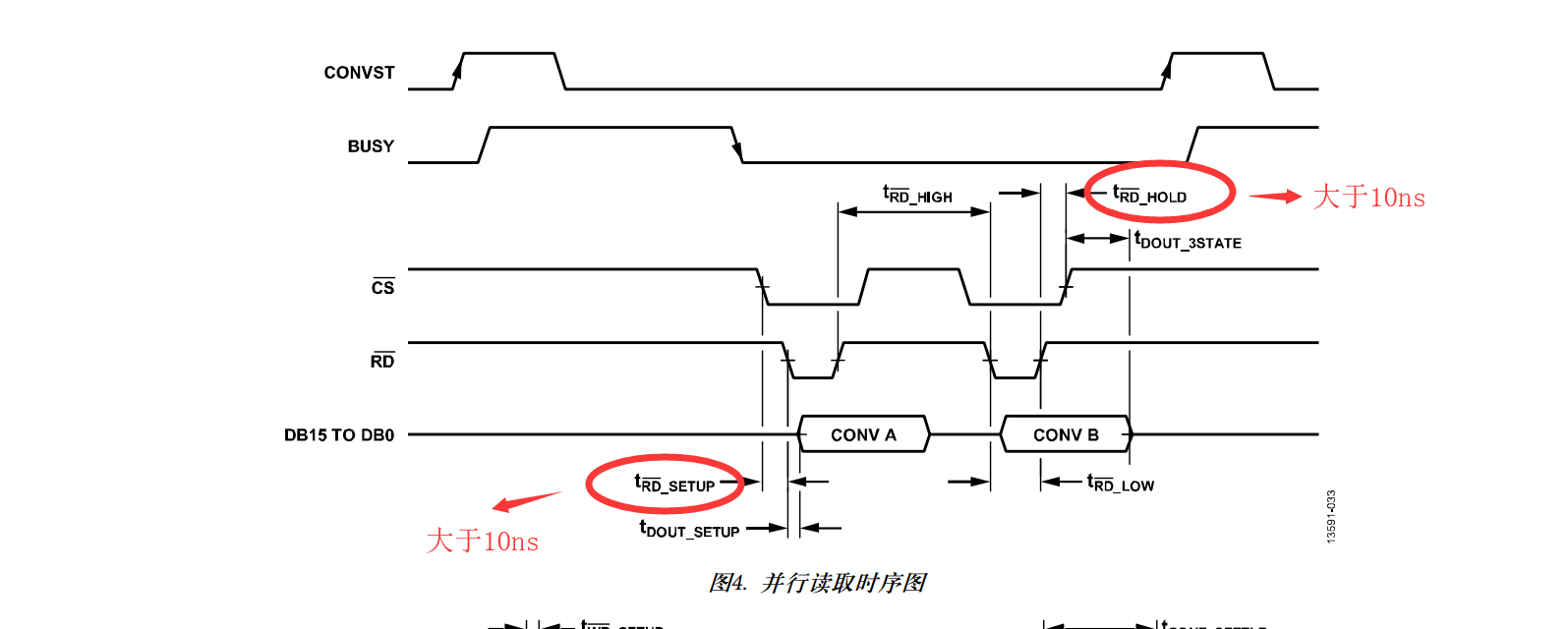

把例程中的AD7606换成了AD7616,用的NE2做的片选信号，配置FSMC时，发现片选NE2和读信号NOE的上升沿下降沿一直是同步的，但是AD7616手册要求两者之间最少有10ns的时间，但是一直配置不出来，请问硬汉这是哪里有问题

eric2013 · 发表于 2018-12-25 14:40:17

帮顶，没整过7616.

byccc · 发表于 2018-12-25 15:03:59

本帖最后由 byccc 于 2018-12-25 15:05 编辑

这个时间区分不了，AD7616如果有这种限制，的确坑了些
以F407为例：

卡卡倬 · 发表于 2018-12-25 15:56:29

byccc 发表于 2018-12-25 15:03
这个时间区分不了，AD7616如果有这种限制，的确坑了些
以F407为例：

把片选脚换成普通IO了，读写数据的时候再使能的，行了

byccc · 发表于 2018-12-25 15:57:24

卡卡倬发表于 2018-12-25 15:56
把片选脚换成普通IO了，读写数据的时候再使能的，行了

也只能手动了。

dxhuo · 发表于 2020-1-29 22:38:34

你好，兄弟，最近也是捣鼓了一段时间的7616了，搞不出来，也怀疑过这个地方，按照你的方式还是没搞通，你读取7616代码部分方便提供下吗？万分感谢！

dxhuo · 发表于 2020-1-29 22:41:22

你好，最近也搞了一段时间的AD7616了，遇到了同样的问题，读出来的数也不对，看你搞得可以了，读取和配置7616的代码部分方便分享下吗，谢了！！

lililala6868 · 发表于 2020-1-30 14:49:27

把例程中的AD7606换成了AD7616福彩3D,用的NE2做的片选信号，配置FSMC时，发现片选NE2和读信号NOE上海快3的上升沿下降沿一直是同步的，但是北京快3AD7616手册要求两者之间最少有10ns的时间，但是一直配置不出来，请问硬汉这是哪里有问题

卡卡倬 · 发表于 2020-5-15 17:02:40

dxhuo 发表于 2020-1-29 22:41
你好，最近也搞了一段时间的AD7616了，遇到了同样的问题，读出来的数也不对，看你搞得可以了，读取和配置76 ...

新版本的AD7616-P 解决了这个问题，老版本的存在时序问题，换新芯片试试

wxjfish_85 · 发表于 2021-7-28 14:30:47

AD7616总线时序确实坑，STM32F4总线控制器通过使能扩展模式即可解决！
