求助：emwin下sdram总线引发的 Fault如何做抗干扰处理

XIAN

情况如下：
1.正常情况下不使用emwin时，对SDRAM施加外部信号干扰，可以引起LCD花屏（暂时的或者持续的），但是不会引发bus fault
2.当使用emwin后（界面很简单），同样施加外部信号干扰，会引发bus fault->hardfault,

下面的语句，默认屏蔽的话也仅仅是直接上访hardfault
//SCB->SHCSR |= 0x00070000; /* enable Usage Fault, Bus Fault, and MMU Fault*/


不知道如何解决此问题，是有什么方法屏蔽这个fault还是针对这个fault发生后修复它（不复位）

eric2013

你裸机测试和emWin测试有什么区别？ 裸机没有使用DMA2D?

XIAN

eric2013 发表于 2018-9-17 01:28
你裸机测试和emWin测试有什么区别？ 裸机没有使用DMA2D?

起初我也是这样认为的, 但进一步的测试发现: RTOS/DMA2D/emwin,他们的各种组合测试,只要使用了emwin就会引发fault,与是否使用RTOS/DMA2D无直接关系
这个测试就简单的循环绘制几个2D界面清屏,两者的差别主要是自建的函数绘图与emwin-api绘图的区别,两者都有使用DMA2D

版主有没有针对外部因素造成的fault的处理修复的方法或者例程?

eric2013

XIAN 发表于 2018-9-17 08:31
起初我也是这样认为的, 但进一步的测试发现: RTOS/DMA2D/emwin,他们的各种组合测试,只要使用了emwin就会 ...

有一个，可以看此贴：https://forum.anfulai.cn/forum.p ... 2%BC%FE%D2%EC%B3%A3

XIAN

eric2013 发表于 2018-9-17 10:01
有一个，可以看此贴：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=86354&highlight=%D3%B2%BC ...

版主,你这个是异常分析定位代码,针对调试用的, 我这里已经有类似功能的代码.
实际我需要的是当异常发生时,在运行的过程修复它,比如因外部干扰发生时发生了busfault,我们如何在进入busfault后修复它而不导致复位.
在使用emwin和不使用emwin中,发现了这个奇怪的问题, 不知道为何在有外部干扰时使用emwin会出现busfault,不使用的不会出现,

eric2013

XIAN 发表于 2018-9-17 10:33
版主,你这个是异常分析定位代码,针对调试用的, 我这里已经有类似功能的代码.
实际我需要的是当 ...

这个还是得从你的硬件找原因。你当前的测试不具有普适性，不行的话，你再焊接一块板子试试。

如果进出硬件异常的频率不是很高，可以就让它进。

其实你当前的这个跟emWin没什么关系，emWin仅仅是个软件层。跟你的裸机相比就是有些底层调用到一些你裸机没有的API处理方式。

ps：让你的GUIConf.C文件的emWin动态内存时候内部SRAM试试。

XIAN

eric2013 发表于 2018-9-17 11:31
这个还是得从你的硬件找原因。你当前的测试不具有普适性，不行的话，你再焊接一块板子试试。

如果进出 ...

换很多板子结果也一样,, 你可以试试, (跟打静电的结果也一样)用钥匙去刮触SDRAM的引脚,就可以得到上面说的两种结果

看起来emwin的驱动层代码都暴露在我们工程里,但就是找不到问题在哪一块引起的,还是ST-emwin还有其他隐含的ST/M4配置代码

eric2013

XIAN 发表于 2018-9-17 12:01
换很多板子结果也一样,, 你可以试试, (跟打静电的结果也一样)用钥匙去刮触SDRAM的引脚,就可以得到上面说 ...

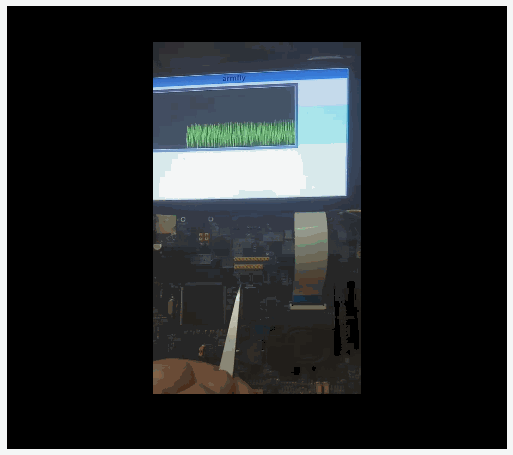

帮你测试了，我们的板子没问题啊，看测试，我用的镊子。

XIAN

eric2013 发表于 2018-9-17 12:16
帮你测试了，我们的板子没问题啊，看测试，我用的镊子。

谢谢版主

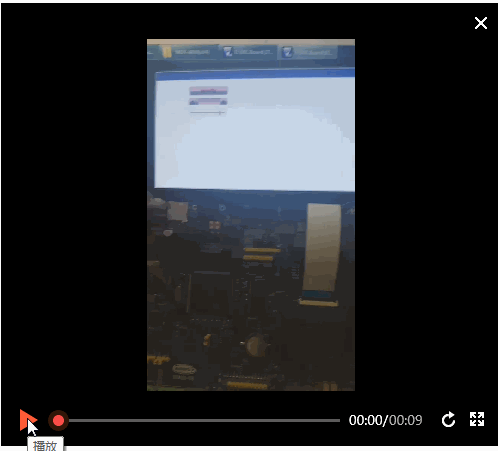

但你这不科学,我用V6的板(它跑的是显波器的程序),我用螺丝刀伸到里面去都挂了(先屏幕闪动,后界面卡了不动了) 不会是你静止的画面没有SDRAM传输不受影响吧

eric2013

XIAN 发表于 2018-9-17 13:41
谢谢版主

但你这不科学,我用V6的板(它跑的是显波器的程序),我用螺丝刀伸到里面去都挂了(先屏幕 ...

那我明白了，你这种情况肯定异常，一个最简单的道理，比如刷新某个控件需要指定的句柄，你滑动这些管脚，数据肯定异常了，你搞个不正确的句柄去操作就直接硬件异常。

而静态的仅仅是LTDC在不断的读取SDRAM，所以读取出错也没关系。我这么说你是否明白了。

XIAN

eric2013 发表于 2018-9-17 14:22
那我明白了，你这种情况肯定异常，一个最简单的道理，比如刷新某个控件需要指定的句柄，你滑动这些管脚， ...

有一点点理解: 不使用emwin时,只是在做内存copy,read,write,错误只是color,无数据结构类的错误,也就是花屏;使用emwin,如果地址或数据错了,就会出现数据结构不完整,无法校验,emwin上报异常
~
但是你不使用emwin, 虽然也在操作sdram,也使用dma2d 只会花屏, 不会异常, 重点就来了,使用emwin的情况下,在有外界干扰(静电测试,产品要过认证的)时该如何处理呢,有点棘手, 不知道如何处理这个busfault,总不能说不用这个emwin吧

eric2013

XIAN 发表于 2018-9-17 14:30
但是你不使用emwin, 虽然也在操作sdram,也使用dma2d 只会花屏, 不会异常, 重点就来了,使用emwin的情况下, ...

这就是区别了，你裸机时候仅仅是刷刷数据，你的写入的数据出错不出错都没有关系的。

静电干扰不会采用这种暴力测试，这种暴力测试没有多少产品能通过，一不小心短路了还容易把芯片损坏。

我只能帮你这么多了。

XIAN

eric2013 发表于 2018-9-17 14:39
这就是区别了，你裸机时候仅仅是刷刷数据，你的写入的数据出错不出错都没有关系的。

静电干扰不会采用 ...

好吧, 感谢!!

eric2013

又帮你测试了下，算是帮人帮到底吧，在GUIConf.C文件里面，你把emWin动态内存修改为使用内部SRAM，就不会死机了，仅仅是数据错误造成的花屏。

XIAN

eric2013 发表于 2018-9-17 16:51
又帮你测试了下，算是帮人帮到底吧，在GUIConf.C文件里面，你把emWin动态内存修改为使用内部SRAM，就不会死 ...

放在内部，然后不让emwin使用动态内存（如：存储设备），大量的图片手动加载到外部sdram,画图的时候自己用dma2d-copy到lcd吗？

eric2013

XIAN 发表于 2018-9-17 20:54
放在内部，然后不让emwin使用动态内存（如：存储设备），大量的图片手动加载到外部sdram,画图的时候自己 ...

内部SRAM做emWin动态内存，动态内存什么随意用，只要你的空间都就行。

而图片全部用流位图加载到SDRAM即可，调用emWin的API显示。

XIAN

eric2013 发表于 2018-9-18 02:00
内部SRAM做emWin动态内存，动态内存什么随意用，只要你的空间都就行。

而图片全部用流位图加载到SDRAM ...

怎么好几次回帖都是凌晨2点钟啊,身体还扛得住吗,白先生..

~很纠结
把emwin的驱动和绘图API看了一遍, 不修改原有的驱动,只有存储设备的API可以画到用户(动态)内存,也支持剪切等等很多操作,但是设置到内部SRAM这套API就不能用了(太小了).
~只有存储设备的API比较好用
有这样一种需要比如有100张小图片,使用存储设备时可以用一张大图拼合,如果不使用它时,用C流要处理100张图的转换了,所以我在想 有没有GUI_DrawBitmap这类函数把图片画到指定内存的API(需要它的解压算法),开机时把图片画到sdram中缓存,用的时候按需要(可能要剪切)直接copy(不会有异常)

eric2013

XIAN 发表于 2018-9-18 13:19
怎么好几次回帖都是凌晨2点钟啊,身体还扛得住吗,白先生..

~很纠结

小图片直接绘制就行。

XIAN

eric2013 发表于 2018-9-19 02:57
小图片直接绘制就行。

要动态旋转屏幕, GUI_SetOrientation 这个函数是不是用了堆中内存(要申请800*480*2), 改内部SRAM还是失败了

旋转器件覆盖内部屏幕缓冲器中的整个虚拟屏幕。为此，使用该函数需要额外的存储器空间，以便存
储额外的屏幕缓冲器。所需字节数可按以下公式计算：
虚拟 xSize * 虚拟 ySize * BytesPerPixel
各绘制操作首先更新该缓冲器。然后，受影响的像素被传给显示驱动器件

eric2013

XIAN 发表于 2018-9-19 10:59
要动态旋转屏幕, GUI_SetOrientation 这个函数是不是用了堆中内存(要申请800*480*2), 改内部SRAM还是失败 ...

剩下问题，自己研究下吧，已经帮你很多了

XIAN

eric2013 发表于 2018-9-19 11:02
剩下问题，自己研究下吧，已经帮你很多了

好的,谢谢版主, 天天在研究, 把emwin的实现机制都看了,可惜有些内部API没有提供给用户使用,差点就自己写个图形库了
