GUI_DrawBitmap 顯示圖片

fcdxsdxsza · 发表于 2015-4-8 16:43:07

各位好:
程式是用示波器例子修改的：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=3886

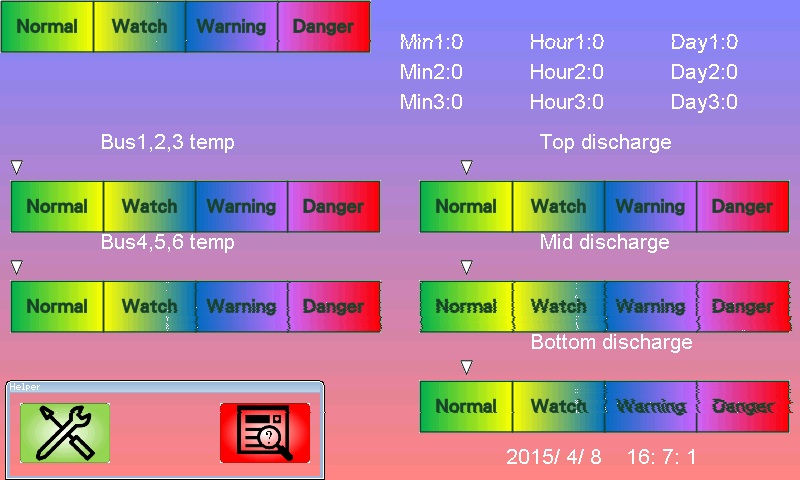

目前將一張圖片轉為.c檔使用 V5板來顯示，但發現螢幕下半部圖片有撕裂感，但上半部都很正常 (如圖一)

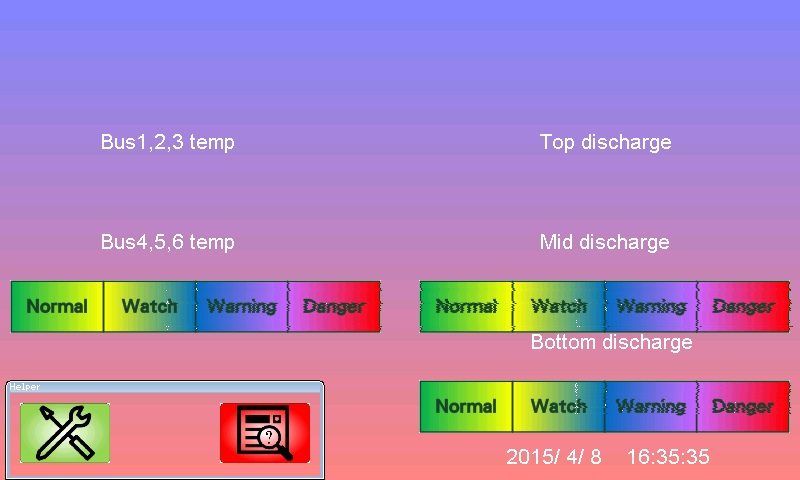

本來以為是速度不夠快，所以把上半部圖片都刪除，只顯示下半部但一樣有撕裂感

覺得很疑惑，想請各位指教謝謝...
ps 版主可以下載.c檔幫我跑跑看嗎? 感謝
圖一

圖二

圖片.c檔

XXX.txt (162 KB, 下载次数: 50)

eric2013 · 发表于 2015-4-8 17:30:00

好的，我晚上试试看。

eric2013 · 发表于 2015-4-8 21:54:44

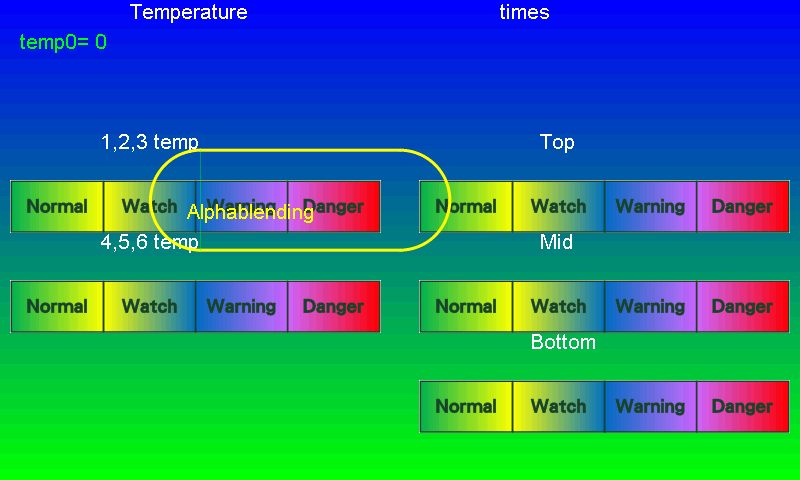

测试了，没问题：

fcdxsdxsza · 发表于 2015-4-9 21:46:26

版主你好: 你可以給我程式源檔嗎? (示波器版本修改的)

感謝你 [s:150] [s:150]

eric2013 · 发表于 2015-4-10 09:12:04

fcdxsdxsza:版主你好:  你可以給我程式源檔嗎? (示波器版本修改的)

感謝你 [s:150] [s:150]  (2015-04-09 21:46)

不是示波器修改的，找了个新升级的例子试了下，晚上有时间我移植到示波器的例子上面试试。

fcdxsdxsza · 发表于 2015-4-11 15:15:47

謝謝你願意花時間試

期待你的回應 [s:149]

eric2013 · 发表于 2015-4-11 16:50:32

fcdxsdxsza:謝謝你願意花時間試

期待你的回應 [s:149]  (2015-04-11 15:15)

好，晚上有时间我在示波器的那个代码上面测试下，测试后发上来。

eric2013 · 发表于 2015-4-11 22:30:35

不好意思啊，楼主，今天又瞎折腾了一天，最晚星期一上午给您发一下。

eric2013 · 发表于 2015-4-13 09:02:02

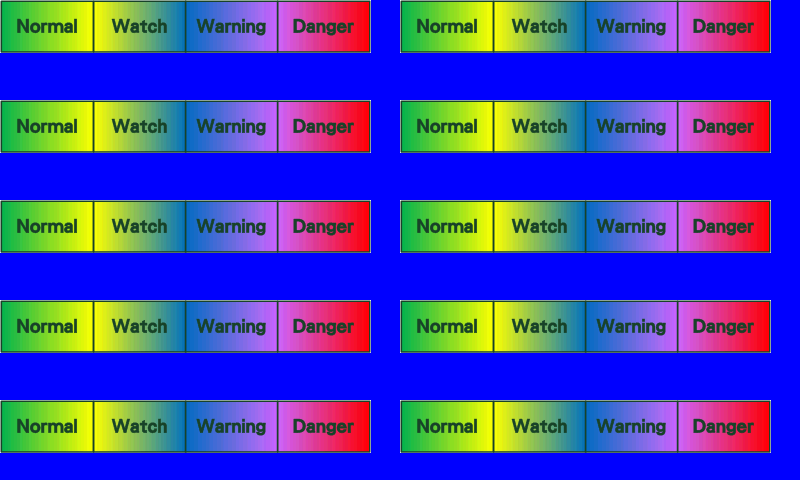

代码来了，你试试看，用示波器的例子修改的：

emWin绘制图片.zip (17.71 MB, 下载次数: 120)

fcdxsdxsza · 发表于 2015-4-13 14:20:49

1.GUI_Init();
2.WM_SetCreateFlags(WM_CF_MEMDEV);

版主你好我發現我程式如果先1 在 2 畫面更新時會閃爍一次圖片都正常
如果先 2 在 1 的話畫面更新時不會閃爍但圖片會有撕裂感
請問該怎麼修改呢?

在麻煩你看一下謝謝

456.txt (328 KB, 下载次数: 42)

我後來看到 STemwin教程第36章有說明 http://bbs.armfly.com/simple/?t6903.html
/*
使能窗口使用内存设备，这样可以有效避免闪烁放在GUI_Init前面就包括桌面
窗口，如果放在后面就不包括桌面窗口。
*/
期待你的回應謝謝

fcdxsdxsza · 发表于 2015-4-14 15:10:23

頂一個

eric2013 · 发表于 2015-4-14 16:56:15

fcdxsdxsza:頂一個 (2015-04-14 15:10)

好的，晚上我看下。

shouyuxinyan · 发表于 2015-4-14 17:12:01

fcdxsdxsza:1.GUI_Init();
2.WM_SetCreateFlags(WM_CF_MEMDEV);

版主你好我發現我程式如果先1 在 2 畫面更新時會閃爍一次圖片都正常
如果先 2 在 1 的話欀扵更新時不會閃爍但圖片會有撕裂感
.......(2015-04-13 14:20)嬀/color]

楼主的问题跟你解决了，在WM_SetCallback(WM_HBKWIN, &_cbBkWindow); 之前加一句 WM_EnableMemdev(WM_HBKWIN);

shouyuxinyan · 发表于 2015-4-14 17:15:33

fcdxsdxsza:1.GUI_Init();
2.WM_SetCreateFlags(WM_CF_MEMDEV);

版主你好我發現我程式如果先1 在 2 畫面更新時會閃爍一次圖片都正常
如果先 2 在 1 的話欀扵更新時不會閃爍但圖片會有撕裂感
.......(2015-04-13 14:20)嬀/color]

前面的是方法一，第二个方法是在GUI_Init();之前调用WM_SetCreateFlags(WM_CF_MEMDEV);

fcdxsdxsza · 发表于 2015-4-14 18:55:53

shouyuxinyan:前面的是方法一，第二个方法是在GUI_Init();之前调用WM_SetCreateFlags(WM_CF_MEMDEV);  (2015-04-14 17:15)

感謝回答

但是你說的兩種方法我其實有試過圖片會有撕裂感 (注意最右下兩張圖)

這樣就是我發問題的原因謝謝

fcdxsdxsza · 发表于 2015-4-14 20:32:27

測試了不是圖片的程式
不管是 1 跟 2 互換，不是畫面閃爍就是螢幕有""殘影""

789.txt (329 KB, 下载次数: 52)

謝謝

eric2013 · 发表于 2015-4-14 21:17:11

测试了，采用这种方法没有残影，很流畅
WM_SetCreateFlags(WM_CF_MEMDEV);  /
GUI_Init();                   //    2

测试了，采用这种方法没有残影，很流畅
GUI_Init();
WM_SetCreateFlags(WM_CF_MEMDEV);
采用这种方法不行，会闪烁，但不会有残影，主要是没有使能桌面窗口使用内存设备。
======================================================================
另外你的代码是在V5板子上面测试的吗，你的板子是不是买的比较早。

fcdxsdxsza · 发表于 2015-4-14 21:28:50

我的V5板我看光碟附的是安富莱_STM32-V5开发板_用户手册（V2.0）

2.0板 (2年前買的)

我的會有殘影= =" [s:139] [s:139]

fcdxsdxsza · 发表于 2015-4-14 21:39:14

版主你可以把完整代碼傳一次

我整個測試看看嗎!? 感謝你

eric2013 · 发表于 2015-4-14 21:39:32

板子太早了，不行再来一块新板子吧，我个人觉得早期的板子在SRAM布线上面有些问题。

fcdxsdxsza · 发表于 2015-4-14 21:47:14

版主  我在這買的 http://tw.taobao.com/item/364604 ... -187180555.6.uQQ8dO

只有一個版本  ，價格￥ 960.00  的

再買如果送來也是2.0板  怎麼辦 : )

eric2013 · 发表于 2015-4-14 22:03:21

fcdxsdxsza:
版主  我在這買的 http://tw.taobao.com/item/364604 ... -187180555.6.uQQ8dO

只有一個版本  ，價格￥ 960.00  的

再買如果送來也是2.0板  怎麼辦 : )

我确定下你说的残影是什么样的。我这里测试的确是都没有问题的。

fcdxsdxsza · 发表于 2015-4-14 22:12:55

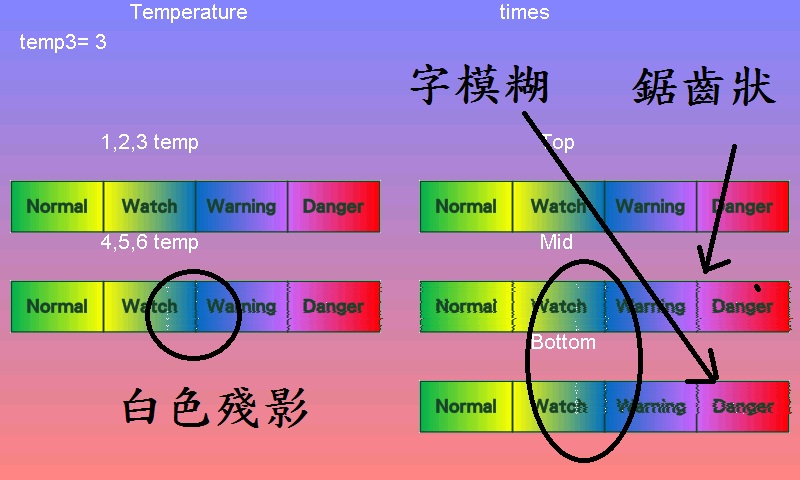

WM_SetCreateFlags(WM_CF_MEMDEV);
GUI_Init();
畫面不會閃爍，但是螢幕如圖顯示

eric2013 · 发表于 2015-4-14 22:17:42

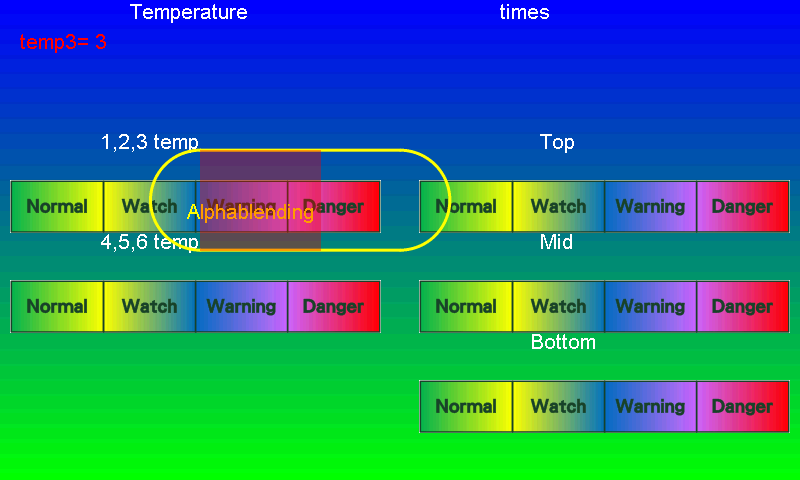

新的板子确定没有问题，这个是我截的图：

fcdxsdxsza · 发表于 2015-4-14 22:24:46

可以給我購買網址已確定買到的會是最新版的謝謝

ps 感謝你陪我測試

eric2013 · 发表于 2015-4-14 22:27:31

fcdxsdxsza:可以給我購買網址  已確定買到的會是最新版的  謝謝

ps 感謝你陪我測試 (2015-04-14 22:24)

这个就是:
http://item.taobao.com/item.htm? ... ;amp;id=36460448115
买之前旺旺联系下，一定要发新版的，这个是别人在负责的。

fcdxsdxsza · 发表于 2015-4-14 22:33:50

再次感謝 [s:140]

shouyuxinyan · 发表于 2015-4-15 13:21:11

fcdxsdxsza:圀M_SetCreateFlags(WM_CF_MEMDEV);
GUI_Init();
欀扵不會閃爍，但是螢幕如圖顯示

.......(2015-04-14 22:12)嬀/color]

那个是不是屏的问题？手边有其他的屏么？测试一下还有是配置上可能有问题，你是不是使用了触摸屏，触摸屏与液晶屏共用总线，加了操作系统得变成互斥访问

eric2013 · 发表于 2015-4-15 13:23:25

shouyuxinyan:那个是不是屏的问题？手边有其他的屏么？测试一下    还有是配置上可能有问题，你是不是使用了触摸屏，触摸屏与液晶屏共用总线，加了操作系统得变成互斥访问 (2015-04-15 13:21)

是布线问题，不是屏的问题。总线公用出现异常时是一道道的线条。

fcdxsdxsza · 发表于 2015-4-18 17:07:44

版主我找到我的V5板的版本了電路板上寫的版本為 D030-4

請問版主你在測試時的版本是否一樣!? 有 D030-4 可以幫我測試嗎?

謝謝

eric2013 · 发表于 2015-4-18 23:02:10

fcdxsdxsza:版主   我找到  我的V5板的版本了  電路板上寫的版本為  D030-4

請問版主  你在測試時  的版本是否一樣!?    有 D030-4    可以幫我測試嗎?

謝謝 (2015-04-18 17:07)

我现在用的是D030-6，你那里测试D030-4 不可以吗

fcdxsdxsza · 发表于 2015-4-20 10:48:38

對我就是用 D030-4 出現以上所說的畫面 [s:139] [s:139] [s:139]

eric2013 · 发表于 2015-4-20 11:57:29

fcdxsdxsza:對  我就是用 D030-4  出現以上所說的畫面   [s:139] [s:139] [s:139]  (2015-04-20 10:48)

我这里只有D030-6
