组合逻辑电路（2）-----译码器/数据分配器

eric2013

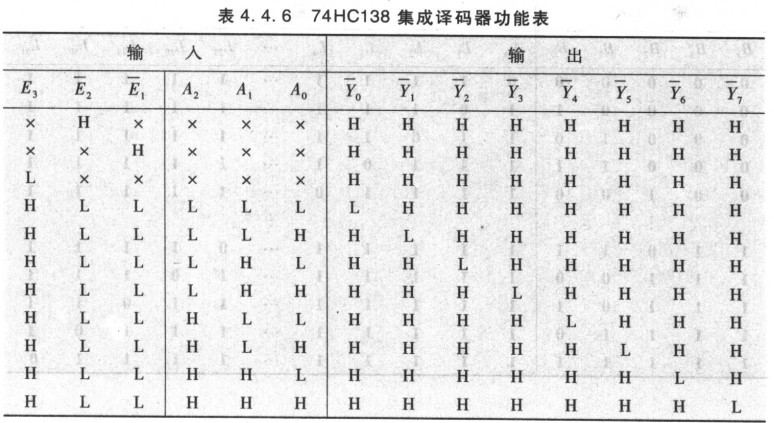

比较常用的38译码器功能表如下：

【例9.6】3-8译码器
module decoder_38(out,in);
output[7:0] out;
input[2:0] in;
reg[7:0] out;
always @(in)
  begin
   case(in)
3'd0: out=8'b11111110;
3'd1: out=8'b11111101;
3'd2: out=8'b11111011;
3'd3: out=8'b11110111;
3'd4: out=8'b11101111;
3'd5: out=8'b11011111;
3'd6: out=8'b10111111;
3'd7: out=8'b01111111;
   endcase
  end
endmodule


module ym_3_8(a,g1,g2,g3,y);
input[2:0] a;                        //3位2进制编码输入端
input g1,g2,g3;                        //3个使能输入端
output[7:0] y;                        //8位编码输出端
reg[7:0] y;
always@(a or g1 or g2 or g3)        //电平触发方式
begin
    if(g1==0) y=8'b11111111;            //如果g1为0，则y输出为11111111
    else if(g2==1) y=8'b11111111;    //如果g2为1，则y输出为11111111
    else if(g3==1) y=8'b11111111;    //如果g3为1，则y输出为11111111
    else
    case(a[2:0])                              //判断a的值，并通过a的值来给y设置输出值
    3'b000:y[7:0]=8'b11111110;
    3'b001:y[7:0]=8'b11111101;
    3'b010:y[7:0]=8'b11111011;
    3'b011:y[7:0]=8'b11110111;
    3'b100:y[7:0]=8'b11101111;
    3'b101:y[7:0]=8'b11011111;
    3'b110:y[7:0]=8'b10111111;
    3'b111:y[7:0]=8'b11111111;
    endcase
end

endmodule
