f429驱动7寸液晶问题

beiqibing000

使用两层显示
LTDC_Layer1设置为RGB565

LTDC_Layer_InitStruct.LTDC_PixelFormat = LTDC_Pixelformat_RGB565;

LTDC_Layer2设置为ARGB1555
LTDC_Layer_InitStruct.LTDC_PixelFormat = LTDC_Pixelformat_ARGB1555;

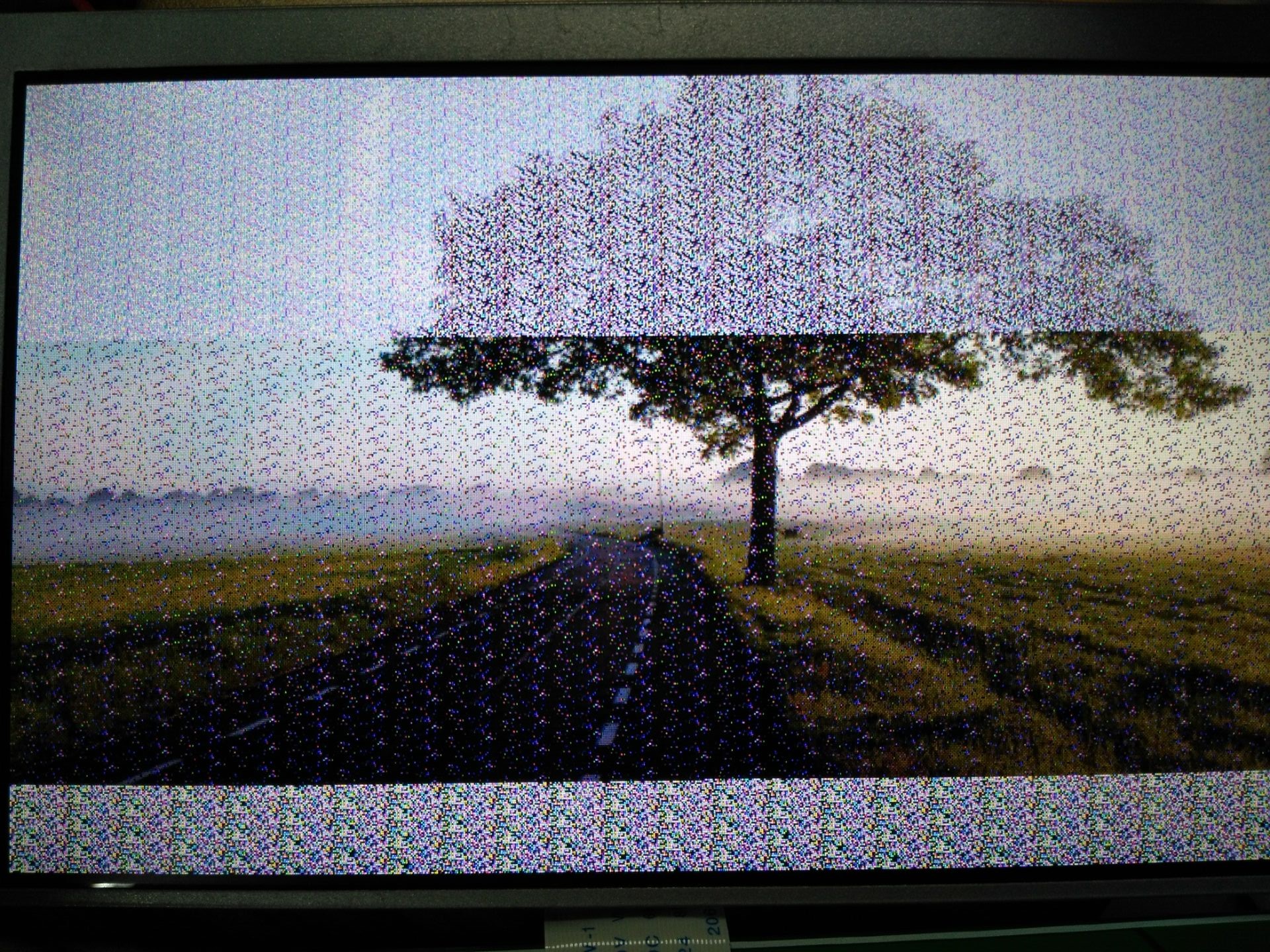

最终显示效果如下所示，出现上下部分模糊了一大部分




如果单独使用一个图层，把LTDC_Layer2设置为RGB565，可以正常显示图片


请教这是什么原因导致的，该从那个方便下手查找问题？

eric2013

图片显示在哪个图层上，简单的测试代码，我看下。

beiqibing000

图片显示在LTDC_Layer1上   ，初始化代码如下，现在是把LTDC_Layer2设置为ARGB1555，透明度设置为255，显示成现在这样，但是如果把LTDC_Layer2设置成rgb565，并且把图片显示在LTDC_Layer2上，图片显示正常，就是透明度设置好像有问题

void LCD_LayerInit(void)
{
  LTDC_Layer_InitTypeDef    LTDC_Layer_InitStruct;

  LTDC_Layer_InitStruct.LTDC_HorizontalStart = 46;//211;//30;
  LTDC_Layer_InitStruct.LTDC_HorizontalStop = (800 + 46 -1);//(800 + 211 - 1);
  LTDC_Layer_InitStruct.LTDC_VarticalStart = 23; //24;//4;
  LTDC_Layer_InitStruct.LTDC_VerticalStop =( 480+ 23 -1);





  /* Pixel Format configuration*/
  LTDC_Layer_InitStruct.LTDC_PixelFormat = LTDC_Pixelformat_RGB565;

  /* Alpha constant (255 totally opaque) */
  LTDC_Layer_InitStruct.LTDC_ConstantAlpha = 255;

  /* Configure blending factors */
  LTDC_Layer_InitStruct.LTDC_BlendingFactor_1 = LTDC_BlendingFactor1_CA;
  LTDC_Layer_InitStruct.LTDC_BlendingFactor_2 = LTDC_BlendingFactor2_PAxCA;

  /* Default Color configuration (configure A,R,G,B component values) */
  LTDC_Layer_InitStruct.LTDC_DefaultColorBlue = 0;
  LTDC_Layer_InitStruct.LTDC_DefaultColorGreen = 0;
  LTDC_Layer_InitStruct.LTDC_DefaultColorRed = 0;
  LTDC_Layer_InitStruct.LTDC_DefaultColorAlpha = 0;


  LTDC_Layer_InitStruct.LTDC_CFBStartAdress = LCD_FRAME_BUFFER;

  LTDC_Layer_InitStruct.LTDC_CFBLineLength = ((800 * 2) + 3);

  LTDC_Layer_InitStruct.LTDC_CFBPitch = (800 * 2);

  /* configure the number of lines */
  LTDC_Layer_InitStruct.LTDC_CFBLineNumber = 480;

  LTDC_LayerInit(LTDC_Layer1, &LTDC_Layer_InitStruct);

  LTDC_Layer_InitStruct.LTDC_HorizontalStart =46;// 211;//210;//30;
  LTDC_Layer_InitStruct.LTDC_HorizontalStop =(800 + 46-1 );// 211+800-1;//(800+ 30 - 1);
  LTDC_Layer_InitStruct.LTDC_VarticalStart = 23;//22;
  LTDC_Layer_InitStruct.LTDC_VerticalStop = (480 + 23-1);

  /* Pixel Format configuration*/
  LTDC_Layer_InitStruct.LTDC_PixelFormat = LTDC_Pixelformat_ARGB1555;

  /* Alpha constant (255 totally opaque) */
  LTDC_Layer_InitStruct.LTDC_ConstantAlpha = 255;

  /* Configure blending factors */
  LTDC_Layer_InitStruct.LTDC_BlendingFactor_1 = LTDC_BlendingFactor1_PAxCA;
  LTDC_Layer_InitStruct.LTDC_BlendingFactor_2 = LTDC_BlendingFactor2_PAxCA;

  /* Default Color configuration (configure A,R,G,B component values) */
  LTDC_Layer_InitStruct.LTDC_DefaultColorBlue = 0;
  LTDC_Layer_InitStruct.LTDC_DefaultColorGreen = 0;
  LTDC_Layer_InitStruct.LTDC_DefaultColorRed = 0;
  LTDC_Layer_InitStruct.LTDC_DefaultColorAlpha = 255;

  /* Input Address configuration */
//  LTDC_Layer_InitStruct.LTDC_CFBStartAdress = (uint32_t)(&ST_LOGO_2[1200]);//(u32)FrameBuffer;

  LTDC_Layer_InitStruct.LTDC_CFBStartAdress = LCD_FRAME_BUFFER + BUFFER_OFFSET;

  LTDC_Layer_InitStruct.LTDC_CFBLineLength = ((800 * 2) + 3);

  LTDC_Layer_InitStruct.LTDC_CFBPitch = (800 * 2);

  /* configure the number of lines */
  LTDC_Layer_InitStruct.LTDC_CFBLineNumber = 480;

  LTDC_LayerInit(LTDC_Layer2, &LTDC_Layer_InitStruct);


    /* LTDC configuration reload */
LTDC_ReloadConfig(LTDC_IMReload);


     LTDC_LayerCmd(LTDC_Layer1, ENABLE);

    LTDC_LayerCmd(LTDC_Layer2, ENABLE);

  /* Set default font */
LCD_SetFont(&LCD_DEFAULT_FONT);

  /* dithering activation */
LTDC_DitherCmd(ENABLE);
}

eric2013

你的图层2上面是个图片，是ARGB1555的位图格式吗

beiqibing000

eric2013:你的图层2上面是个图片，是ARGB1555的位图格式吗 (2017-08-02 11:31)

图层2上没有绘制图片   就是图层1是rgb565，然后绘制了rgb265的bmp图片，第二层设置透明度为255，如果正常的话   第一层的bmp会透过第二层显示出来，但是结果是显示不正常
如果设置第二层为rgb565，直接在第二层上绘制rgb565图片，显示正常

eric2013

beiqibing000:图层2上没有绘制图片   就是图层1是rgb565，然后绘制了rgb265的bmp图片，第二层设置透明度为255，如果正常的话   第一层的bmp会透过第二层显示出来，但是结果是显示不正常
如果设置第二层为rgb565，直接在第二层上绘制rgb565图片，显示正常 (2017-08-02 12:37)

注意，你用的格式是ARGB1555，仅仅最高位的bit15表示透明，bit15 = 1表示透明或者不透明，0反之。

beiqibing000

eric2013:注意，你用的格式是ARGB1555，仅仅最高位的bit15表示透明，bit15 = 1表示透明或者不透明，0反之。
(2017-08-02 14:17)

我第二层用的是ARGB1555   但是我第一层用的是RGB565，所有我在第一层上画的是RGB565的图片，没有在第一层上绘制图片，所有就没有用到第一层，但是我把第一层的透明度设置为255，理论上结果 最终看到的应该就是第二层的RGB565的图片，不是吗，不知道理解是不是有问题，麻烦指正

eric2013

beiqibing000:我第二层用的是ARGB1555   但是我第一层用的是RGB565，所有我在第一层上画的是RGB565的图片，没有在第一层上绘制图片，所有就没有用到第一层，但是我把第一层的透明度设置为255，理论上结果 最终看到的应该就是第二层的RGB565的图片，不是吗，不知道理解是不是有问题， .. (2017-08-02 18:28)

ARGB1555透明度只有0和1两个数值，由你设置颜色值的bit15表示，透明或者不透明。
ARGB1555颜色格式所对应的位：B  = bit0-4，  G = bit5 - 9， R = bit10 - 14，  A = bit15

ARGB8888的透明度才有256级的透明度设置。0-255来表示。
A8 R8 G8 B8
