为电池版 H7-TOOL 的 250M 示波器加上手持便携模式：256 级余晖（真正的数字荧光DPO机制）+ 波形光晕 + ZOOM 缩放

eric2013

上个月完成了示波器模拟逻辑分析仪解码器功能，本月持续更新，最新版本固件将于本月末正式发布

H7-TOOL 的示波器功能平时主要配合 PC 端上位机使用，但到了现场、出差这类没有电脑的场合就没法看波形了。这套手持便携模式正是为这种场景做的。

除模拟逻辑分析仪的解码类功能外，其它大部分功能都已在屏幕端实现：量程、采样率、触发值、触发沿、触发模式、缩放、缩放窗口移动、波形位置、耦合、探头等。解码功能其实也能搬过来，但受屏幕分辨率限制，一屏展示不全，意义不大。

256 级余晖 + 色温映射

余晖用一块亮度缓冲实现（1 字节/像素 ⇒ 256 级）。每次波形扫过就把对应像素置为满亮度，之后逐帧衰减；渲染时按亮度查色阶表上色。这是真正意义上的数字荧光（DPO）机制，而不是简单的拖影叠加。
色阶走色温映射：低亮度段偏暗、高亮度段趋近通道本色并过曝发白。

CH1（冷色系）：深靛 → 深海青 → 通道青 → 亮青 → 青白

CH2（暖色系）：暗黄 → 黄 → 亮金 → 暖白　←　下面几张均以 CH2 为例

余晖时长可在菜单里选择：

0.5 s：细线 + 薄薄一层余晖，波形轮廓清晰



2 s：中等厚度，波形周围有可见渐变带



8 s：余晖几乎连成实心带，两侧拖影明显



波形光晕

另外做了波形光晕（类似 CRT 模拟示波器的高压辉光）：沿波形主线上下各补 8 层递减亮度，每帧实时渲染。所以即使波形完全静止（例如稳定触发下的周期信号），波形周围也有柔和的辉光包裹，这一点纯余晖做不到（余晖依赖帧间差异）。



光晕放大效果

jerry2cool

只是电池版的能用么？普通版的HT-TOOL不行么？

eric2013

jerry2cool 发表于 2026-10-10 16:47
只是电池版的能用么？普通版的HT-TOOL不行么？

这个是专门离线使用的，需求的内存很大，所以仅做了电池版。

jerry2cool

eric2013 发表于 2026-10-10 16:50
这个是专门离线使用的，需求的内存很大，所以仅做了电池版。

唉，可惜了。。。。

5free

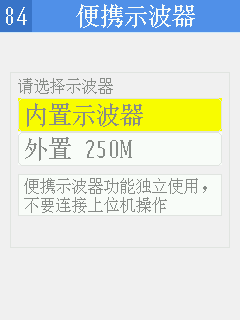

内建示波器功能能脱离250M模块使用吗？

eric2013

5free 发表于 2026-10-12 13:38
内建示波器功能能脱离250M模块使用吗？

对，都做了，可以选择
