前言
STLINK-V3 是意法半导体（ST）第三代调试编程器系列（stlink v1/v2/v2.1 ,关于它们的简介参见：https://blog.csdn.net/wdxabc1/article/details/140535333），按形态可分为独立外置可购买版本、板载嵌入式版本（集成在原厂开发板上，不单独售卖），另外包含一款已停产的初代迷你型号。V3相较于 V2 有着更高的数据传输速率，同时具备更高灵活性和扩展性，满足定制化需求。


一、独立外置在售版本（可单独购买）

• STLINK-V3SET
      这是 V3 系列的旗舰基础款，采用模块化设计（主模块 + 扩展适配器板），功能最完整。支持 STM8+STM32 全系列调试烧录，配备 JTAG/SWD/SWIM 接口，自带虚拟串口、多路桥接功能（SPI/I2C/CAN/GPIO），USB 2.0 高速接口（Micro-B），标配多种排线适配不同调试座。


• STLINK-V3PWR
      2023 年推出的进阶版本，在 V3SET 功能基础上新增能量 profiling（功耗测量）能力，支持 1.6~3.6V 宽目标电压适配，可配合 STM32CubeMonitor-Power 实现动态电流可视化，主打低功耗应用开发场景。


• STLINK-V3MINIE
      迷你便携款，体积小巧，采用 USB Type-C 接口。仅支持 STM32 系列，保留 JTAG/SWD 调试 + 虚拟串口功能，支持 1.65~3.3V 目标电压，定位高性价比、便携随身调试。


• STLINK-V3MODS
      贴片式模块版本，尺寸仅 15×30mm，设计用于直接焊接集成到用户自定义开发板 / 产品中，保留调试 + 多路桥接能力，Micro-USB 供电，属于面向量产 / 定制板的嵌入式模块。


•

•



二、已停产独立版本

• STLINK-V3MINI：初代迷你版，已被 STLINK-V3MINIE 取代（这个更友好，micro换成了type-c，见下图），目前处于停产（Obsolete）状态。
•


关于v3mini的测评，参见站内的链接【STLINK-V3MINI测评 】：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=94793&extra=page%3D1
对 SWO ITM调试 感兴趣的(硬汉已经不建议用这个，用 rtt 之类的吧)，参见：https://blog.csdn.net/flydreamzhll/article/details/23883251
        https://blog.csdn.net/m0_74349248/article/details/145081849  【STM32使用ITM调试_通过仿真器实现串口打印】
        https://www.bmrtech.com/Tech/tech_show/482.html  【如何利用ITM实现更快的跟踪？】


三、板载嵌入式版本（集成在原厂开发板）
这类版本不单独售卖，固化在 ST 官方的 Nucleo、Discovery、Eval 评估板上：

• STLINK-V3E：标准板载 V3 版本，搭载在多数中高端 STM32 原厂开发板上。
• STLINK-V3EC：配备 USB Type-C 接口的新一代板载 V3 版本，用于近年推出的新型号开发板。
• 两者同属 STLINK-V3 第三代架构，核心调试功能完全同源，主要差异集中在USB 接口形态、电源管理与状态指示上，V3EC 是 V3E 的迭代升级版本。


书接上贴


    之前买的h743官方开发板拆下的是 属于上文所说的 【stlink v3e】  ,  这次又买了个h563zit6的官方开发板（官方资料链接：https://www.st.com/en/evaluation-tools/nucleo-h563zi.html），它板载的属于上文所说的 【stlink v3ec 】，它可不是只多了个 字母c，新增了jtag接口支持，改动了电路（如把主晶振由有源25MHz换成了无源24MHz）等。
    后续无事时继续折腾新 stlink v3ec。。。有jtag了，那必须折腾下。这里需要说明下stlink v3e的虚拟串口接线问题，st给出的 tx和rx，需要接目标板的 tx和rx，即
tx-tx ，rx-rx，它的意思是“我标的tx，是让你接你的tx”，这个和一般的tx-rx意识上有点出入，需要注意。


后记
    有兴趣让h563板子跑MicroPython的，可以看下MicroPython官方的源码链接：
      https://github.com/micropython/m ... 3ZI/mpconfigboard.h

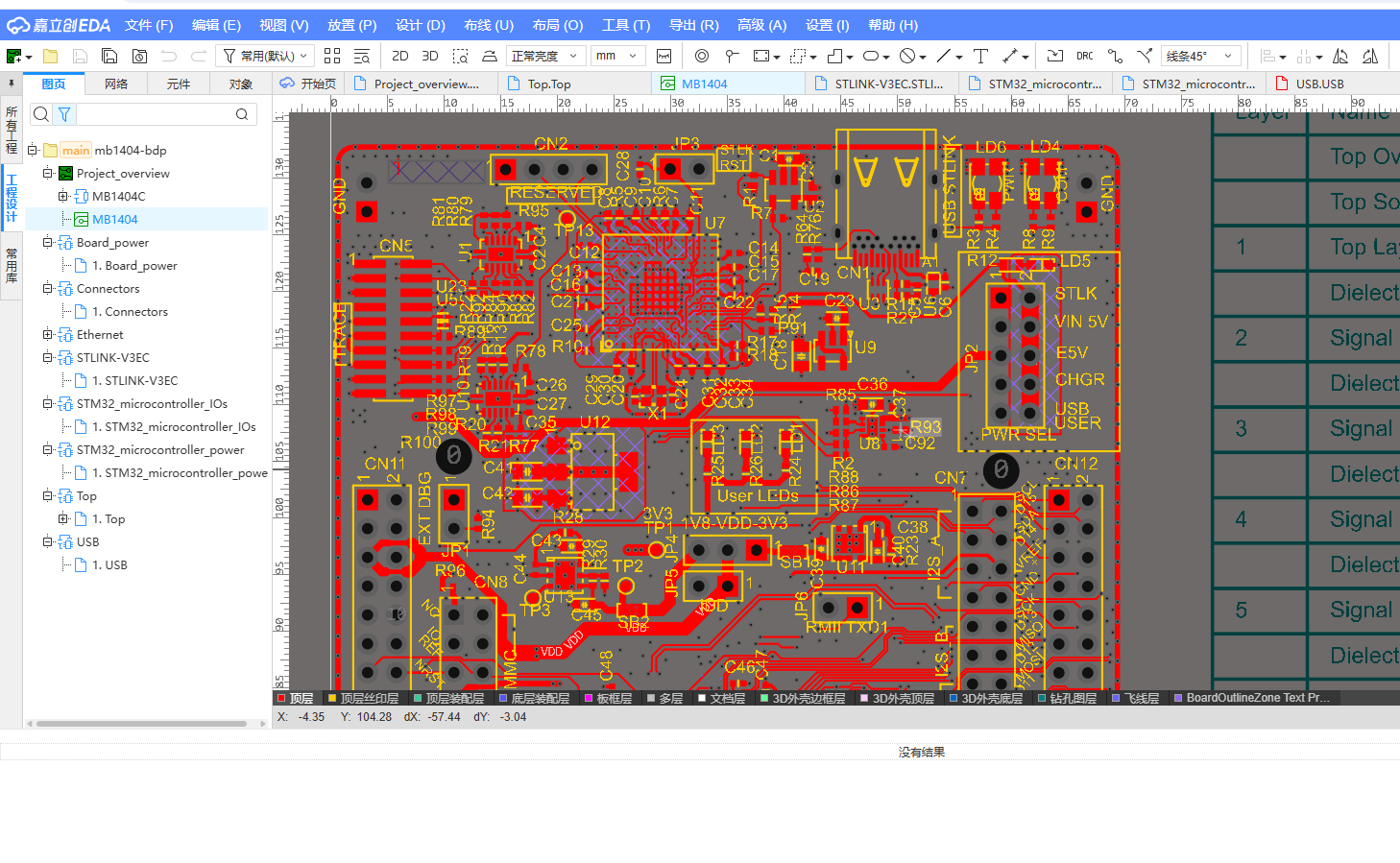

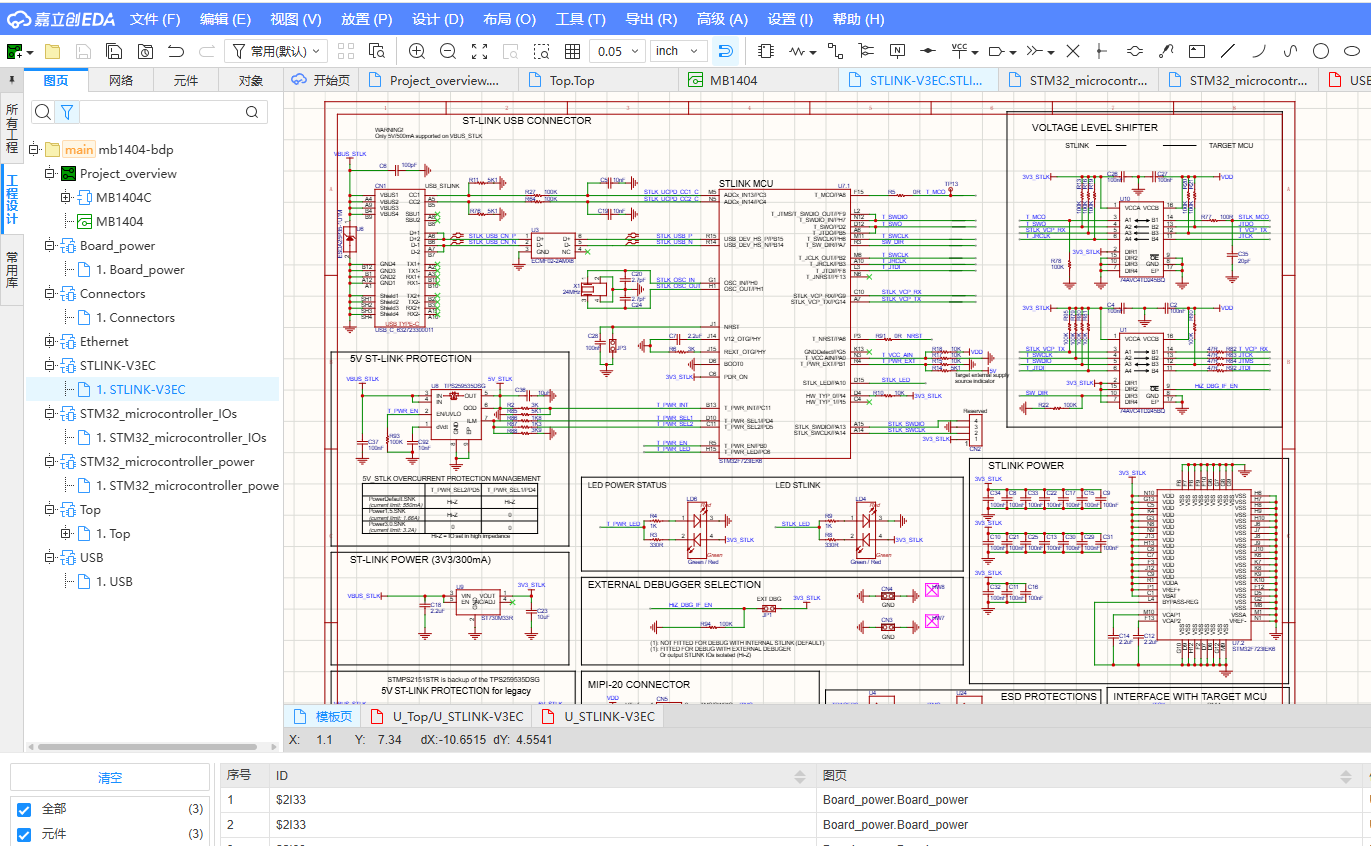

    附件给出 h563板子的ad完整官方工程，可导入立创eda，即可在线查看和编辑，没有版权+律师函烦恼，非常友好&方便（见下图，立创工作人员看见了，记得送张免费SMT券），原理图由于论坛上传文件大小限制，压缩后也超过20MB，无法上传。

    mb1404-bdp.zip (12.11 MB, 下载次数: 12)

2026-7-22 16:20 上传

点击文件名下载附件
h563 ad pcb proj
