光电二极管输出射频信号电路设计

study1 · 发表于 2026-6-24 15:34:27

当前情况总结

设计目标

1.电路设计工作频率：2.5 GHz
2.电路结构为：光电二极管+SMA接口
3.光电二极管采用约5 V反向偏置供电。

实际测试结果

S21（传输参数）

•在 1.392 GHz 出现峰值
•峰值约 -43.97 dB
•2.5 GHz处未出现预期响应

S22（输出端反射）

•在 1.392 GHz 附近约 -1.25 dB
•输出端匹配较差，存在较大反射

现象描述

实测结果与设计目标不符。目标频率为2.5GHz，但测试中仅在1.392 GHz附近观察到弱响应峰值，且传输损耗较大（S21≈-44 dB）。2.5GHz处未检测到有效信号输出，系统表现出明显的频率偏移和带宽不足现象。

当前结论

目前测试结果表明，该模块未表现出2.5GHz工作特性。实测仅在1.392 GHz附近出现弱响应峰值，无法证明电路已达到2.5 GHz设计带宽。

study1 · 发表于 2026-6-24 15:41:46

原理图、PCB以及测试结果如图，请路过大佬给点意见。

了无 · 发表于 2026-6-25 13:47:32

看不到上传的图啊，图片不能用复制的方式。要用上传的方式

study1 · 发表于 2026-6-26 08:56:17

了无发表于 2026-6-25 13:47
看不到上传的图啊，图片不能用复制的方式。要用上传的方式

啊？我是点回形针然后去文件路径里选中.png的呀

study1 · 发表于 2026-6-26 08:56:42

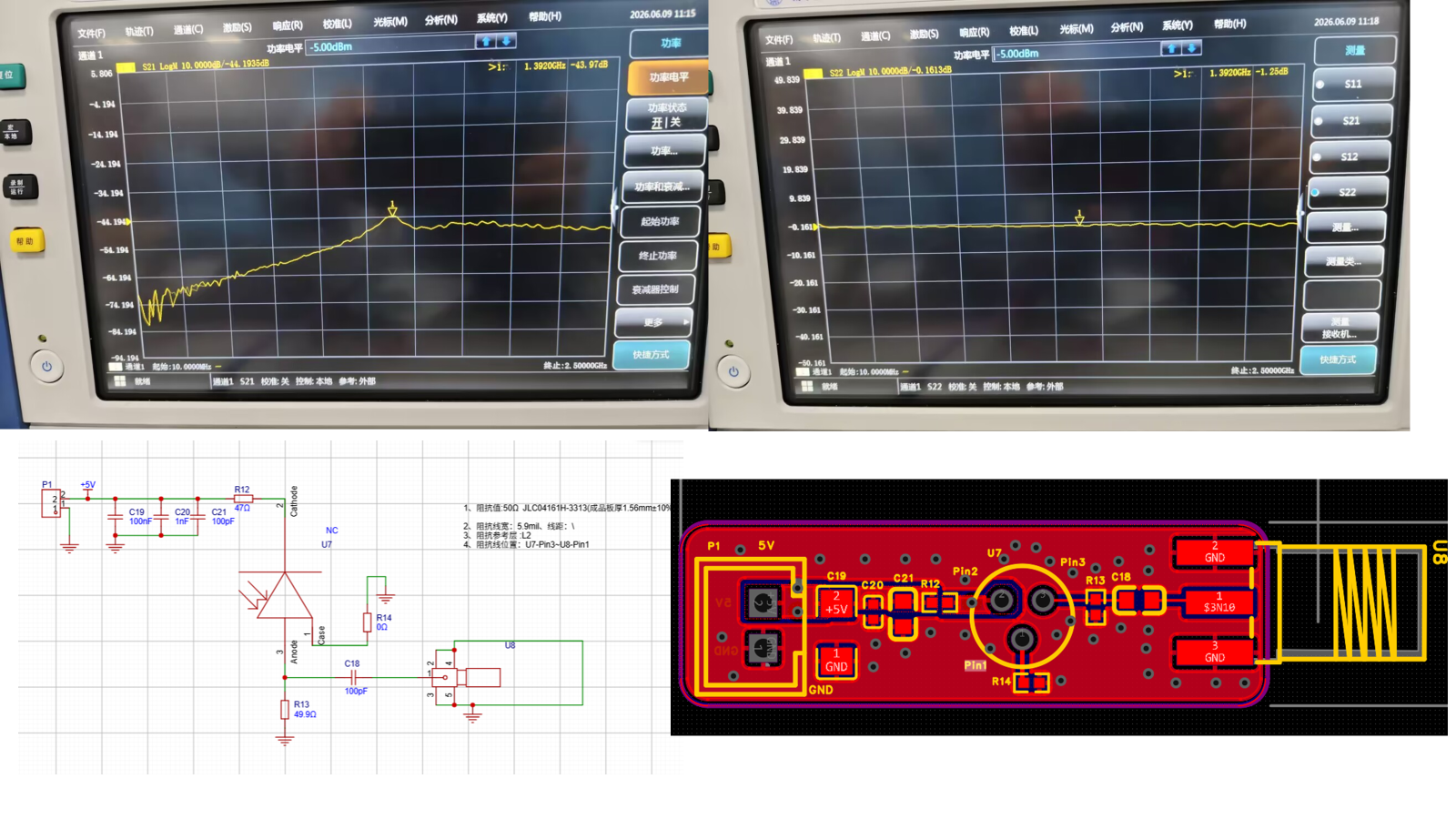

第一个版本原理图和PCB，测试情况。

study1 · 发表于 2026-6-26 09:03:24

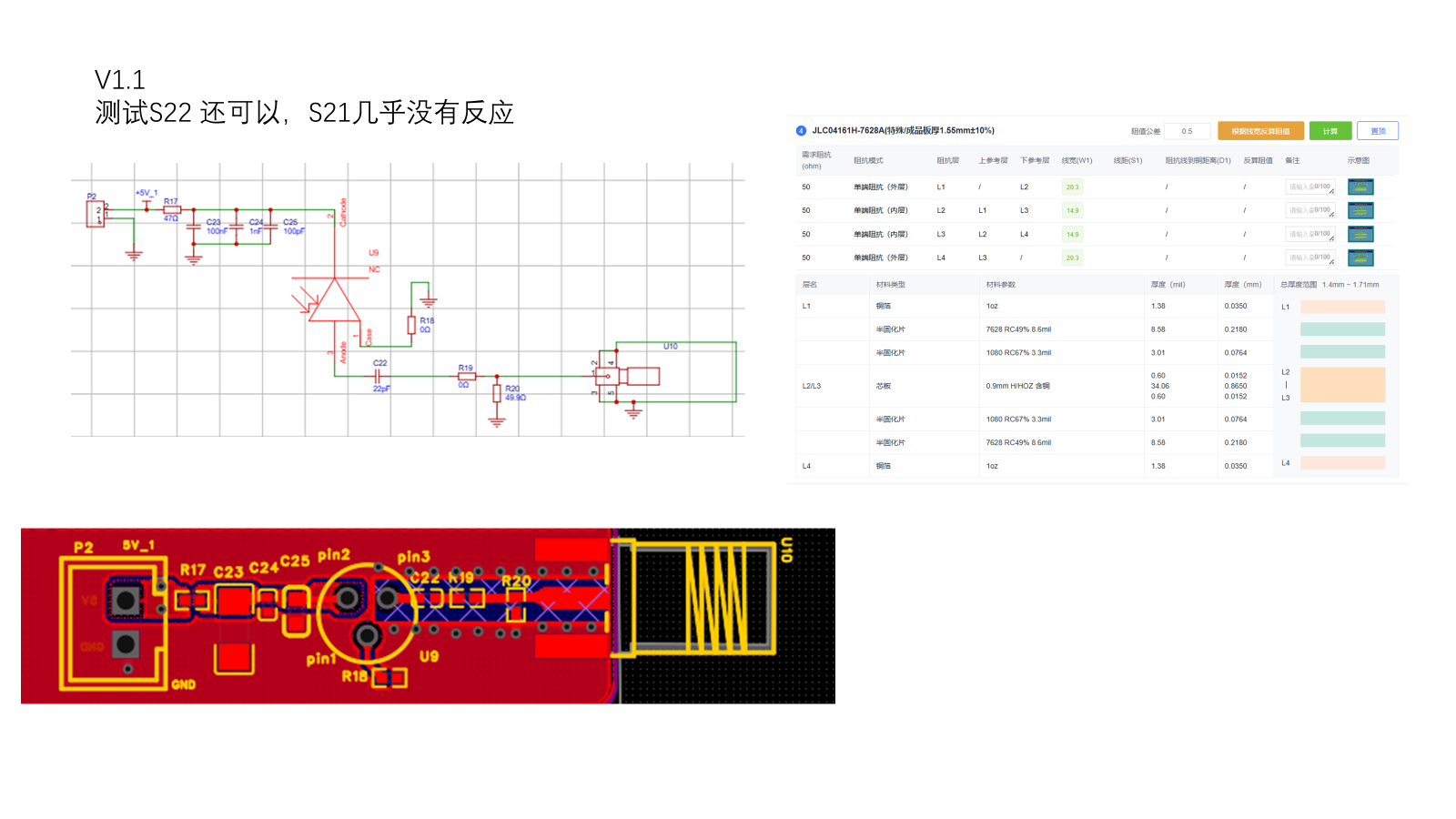

V1.1
测试S22 还可以，S21几乎没有反应

fxyc87 · 发表于 2026-6-26 09:47:39

这么高频率没玩过，只玩过38KHZ的，手工塔的电路。

study1 · 发表于 2026-6-26 10:37:46

fxyc87 发表于 2026-6-26 09:47
这么高频率没玩过，只玩过38KHZ的，手工塔的电路。

好的，谢谢
