H7-TOOL自制Flash读写保护算法系列，为兆易创新GD32C113制作使能和解除算法，支持在线烧录和脱机烧录使用（2026-04-02）

eric2013

说明：

很多IC厂家仅发布了内部Flash算法文件，并没有提供读写保护算法文件，也就是选项字节算法文件，需要我们制作。

实际上当前已经发布的TOOL版本，已经自制很多了，比如已经支持的兆易创新大部分型号，灵动微MM32的大部分型号，新唐的大部分型号等。但是依然有些厂家还没自制，所以陆续开始为这些厂家提供读写保护支持。

近期已经自制了STM32H7全系列，STM32U5全系列，国民技术N32G003，N32G031,  N32G43x，N32G030，N32G033，N32G401，复旦微FM33LE，FM33LG，FM33LC,  FM33FR系列，华大电子的CIU32F003，CIU32D655系列，凌欧的LKS32MC03X，LKS32MC45x，LKS32MC05x，LKS32MC08x，武汉芯源CW32L010，CW32L011, CW32L012，领芯微LCM32F067,  灵动微MM32G0005提供Flash保护支持

这次为兆易创新GD32C113添加支持

实现效果:

从2.32版本开始将正式带此支持，支持解除和使能。



实现代码和原理

通过H7-TOOL的LUA小程序就可以方便的实现保护解除和使能，不需要自制算法文件。

对应的代码如下，这个不需要用户去管，已经封装到TOOL里面了，这里给大家分享是方便大家了解：

[Lua] 纯文本查看 复制代码

-------------------------------------------------------
-- 文件名 : GD32C11x_128K.lua
-- 版  本 : V1.0  2023-07-25
-- 说  明 :
-------------------------------------------------------

print("load \"GD32C11x_128K.lua\" ok")

IncludeList = {
        "0:/H7-TOOL/Programmer/Device/GigaDevice/Lib/GD32C11x_Lib_M4.lua"
}

function config_cpu(void)
        CHIP_TYPE = "SWD"                --指定器件接口类型: "SWD", "SWIM", "SPI", "I2C", "UART"

        AlgoFile_FLASH = "0:/H7-TOOL/Programmer/Device/GigaDevice/FLM/GD32C11x.FLM"
        AlgoFile_OTP   = ""
        AlgoFile_OPT   = ""
        AlgoFile_QSPI  = ""

        FLASH_ADDRESS = 0x08000000                --CPU内部FLASH起始地址
        FLASH_SIZE = 128 * 1024

        RAM_ADDRESS = 0x20000000                --CPU内部RAM起始地址

        --Flash算法文件加载内存地址和大小
        AlgoRamAddr = RAM_ADDRESS
        AlgoRamSize = 32 * 1024

        MCU_ID = 0x2BA01477

        UID_ADDR = 0x1FFFF7E8                   --UID地址，不同的CPU不同
        UID_BYTES = 12

        --缺省校验模式
        VERIFY_MODE = 3                                --校验模式: 0:自动(FLM提供校验函数或读回) 1:读回  2:软件CRC32  3:STM32硬件CRC32

        --OB使用文件方式烧录(适合256字节以上)
        OB_FILE_USED        = 0                --1表示使用文件方式烧录，0表示用字符串方式烧录，-1表示不支持OB区烧录

        --地址组中的FFFFFFFF表示原始数据中插入一个取反的字节
        OB_ADDRESS     = "1FFFF800 FFFFFFFF 1FFFF802 FFFFFFFF 1FFFF804 FFFFFFFF 1FFFF806 FFFFFFFF 1FFFF808 FFFFFFFF 1FFFF80A FFFFFFFF 1FFFF80C FFFFFFFF 1FFFF80E FFFFFFFF"

        OB_SECURE_OFF  = "A5 FF FF FF FF FF FF FF"        --SECURE_ENABLE = 0时，编程完毕后写入该值(解除加密)
        OB_SECURE_ON   = "00 FF FF FF FF FF FF FF"        --SECURE_ENABLE = 1时，编程完毕后写入该值(芯片加密)

        --判断读保护和写保护的条件(WRP = Write protection)
        OB_WRP_ADDRESS   = {0x1FFFF800, 0x1FFFF808, 0x1FFFF80A, 0x1FFFF80C, 0x1FFFF80E}         --内存地址
        OB_WRP_MASK           = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF}                --读出数据与此数相与
        OB_WRP_VALUE          = {0xA5, 0xFF, 0xFF, 0xFF, 0xFF}                --相与后与此数比较，相等表示没有保护

        --额外的控制指令
        FLM_INIT_BEFOR_PROG = 1                --编程前需要重新执行一下Init
        FLM_INIT_BEFOR_VERIFY = 1        --FlM Verify前需要重新执行一下Init
end

--用于PC软件, 设置缺省配置参数
function pc_default(void)
        TVCC_VOLT = 3.3                        --定义CPU供电电压TVCC

        VERIFY_MODE = 0                        --校验模式: 0:自动(FLM提供校验函数或读回) 1:读回  2:软件CRC32  3:STM32硬件CRC32

        REMOVE_RDP_POWEROFF = 1 --写完OB后需要断电
        POWEROFF_TIME1 = 0           --写完OB延迟时间ms
        POWEROFF_TIME2 = 100           --断电时间ms
        POWEROFF_TIME3 = 20           --上电后等待时间ms

        SWD_CLOCK_DELAY_0 = 0         --单路烧录时的时钟延迟
        SWD_CLOCK_DELAY_1 = 0         --多路烧录时的时钟延迟

        AUTO_REMOVE_PROTECT = 1 --自动解除读保护

        NOTE_PC = ""

        --供PC软件选择算法的列表
        AlgoFile_List = {
                "AlgoFile_FLASH", FLASH_ADDRESS, FLASH_SIZE,
        }
end

---------------------------结束-----------------------------------

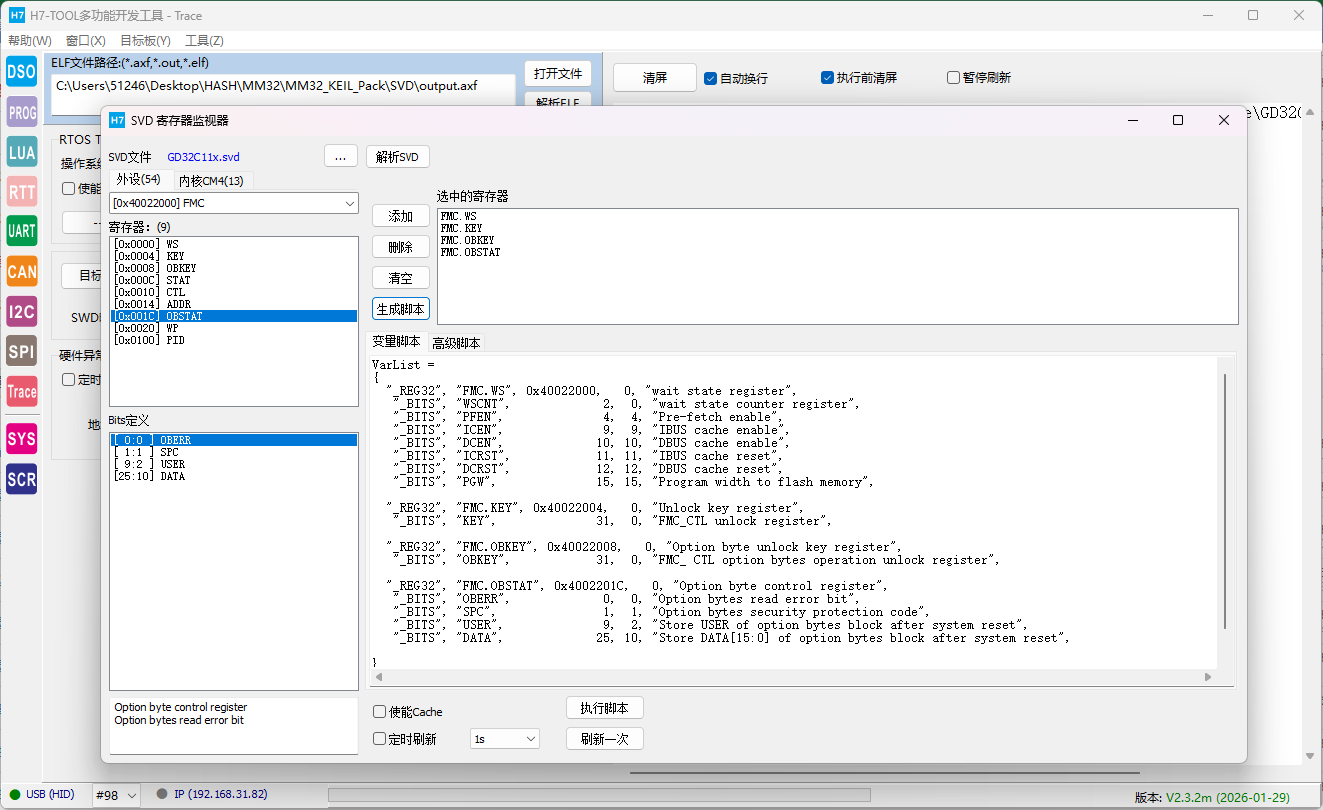

通过TOOL的寄存器检测功能可以了解各种寄存器地址和状态信息，大大方便算法文件自制：

flair0626

上位机 新版本什么时候发布？

eric2013

flair0626 发表于 2026-4-2 09:33
上位机 新版本什么时候发布？

需要新版的话，加我QQ512464265，发当前最新临时版，正式版还得等等。
