FLM算法文件实现QSPI擦除编程外挂flash出现PC地址错误

lindahnu

FLM工程实现方法都是一样的，只是实现那几个擦除编程的接口函数不一样。遇到奇怪的问题是：就只把一个全局变量rx_buffer[256]增加到rx_buffer[2048]，其他什么都不动，出现PC错误。
芯片RAM的大小有128K，不会有溢出的情况。有人遇到过吗？FLM有什么特别注意的点吗？实在无法理解。

eric2013

不要用JFLASH测试，要用MDK测试，JFLASH不完全兼容FLM文件，你要用SEGGER自家的flashloader设计才完全兼容。

lindahnu

eric2013 发表于 2026-3-21 09:38
不要用JFLASH测试，要用MDK测试，JFLASH不完全兼容FLM文件，你要用SEGGER自家的flashloader设计才完全兼容 ...

用MDK一样的错误，只是PC地址变成0xD3000040

lindahnu

eric2013 发表于 2026-3-21 09:38
不要用JFLASH测试，要用MDK测试，JFLASH不完全兼容FLM文件，你要用SEGGER自家的flashloader设计才完全兼容 ...

更奇怪的是jflash可以正常烧写，在MDK上使用出错。

lindahnu

eric2013 发表于 2026-3-21 09:38
不要用JFLASH测试，要用MDK测试，JFLASH不完全兼容FLM文件，你要用SEGGER自家的flashloader设计才完全兼容 ...

硬汉知道FLM工程是如何规定栈大小的吗？我发现keil提供的模板里有一个FlashStk.s文件，直接加到工程里并没有起作用。

eric2013

lindahnu 发表于 2026-3-27 15:07
硬汉知道FLM工程是如何规定栈大小的吗？我发现keil提供的模板里有一个FlashStk.s文件，直接加到工程里并 ...

FLM文件里面不能设置大小，是烧录加载FLM算法的时候，直接设置到RAM末尾即可，这样有足够的空间FLM使用。

lindahnu

eric2013 发表于 2026-3-27 17:10
FLM文件里面不能设置大小，是烧录加载FLM算法的时候，直接设置到RAM末尾即可，这样有足够的空间FLM使用。

看log文件发现，在MDK端是会设置SP地址为RAM的末尾，在jflash端是RAM基址+代码大小后偏移，JLINK_WriteMemEx(0x20000000, 0x000025CC Bytes, Flags = 0x00000000)，JLINK_WriteReg(R13 (SP), 0x200027D0)，理解是解析了代码最大栈空间多少来设置。

eric2013

lindahnu 发表于 2026-3-30 10:58
看log文件发现，在MDK端是会设置SP地址为RAM的末尾，在jflash端是RAM基址+代码大小后偏移，JLINK_WriteMe ...

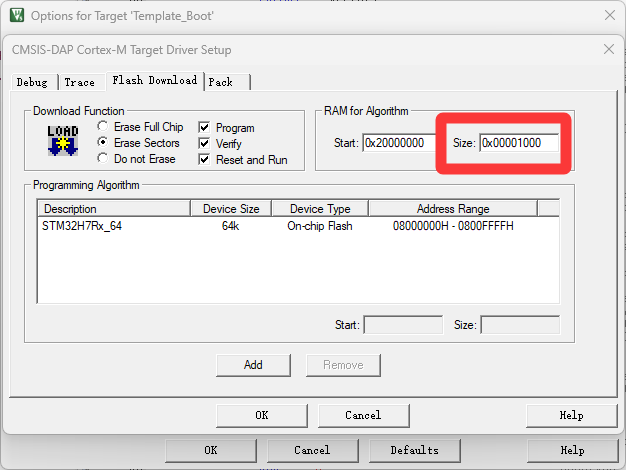

MDK是这里限制的

benny

eric2013 发表于 2026-3-30 14:29
MDK是这里限制的

这个Size的长度是.pdsc里设置的,觉得不够大的话可以手动修改,也可以直接改pack包里的.pdsc文件,改完后自己重新打包安装,前两天我刚整完一个QSPI存代码的.flm(keil)和.out(iar)

eric2013

benny 发表于 2026-3-31 09:41
这个Size的长度是.pdsc里设置的,觉得不够大的话可以手动修改,也可以直接改pack包里的.pdsc文件,改完后自 ...

.pdsc的Size只是个默认填充。

lindahnu

当返回PC地址出错时，在此之前log里提示“T-bit of XPSR is 0 but should be 1. Changed to 1”。
