将STM32H7的SPI MISO和MOSI短接回环测试配置问题也是非常方便的

eric2013

这里以我们H7-TOOL的SPI控制器LUA小程序来配置，主要是方便测试

1、测试TTL串口，RS232问题，一般会将TX和RX短接，然后上位机回环测试来确定是上位机问题还是串口线问题。或者排查目标板问题，都是非常方便的。
2、这里实测下了SPI的MISO和MOSI回环测试，也是没问题的，用来锁定问题也非常方便。

下面是12.5M速度下测试，测试LUA程序如下：

短接这两个引脚：
D2 : SDO MOSI
D3 : SDI MISO

[Lua] 纯文本查看 复制代码

spi_bus("init", 5, 0, 0, 8)
rd = spi_bus("sendrecive", "\x11\x22\x33\x44", 4)
print_hex(rd)

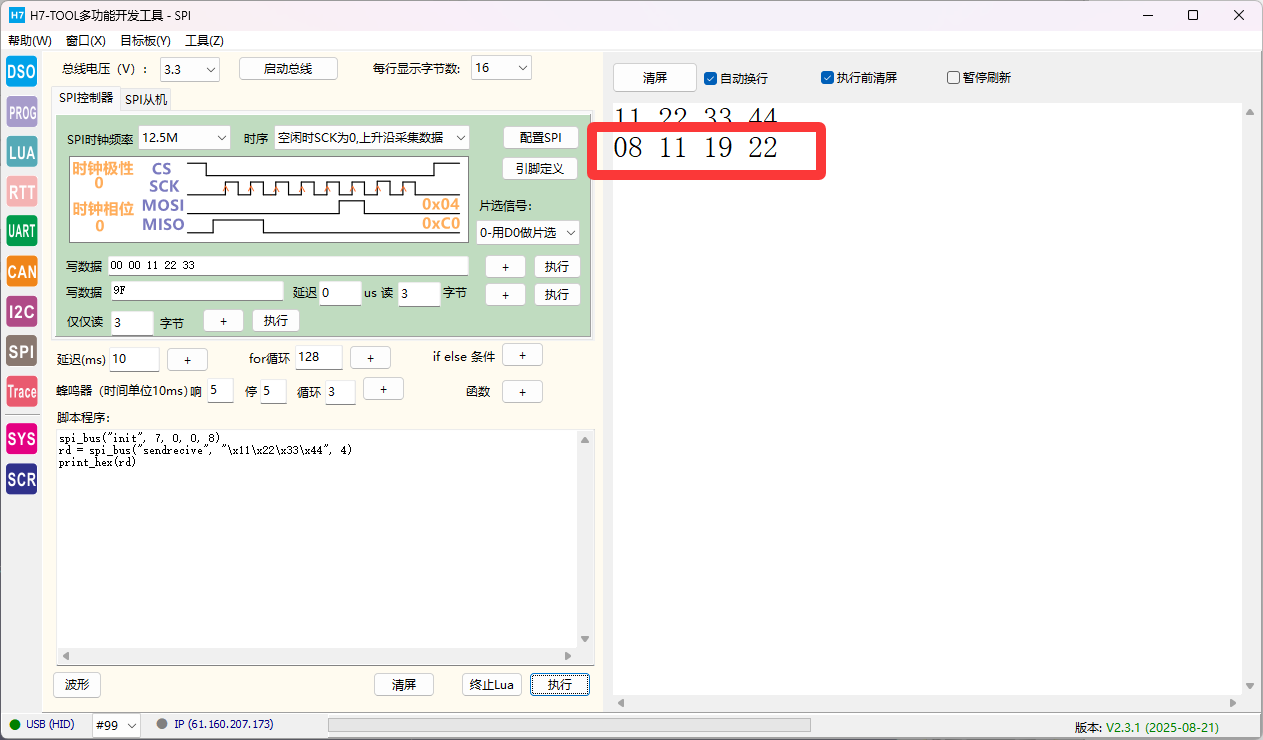

示波器效果：



下面是25M速度下测试，也没问题：

[Lua] 纯文本查看 复制代码

spi_bus("init", 6, 0, 0, 8)
rd = spi_bus("sendrecive", "\x11\x22\x33\x44", 4)
print_hex(rd)

示波器效果：




50MHz下不行，50MHz下数据开始出错：
