关于PCB导出制板文件的一些疑问

WALL_E

1. 很多视频教程都是在PCB绘制界面通过添加PAD的方式添加mark点，这种方式在导出坐标文件时会丢失mark点的坐标，难道SMT板厂会帮着重新定位一下吗？标准方式，是不是在原理图中绘制mark点元件，然后关联到PCB中？

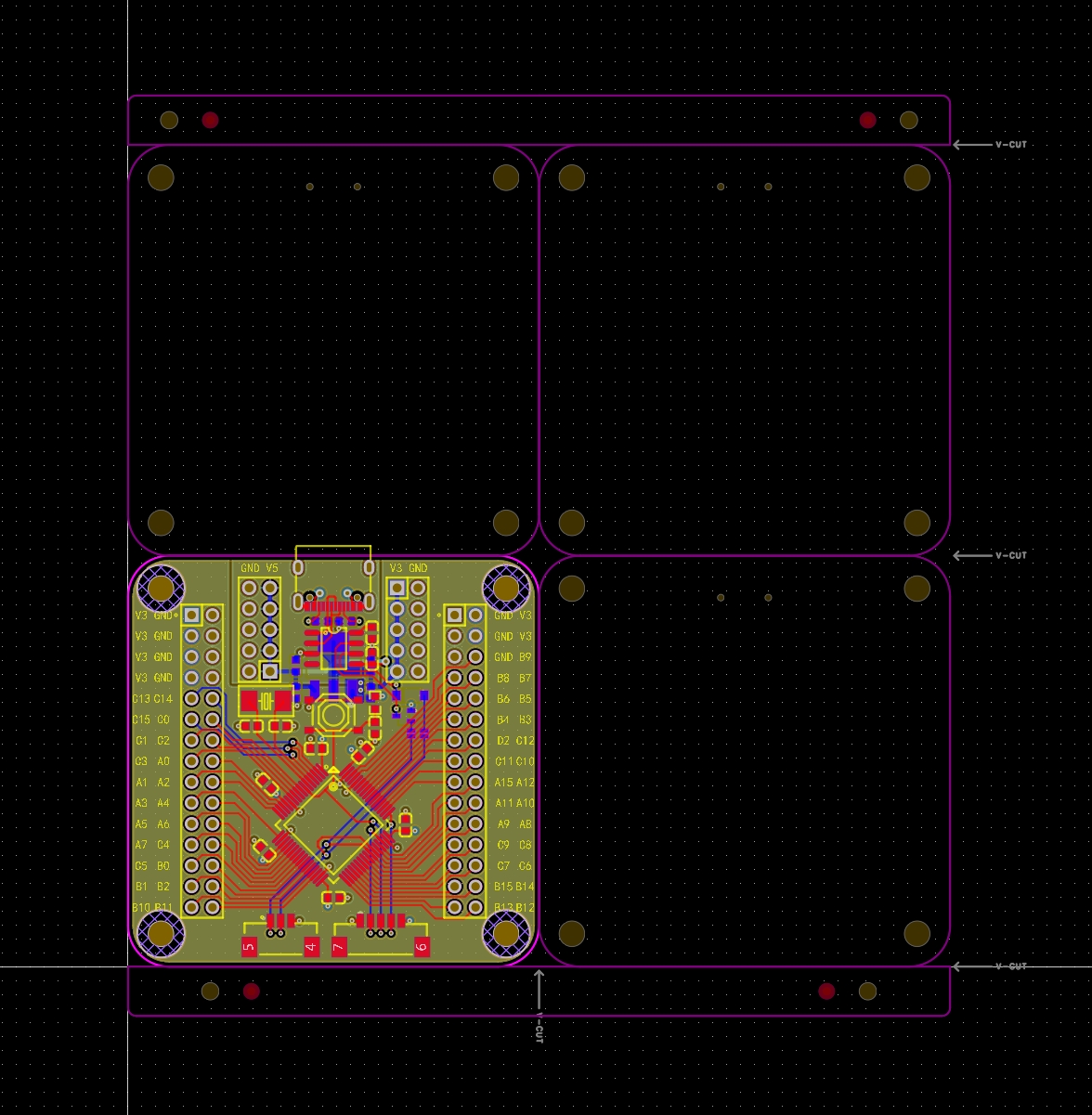

2. 拼版文件在选择只拼板框时，导出的gerber后，板厂会帮着把板子复制到相应位置？
3. 拼版文件在导出坐标文件时，是选择单板坐标还是选择拼版坐标？对SMT来说，哪种比较正规或者方便？

cctv180

1 mark点也算元器件，即要做原理图库和PCB库，如果只做PCB库，如果重新在原理图导向PCB就会删除手工放置的PCB封装。 2板厂不会改你文件，他们只会补偿孔和线之类

滴滴滴

mark也可不需要坐标文件，一般是对角放置，mark点是留给SMT贴片机器定位用的，一般会由SMT程序编程人员手动编程，一般是定义板子零点位置，然后找mark点来二次确认PCB的坐标位置准确与否，不要纠结

WALL_E

cctv180 发表于 2025-11-25 17:32
1 mark点也算元器件，即要做原理图库和PCB库，如果只做PCB库，如果重新在原理图导向PCB就会删除手工放置的P ...

是的，板厂一般只会检查一下可制造性、设置钻孔路径、削pad等。类似嘉立创拼板工具，如果选择只拼板框，导出gerber也是其他位置只有板框。难道嘉立创会帮助复制填充一下？

WALL_E

滴滴滴 发表于 2025-11-25 18:00
mark也可不需要坐标文件，一般是对角放置，mark点是留给SMT贴片机器定位用的，一般会由SMT程序编程人员手动 ...

感谢回复。意思是SMT工作人员会把某一个mark点作为坐标0点，然后元器件的坐标都是相对于这个零点来定位的吗？

滴滴滴

WALL_E 发表于 2025-11-25 21:12
感谢回复。意思是SMT工作人员会把某一个mark点作为坐标0点，然后元器件的坐标都是相对于这个零点来定位的 ...

对的，其实焊盘也可以做零点，但是缺点是如果这个焊盘使用了，如果上锡膏贴上器件了，会影响机器识别的效果，MARK的要求是区分度要高，不能和周边器件具有相同特征，要不然会降低机器识别成功率，正常SMT焊接速度很快的，几千PIN的板子好多贴片机不到一分钟就贴好了，如果你的MARK点老是识别错误，会影响贴片效率，所以对MARK点提出了特定的要求来满足机器视觉的要求
