H7-TOOL的SWD接口隔离器推出，5KV隔离，7.5M速度，也可用于其它LINK，25元一个

eric2013

购买地址：https://item.taobao.com/item.htm?id=995178613487

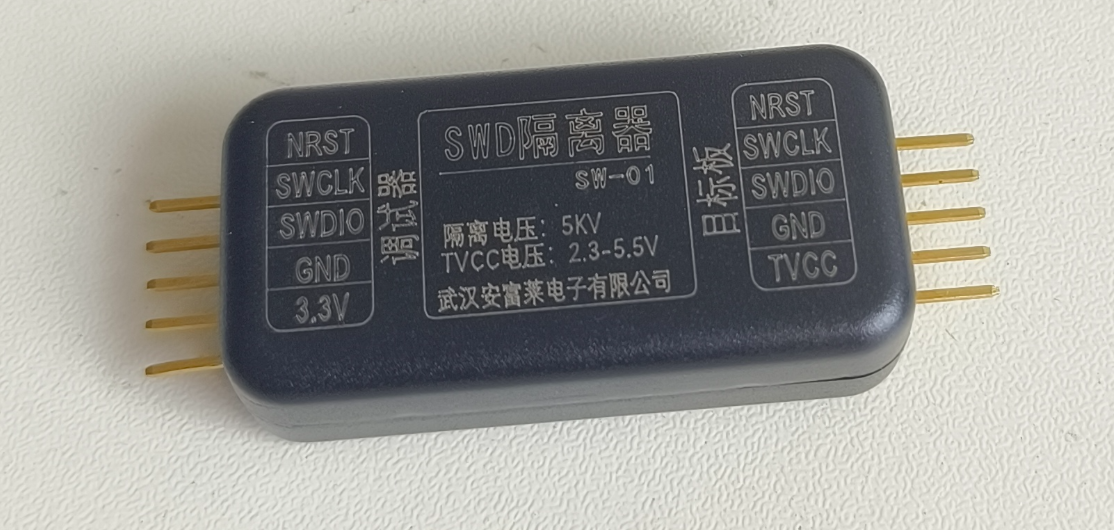

规格：
1、隔离电压： 5KV
2、TVCC电压：这个需要目标板提供2.3-5V电压，自适应电压，而且必须提供
3、SWD速度： 7.5Mbps
4、配送5P硅胶杜邦线，用户可以根据自己的线序调整

其它LINK使用
- 注意要输出3.3V电平给隔离器输入端

注意事项：
- H7-TOOL脱机烧录时。SWD延迟实战参数需要大于等于1
- TOOL的TVCC输出要设置为3.3V，用于给隔离器输入端提供3.3V

效果：
SWD通信隔离的两端电压分别由对应方提供电平，输入端提供3.3V，而输出端由目标板提供，电平范围2.3-5V均可，且必须提供。

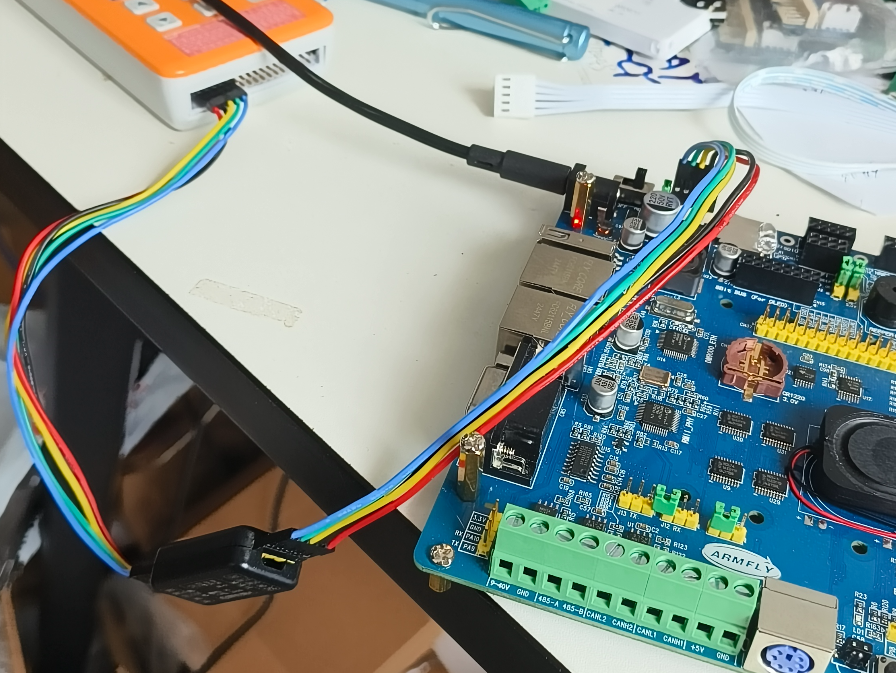

TOOL接隔离器再接目标板实际效果：

fang316

下架了

eric2013

fang316 发表于 2025-11-17 21:26
下架了

重新上架了

zhongdinggen

可惜只到2.3V，要是能到1.8V就买了。

Vxworks

支持，拍了两个

xuqumian

这个里面没有带隔离电源的吗，需要在目标板取电吗

amfy

这个东西我自己做过, 好像很难做到满速12M, 即使用了速度很快的隔离芯片也不行, 感觉是时序延迟的问题.

eric2013

xuqumian 发表于 2025-12-14 17:05
这个里面没有带隔离电源的吗，需要在目标板取电吗

对，这个不带电源隔离，所以是目标提供电。

eric2013

amfy 发表于 2025-12-14 21:08
这个东西我自己做过, 好像很难做到满速12M, 即使用了速度很快的隔离芯片也不行, 感觉是时序延迟的问题.

是的，单向隔离速度可以上百M，双向不行。
