H7-TOOL的250M示波器模组正式上架开卖，200K存储深度，mV级噪声，含有系统测试视频(2025-08-28)

eric2013

单独模组定价158元

H7-TOOL+ 模组：https://item.taobao.com/item.htm?id=602704490583
单独购买模组，旧版TOOL，BASE版和PLUS版都支持：https://item.taobao.com/item.htm?id=964656482782

这段时间整理上位机的UTF-8编码耽误了很多时间，当前已经整理完毕，这两天已经开始2.30版发布前的收尾整合。

【使用说明，注意事项必看】

H7-TOOL的250M示波器模组操作说明，注意事项，改进交流，持续更新（2025-08-18）
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=129443

【固件更新方法】

H7-TOOL的250M示波器模组固件更新方法，当前最新版V1.04
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=129561

【主要指标】
1、200K存储深度，mV级噪声
2、单通道250Msps，双通道125Msps，标准的1M欧数量阻抗，支持x1，x10，x100衰减探头
3、模拟带宽30M - 50M
4、程控AC/DC耦合切换
5、带波形校正微调电容
6、电压量程: ±40mV 到 ±40V
7、硬件触发 CH1或CH2触发源
8、模组仅需5V供电，内置负压电源电路，支持双极性信号输入。
9、支持和RTT助手，CAN助手，串口助手，DAPLINK仿真，信号发生器等一起使用。
10、示波器功能支持USB，WiFi和以太网通信方式，推荐USB或者USB方式，WiFi速度慢。
11、示波器模组主控采用RP2040 + ADC + 模拟前端，利用RP2040的可编程PIO，完全可以替代传统的MCU+FPGA方案，绝对是250MHz级别可编程逻辑的小钢炮

【软件使用】
真正意义的多功能开发工具，使用250M示波器模组时，完全不影响串口助手，RTT Viewer，CANFD助手，DAPLINK调试，脱机烧录等功能同时使用。可以同时使用的意义非凡，比如我们CANFD通信的时候出错故障，可以方便的250MHz示波器采集波形，采集8Mbps完全无压力了。

而且还支持局域网和外网通信。

硬件效果






从如下几个方面进行了测试
测试1：250M采样1-40M方波效果
测试2：250M采样1-20M正弦波效果
测试3：125M双通道采样1-10M正弦波效果
测试4：采集0-10mV方波效果，mV级别噪声
测试5：捕获串口输出
测试6：捕获485差分输出
测试7：捕获I2C输出
测试8：捕获SPI输出
测试9：捕获CANFD，1M仲裁+8M数据通信
测试10：示波器，CANFD助手和串口助手同时使用
测试11：示波器和DAPLINK调试同时使用
测试12：局域网或者外网测试

系统测试视频：

https://www.bilibili.com/video/BV1KhbpzaEpx



截图效果

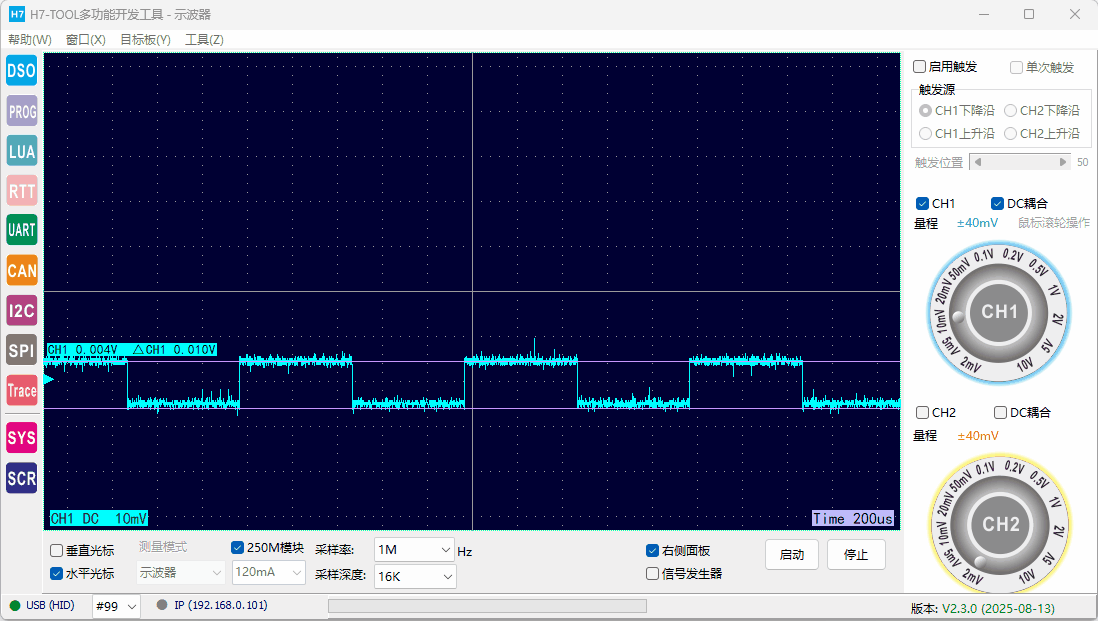

采集0-10mV方波效果，mV级别噪声


捕获CANFD，1M仲裁+8M数据通信

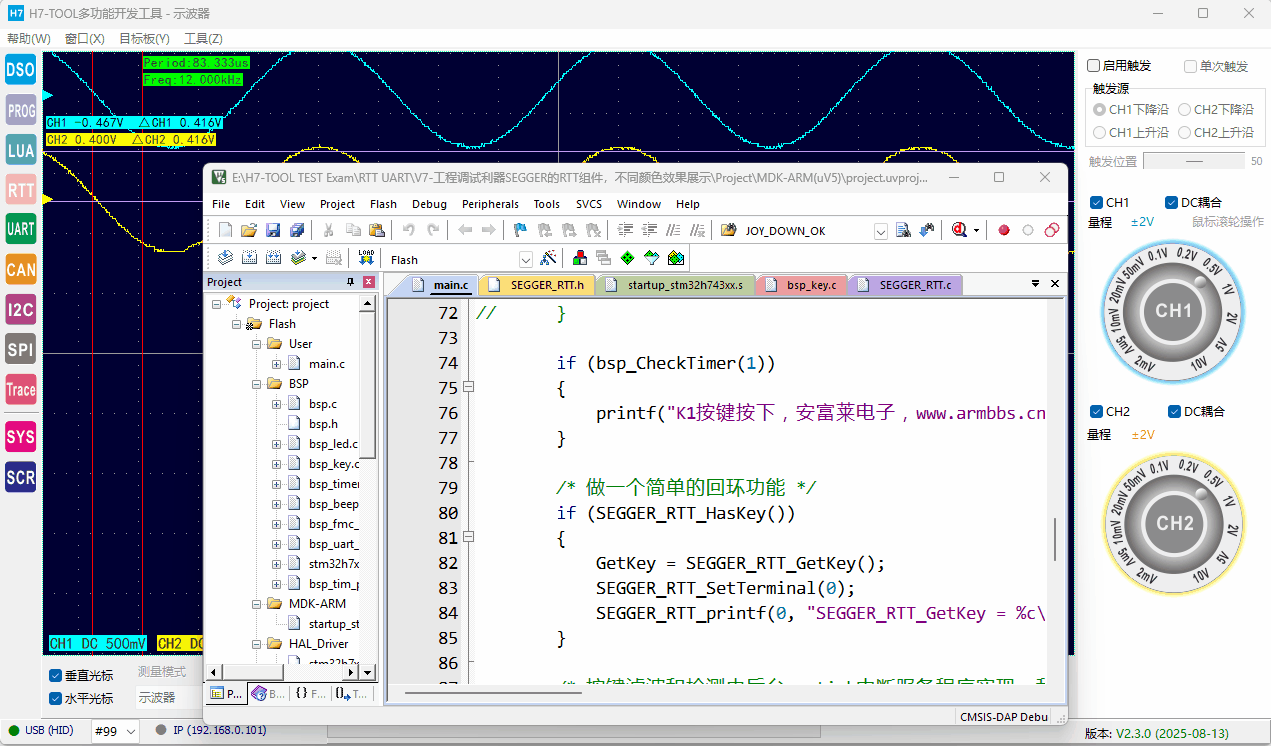

示波器和DAPLINK调试同时使用

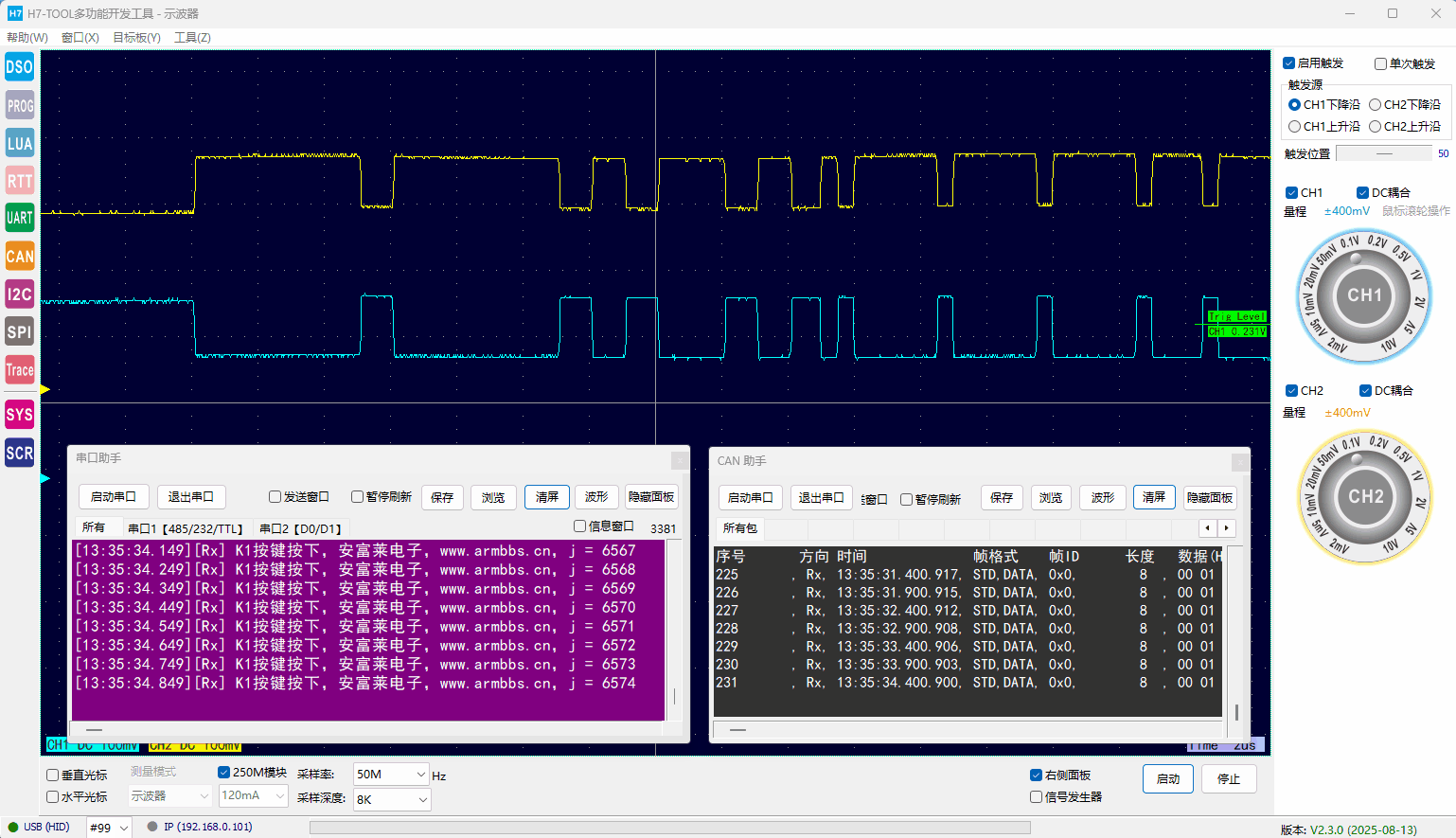

示波器，CANFD助手和串口助手同时使用
