STM32H750 ADC+TIM+DMA 采样交流电压的削波和毛刺问题

xudailu

xudailu

佬们，我在使用STM32H750的ADC差分模式进行采样交流电流时，会出现毛刺和电压偏大时出现削波的问题。请问该如何解决/(ㄒoㄒ)/~~

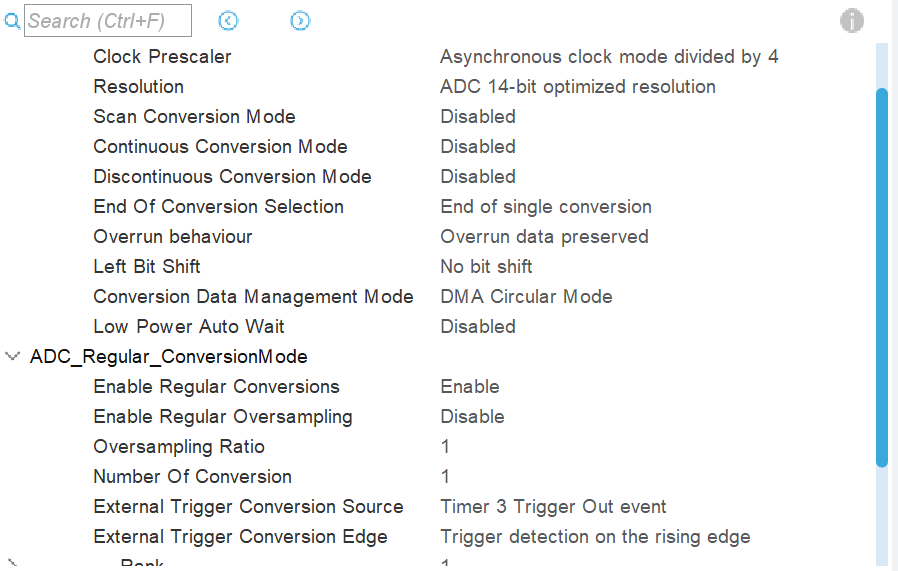

大体配置如下：

代码部分：

HAL_ADCEx_Calibration_Start(&hadc1, ADC_CALIB_OFFSET, ADC_DIFFERENTIAL_ENDED);
HAL_Delay(10);
HAL_TIM_Base_Start_IT(&htim3);
HAL_ADC_Start_DMA(&hadc1, (uint32_t *) ADC_BUF, MAX_SAMPLES);//200点，100us/次
然后便是在中断中计算电压值。

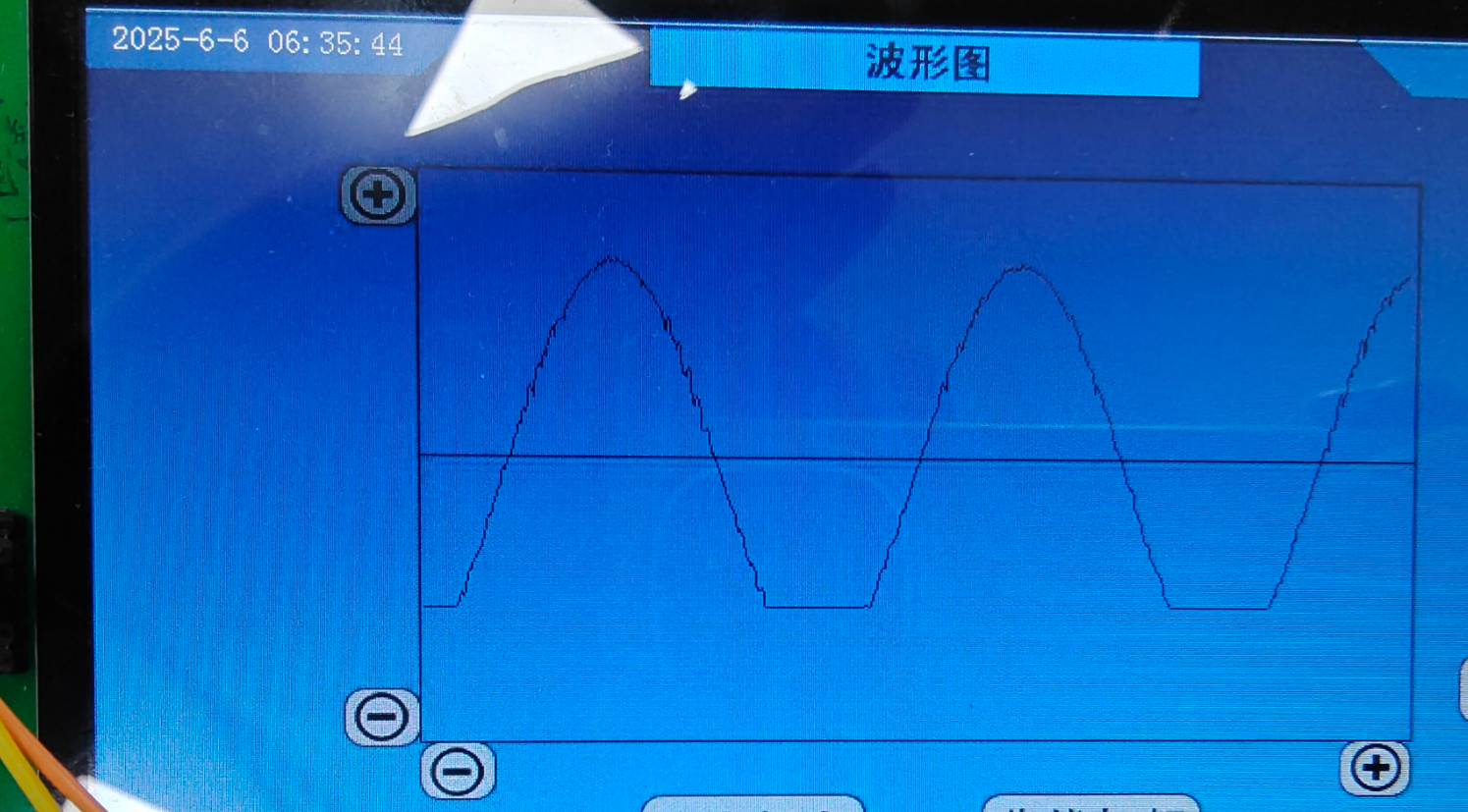

调试的时候：外接函数信号发生器和小电阻，VPP 6V，发现ADC数组变化一半是正常的，+2.7，+2.8，+2.9，+3.0，+2.9，+2.8，但是另外一半周期就是-2.6，-2.7，-2.7，-2.7，-2.7，-2.7

外围电路如下：
220V~------100k电阻---ADC_INP---1.2K电阻---VSSA---1.2k电阻---ADC_INN---100k电阻------~220V

然后电路板上的STM32的VSSA和VSS是直接连到一起了的，没有0R电阻隔离。

红烧鱼头

原理图放一个吧

eric2013

xudailu 发表于 2025-6-24 16:58
佬们，我在使用STM32H750的ADC差分模式进行采样交流电流时，会出现毛刺和电压偏大时出现削波的问题。请问该 ...

从效果来看，你的信号发生器是不是输出负压了，H7的ADC不能采集负压

xudailu

红烧鱼头 发表于 2025-6-25 08:50
原理图放一个吧

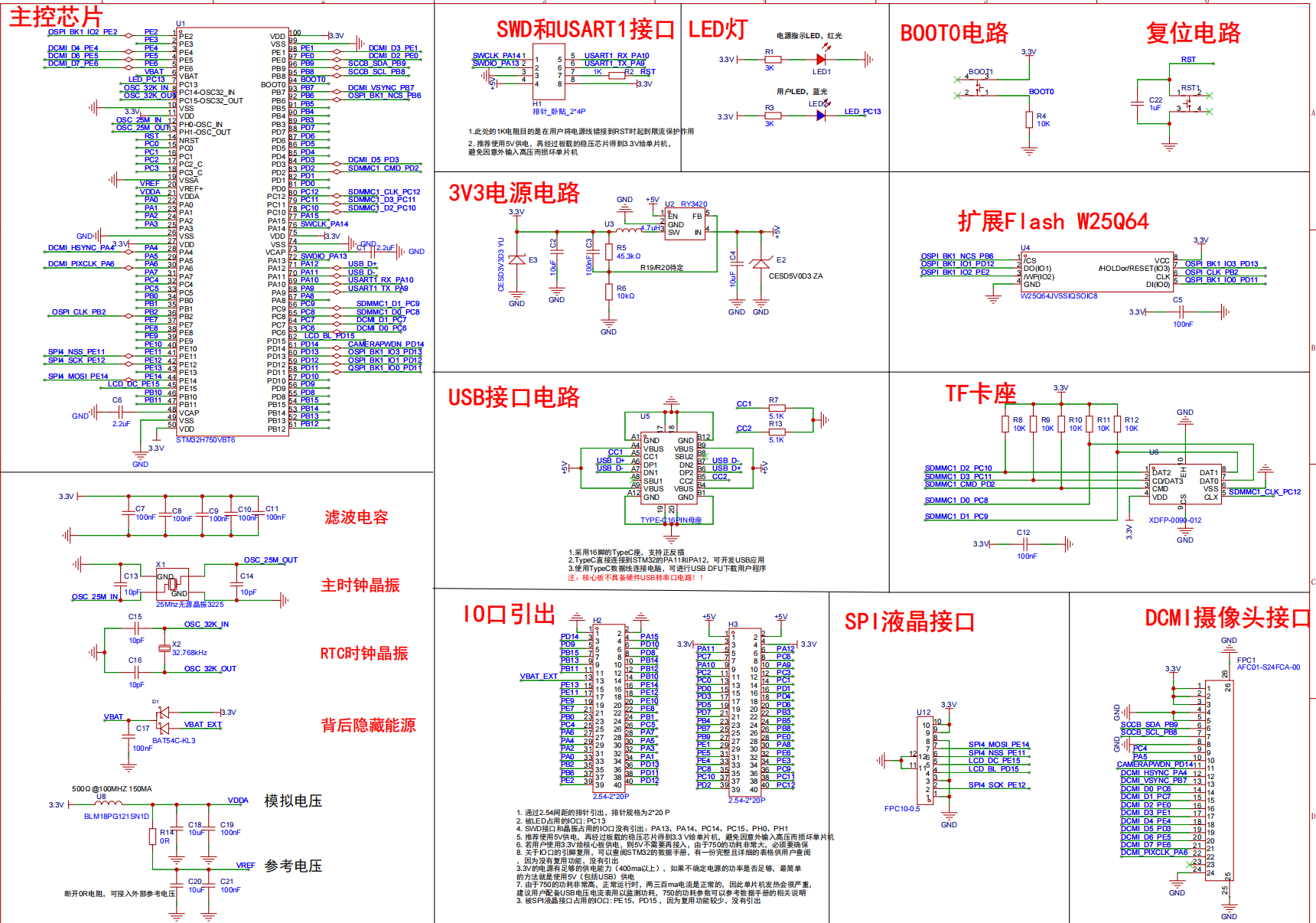

这个是开发板的原理图

xudailu

eric2013 发表于 2025-6-25 09:37
从效果来看，你的信号发生器是不是输出负压了，H7的ADC不能采集负压

信号发生器输出50HZ正弦波，正负电压各占一半，H7这边小一点的负电压是能正常采集而且没有削底的，但是稍微大一点，幅值大于1.5v就开始有了。接220V交流电的时候也是，几乎只有半波了。这种有什么解决方案么

Penguins

xudailu 发表于 2025-6-25 10:01
信号发生器输出50HZ正弦波，正负电压各占一半，H7这边小一点的负电压是能正常采集而且没有削底的，但是稍 ...

所以你确实用片上 ADC 采了负电压？这是不安全的，调理到 0 ~ VREF 是更好的，同时建议互感器隔离，分离强弱电。

而且，即使按照你的电阻分压，220 * 1.414 * 1.2 / 101.2 = 3.689 > 3.3，你的正半波为什么没有削顶失真？

xudailu

Penguins 发表于 2025-6-25 10:58
所以你确实用片上 ADC 采了负电压？这是不安全的，调理到 0 ~ VREF 是更好的，同时建议互感器隔离，分离 ...

好的，非常感谢

xudailu

Penguins 发表于 2025-6-25 10:58
所以你确实用片上 ADC 采了负电压？这是不安全的，调理到 0 ~ VREF 是更好的，同时建议互感器隔离，分离 ...

抱歉，后面改成120K的电阻了

eric2013

xudailu 发表于 2025-6-25 10:01
信号发生器输出50HZ正弦波，正负电压各占一半，H7这边小一点的负电压是能正常采集而且没有削底的，但是稍 ...

H7芯片的ADC虽然支持差分，但这个是伪差分，不支持负压采集
