请教下，h7 的 spi 接口，使用 fpc 排线引出延长貌似会影响到spi的读写性能 ？

hpdell

请教下，h7 的 spi 接口，使用 fpc 排线引出延长貌似会影响到spi的读写性能 ？


其他的 如 camera, sai 使用 fpc 排线引出延长则不会，这个 spi 接口对延长的要求那么高啊，这次悲催了

大家伙有没有什么办法补救啊 （在不改版的情况下）？？

eric2013

之前测试过20cm杜邦线。

H7-TOOL的SPI控制器主从机操作说明，20cm杜邦线接线方式，SPI全双工25MHz通信速度（2022-04-10）
https://forum.anfulai.cn/forum.p ... 1864&fromuid=58
(出处: 硬汉嵌入式论坛)

DX3906

你排线多长呢？我之前用10cm杜邦线跑37.5M没问题，不过IO的驱动能力要调到最大

sofia

会的 我测过 有时数据会有莫名其妙的干扰  我打样了好几块板子才发现是这个问题
后面我们把spi芯片跟cpu画在同一块板子上  线尽量短  数据很完美

sofia

有的  我们就是因为这个问题有时数据突变导致项目一直卡在那  以为是程序或是硬件电路干扰问题
我们打了好几块板子  最后才发现是这个问题  把spi芯片跟cpu画在同一块板子  线尽量短  就再也没那种数据异常问题原因

yunqi

只能降速或者升压。

hpdell

eric2013 发表于 2025-3-12 11:07
之前测试过20cm杜邦线。

H7-TOOL的SPI控制器主从机操作说明，20cm杜邦线接线方式，SPI全双工25MHz通信速 ...

我的 fpc 软排线长度 10cm , 间距 1.00mm  , 俺道理来说这个 fpc 长度应该不会引起这么大的 反应才对呀，

我目前设置的 spi 速度是 60MHz


我外部没有增加 spi 的上啦电阻，只使用了单片机内部的 io口上啦电阻

hpdell

DX3906 发表于 2025-3-12 11:31
你排线多长呢？我之前用10cm杜邦线跑37.5M没问题，不过IO的驱动能力要调到最大

我的 fpc 软排线长度 10cm , 间距 1.00mm  , 俺道理来说这个 fpc 长度应该不会引起这么大的 反应才对呀，

我目前设置的 spi 速度是 60MHz

hpdell

yunqi 发表于 2025-3-12 13:36
只能降速或者升压。

我先降速试试看

hpdell

eric2013 发表于 2025-3-12 11:07
之前测试过20cm杜邦线。

H7-TOOL的SPI控制器主从机操作说明，20cm杜邦线接线方式，SPI全双工25MHz通信速 ...

我貌似降速了也不行 啊

hpdell

yunqi 发表于 2025-3-12 13:36
只能降速或者升压。

我貌似降速了也不行 啊

dukelec

hpdell 发表于 2025-3-12 16:31
我貌似降速了也不行 啊

降到多少速度？

spi 距离远了数据传输的延迟会增加，导致 clk 不同步的问题，具体原因可以见这个文章分析：
https://blog.d-l.io/spi-delay-compensation-cn

还有是 io 驱动强度有设置最大吗？（要设置适中）

hpdell

dukelec 发表于 2025-3-12 22:39
降到多少速度？

spi 距离远了数据传输的延迟会增加，导致 clk 不同步的问题，具体原因可以见这个文章 ...

貌似还是不行， 貌似是跟链接 的 软排线 fpc 有关， 我吧 fpc 链接的 20pin 软排线把其中靠边的 3跟 spi 减掉就可以了， 目前也没有找到比较好点的 fpc 软排线， 大佬有没有这方面的厂家介绍一下啊

对板链接的那边目前 spi 还没有驱动任何器件，所以可以排除是对板 spi 器件干扰引起的

在 淘宝上找 1.0mm 间距 的 铜 fpc 链接线貌似也没有找到

hpdell

不知道是什么原因现在又莫名其妙的就好了， 有些搞不懂了

sanit

hpdell 发表于 2025-3-15 15:35
不知道是什么原因现在又莫名其妙的就好了， 有些搞不懂了

大概率是软件问题

hpdell

sanit 发表于 2025-3-15 17:31
大概率是软件问题

先这样用着先吧，希望后续不要出现 脑洞的 问题就好啊

dukelec

你 h7 是 spi 主机还是从机？ 对端是什么芯片？

我最近也遇到，对端是 fpga，查出来是 fpga 内部跨时钟同步有 bug 导致通讯不稳定

spi sck 信号最好包地，防止被隔壁信号干扰，sck 源头串电阻降低反射

hpdell

dukelec 发表于 2025-5-22 16:10
你 h7 是 spi 主机还是从机？ 对端是什么芯片？

我最近也遇到，对端是 fpga，查出来是 fpga 内部跨时钟 ...

你好，
我目前 h7 spi 作为主机， 对端 目前还没有接任何器件，

只要把 spi 的 fpc 连接线接上后，spi 就会工作异常，时钟频率降低 12.5MHz, 6MHz 左右都测试过，偶尔能够正常工作，但大部分都是不能够正常工作， 只有吧 spi 的 fpc 连接线拔掉后 spi 才能够正常工作（拔掉fpc spi 的连接线后时钟频率 50MHz 工作也是完全没有任何问题）

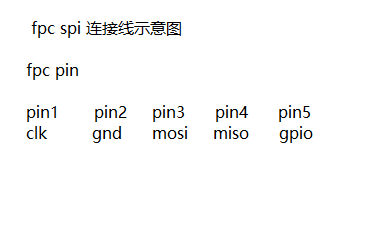

我的 fpc spi 连接线，

dukelec

hpdell 发表于 2025-5-29 17:03
你好，
我目前 h7 spi 作为主机， 对端 目前还没有接任何器件，

啥？没有接任何东西？那就不是信号问题了
spi 信号受影响的问题只会导致读写的数据出错，你都没接任何东西，也就不存在读写出错的问题了
所以你的问题是 spi 导致代码卡住？有判断 spi 读到的数据吗？spi 没接东西判断啥数据？

hpdell

dukelec 发表于 2025-5-30 09:09
啥？没有接任何东西？那就不是信号问题了
spi 信号受影响的问题只会导致读写的数据出错，你都没接任何东 ...

只要接上 fpc 连接线， 读写 spi flash 的 id 都会出错， 后面的也都会出错了

对板链接的 spi 信号我都仔细对过是没有错的， 信号链接也没有对地短路， 或 信号与信号之间短路的
