SDMMC1驱动eMMc，时钟大于5MHz，读写就会出错

quanshimutou

芯片是STM32H750ZBxx，SDMMC1外设3.3V驱动eMMc，8数据线。

使用cubemx生成代码，HAL库版本：1.11.2，没有使用MPU，内存使用的是AXI_RAM，阻塞式读写

eMMc是：16GB THGBMJG7C1LBAIL，8个数据线、时钟线STM32内部上拉，reset线初始化置高。


读写使用的是HAL的库函数，连续读1000次，每次1个块。问题是：
时钟大于5MHz的情况下，初始化可以成功，读CSD、CID、Ext_CSD成功，但是读写出错，应该是报超时错误。
时钟大于20MHz，初始化可以成功，读CSD失败。


MCU时钟200MHz

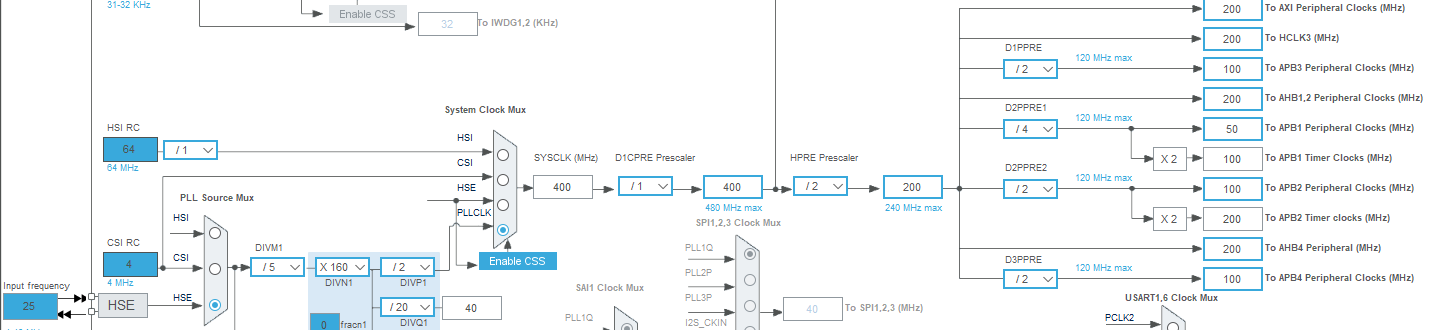

MCU时钟

SDMMC时钟

SDMMC时钟

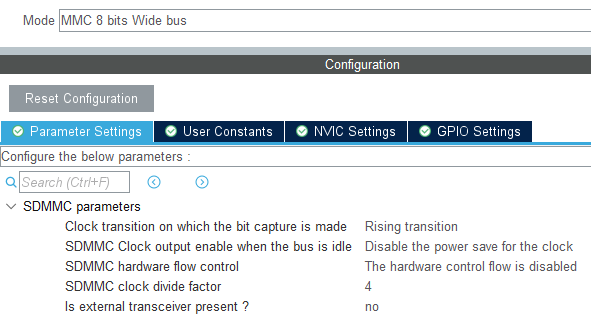

SDMMC设置

SDMMC设置

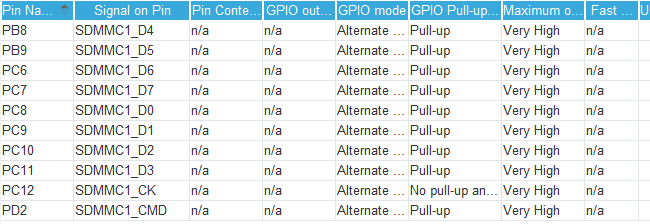

SDMMC的GPIO

SDMMC的GPIO

测试代码：

[C] 纯文本查看 复制代码

  HAL_MMC_CardInfoTypeDef CardInfo;
  HAL_MMC_CardCIDTypeDef CardCID;
  HAL_MMC_CardCSDTypeDef CardCSD;
  HAL_MMC_CardStateTypeDef CardState;
  HAL_MMC_StateTypeDef MMC_state;
  HAL_StatusTypeDef hal_state;
  uint8_t ExtCSD[512];

  CardState = HAL_MMC_GetCardState(&hmmc1);

  HAL_MMC_GetCardExtCSD(&hmmc1, (uint32_t *)ExtCSD, 100);
  printf("183:%x,185:%x\n",ExtCSD[183],ExtCSD[185]);

  hal_state = HAL_MMC_GetCardInfo(&hmmc1, &CardInfo);
  hal_state = HAL_MMC_GetCardCID(&hmmc1, &CardCID);
  hal_state = HAL_MMC_GetCardCSD(&hmmc1, &CardCSD);
  hal_state = HAL_MMC_GetCardExtCSD(&hmmc1, (uint32_t *)ExtCSD, 100);
  CardState = HAL_MMC_GetCardState(&hmmc1);
  MMC_state = HAL_MMC_GetState(&hmmc1);

  uint8_t mmc_data[512] = {0};
  uint8_t read_data[512] = {0};
  memset(mmc_data, 1, 100);

  hal_state = HAL_MMC_WriteBlocks_DMA(&hmmc1, mmc_data, 0, 1);
  hal_state = HAL_MMC_ReadBlocks_DMA(&hmmc1, read_data, 0, 1);

  uint16_t start_time = HAL_GetTick();
  for (uint32_t i = 0; i < 1000; i++)
  {
    hal_state = HAL_MMC_WriteBlocks(&hmmc1, mmc_data, i, 1, 100);
    if(hal_state != HAL_OK){
		printf("i=%d error=%d\n",i,hal_state);
        CardState = HAL_MMC_GetCardState(&hmmc1);
    }
  }
  uint16_t end_time = HAL_GetTick();
  uint16_t time = end_time - start_time;
  printf("Write time = %d",time);

  start_time = HAL_GetTick();
  for (uint32_t i = 0; i < 1000; i++)
  {
    hal_state = HAL_MMC_ReadBlocks(&hmmc1, mmc_data, i, 1, 100);
    if(hal_state != HAL_OK){
      MMC_state = HAL_MMC_GetState(&hmmc1);
      CardState = HAL_MMC_GetCardState(&hmmc1);
	  printf("i=%d error=%d\n",i,hal_state);
    }
  }
  end_time = HAL_GetTick();
  time = end_time - start_time;
  printf("Read time = %d",time);

eric2013

配置为1线方式试试

quanshimutou

eric2013 发表于 2025-3-5 09:58
配置为1线方式试试

4线可以到10M，20M读写死循环，
卡在SDMMC_GetCmdResp1函数中的

[C] 纯文本查看 复制代码

while (((sta_reg & (SDMMC_FLAG_CCRCFAIL | SDMMC_FLAG_CMDREND | SDMMC_FLAG_CTIMEOUT |
SDMMC_FLAG_BUSYD0END)) == 0U) || ((sta_reg & SDMMC_FLAG_CMDACT) != 0U));

1线可以到50M，

eric2013

quanshimutou 发表于 2025-3-5 13:36
4线可以到10M，20M读写死循环，
卡在SDMMC_GetCmdResp1函数中的
[mw_shl_code=c,true]while (((sta_reg ...

可以降低下GPIO速度等级试试。

quanshimutou

eric2013 发表于 2025-3-5 14:35
可以降低下GPIO速度等级试试。

把SDMMC的GPIO的最大输出速度改为High或medium，还是读写失败。
硬汉哥有没有STM32H7驱动eMMc的工程，让我参考参考？

eric2013

quanshimutou 发表于 2025-3-5 15:53
把SDMMC的GPIO的最大输出速度改为High或medium，还是读写失败。
硬汉哥有没有STM32H7驱动eMMc的工程，让 ...

我们H7-TOOL开源的APP V1.X工程，是用的eMMC

https://forum.anfulai.cn/forum.p ... &highlight=2.27
