有关H7使用SDRAM内存存储FFT点数

sssuuu · 发表于 2025-3-4 21:11:09

之前的硬错误中断问题，已经解决了，就是自己写一个初始化函数，放到启动文件那里，配合上硬汉哥的内存使用方式就解决了（虽然也是用了三天）。
看起来是可以正常使用SDRAM了，但是ADC采样点数和FFT点数，测试最高只能到32768（这个点数下测试的是没有问题的），一给到65536，调试的时候就发现，连ADC的DMA的中断回调函数都没进入，所以不能进行那么多点数的采样或者FFT。
我在调试的时候看了分配到SDRAM的变量，是字节对齐的，是不是SDRAM的什么限制内存问题还是什么ADC采样还是DMA转运有这个限制呢？下面是我的代码，以及调试的窗口

#include "main.h"
#include "adc.h"
#include "dac.h"
#include "dma.h"
#include "memorymap.h"
#include "spi.h"
#include "tim.h"
#include "usart.h"
#include "gpio.h"
#include "fmc.h"

//----------- ADC -----------//
__attribute__((section (".RAM_SDRAM"))) ADC_DMA ADC_Channels[2]; /* 定义包含 ADC1_CH3 和 ADC3_CH3 的数组 */

//----------- FFT -----------//
__attribute__((section (".RAM_SDRAM"))) struct compx ADC1_CH3_infinite_fft_s[MAX_FFT_N];
__attribute__((section (".RAM_SDRAM"))) struct compx ADC3_CH3_infinite_fft_s[MAX_FFT_N];

void SystemClock_Config(void);
void PeriphCommonClock_Config(void);
static void MPU_Config(void);

void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{
if(hadc->Instance == ADC1){
// HAL_ADC_Stop_DMA(&hadc1); /* 循环模式则需开启：停止DMA以防止数据覆盖 */
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)ADC_Channels[0].DMA_Buffer, ADC_DMA_SAMPLE_LENGTH); /* 再次启动 ADC1_IN3 */
ADC_Channels[0].ConvEnd_Flag = 1; /* ADC采集DMA搬运结束标志位置一 */
for(uint32_t i = 0; i < ADC_DMA_SAMPLE_LENGTH; i++){ /* 处理 ADC1_IN3 缓冲 */
ADC_Channels[0].DMA_intData = ADC_Channels[0].DMA_Buffer; /* 将采集到的DMA数据转移到int待处理数组中 */
ADC_Channels[0].DMA_floatData = (float32_t)ADC_Channels[0].DMA_intData; /* 将采集到的整形数据提前转换为浮点数据存储 */
}
}
if(hadc->Instance == ADC3){
// HAL_ADC_Stop_DMA(&hadc3); /* 循环模式则需开启：停止DMA以防止数据覆盖 */
HAL_ADC_Start_DMA(&hadc3, (uint32_t*)ADC_Channels[1].DMA_Buffer, ADC_DMA_SAMPLE_LENGTH); /* 再次启动 ADC3_IN3 */
ADC_Channels[1].ConvEnd_Flag = 1; /* ADC采集DMA搬运结束标志位置一 */
for(uint32_t i = 0; i < ADC_DMA_SAMPLE_LENGTH; i++){ /* 处理 ADC3_IN3 缓冲 */
ADC_Channels[1].DMA_intData = ADC_Channels[1].DMA_Buffer; /* 将采集到的DMA数据转移到int待处理数组中 */
ADC_Channels[1].DMA_floatData = (float32_t)ADC_Channels[1].DMA_intData; /* 将采集到的整形数据提前转换为浮点数据存储 */
}
}
}

//SDRAM内存测试
void fsmc_sdram_test(void)
{
__IO uint32_t i=0;
__IO uint32_t temp=0;
__IO uint32_t sval=0;//在地址0读到的数据
//每隔16K字节,写入一个数据,总共写入2048个数据,刚好是32M字节
for(i=0;i<32*1024*1024;i+=16*1024){
*(__IO uint32_t *)(SDRAM_BANK_ADDR+i)=temp;
temp++;
}
//依次读出之前写入的数据,进行校验
for(i=0;i<32*1024*1024;i+=16*1024) {
    temp=*(__IO uint32_t *)(SDRAM_BANK_ADDR+i);
if(i==0)sval=temp;
else if(temp<=sval)break;//后面读出的数据一定要比第一次读到的数据大.
printf("SDRAM Capacity:%dKB\r\n",(uint16_t )(temp-sval+1)*16);//打印SDRAM容量
}
}
/* USER CODE END 0 */
int main(void)
{

  /* MPU Configuration--------------------------------------------------------*/
  MPU_Config();

  /* Enable the CPU Cache */

  /* Enable I-Cache---------------------------------------------------------*/
  SCB_EnableICache();

  /* Enable D-Cache---------------------------------------------------------*/
  SCB_EnableDCache();

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */
  delay_init(400); /* 延时函数初始化主频:400MHz */
  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* Configure the peripherals common clocks */
  PeriphCommonClock_Config();

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART1_UART_Init();
  MX_TIM6_Init();
  MX_USART2_UART_Init();
  MX_DAC1_Init();
  MX_ADC1_Init();
  MX_TIM3_Init();
  MX_TIM7_Init();
  MX_SPI4_Init();
  MX_ADC3_Init();
  MX_FMC_Init();
  /* USER CODE BEGIN 2 */
/***** LED0 *****/
LED0_TOGGLE();

/***** LCD *****/
lcd_init();
#if PICTURE_USE_FLAG
lcd_show_pieture(0,160,480,480,(uint16_t *)gImage_Test);
lcd_show_pieture(45,64,64,64,(uint16_t *)gImage_tong);
lcd_show_pieture(154,64,64,64,(uint16_t *)gImage_xin);
lcd_show_pieture(263,64,64,64,(uint16_t *)gImage_dian);
lcd_show_pieture(372,64,64,64,(uint16_t *)gImage_zi);
#endif

/***** 采样率 *****/
ADC_Channels[0].SamplingRate = Set_SamplingRate(&htim3,200000000,40960); /* 必须要在定时器启动前进行设置！*/
ADC_Channels[1].SamplingRate = ADC_Channels[0].SamplingRate;
/***** ADC *****/
  delay_ms(10); /* 给ADC时间校准 */
  HAL_ADCEx_Calibration_Start(&hadc1, ADC_CALIB_OFFSET, ADC_SINGLE_ENDED); /* ADC 校准 */
HAL_ADCEx_Calibration_Start(&hadc3, ADC_CALIB_OFFSET, ADC_SINGLE_ENDED); /* ADC 校准 */
  HAL_ADC_Start_DMA(&hadc1,(uint32_t*)&ADC_Channels[0].DMA_Buffer, ADC_DMA_SAMPLE_LENGTH); /* 启动DMA转换ADC_DMA_SAMPLE_LENGTH次，完成后回调callback */
HAL_ADC_Start_DMA(&hadc3,(uint32_t*)&ADC_Channels[1].DMA_Buffer, ADC_DMA_SAMPLE_LENGTH); /* 启动DMA转换ADC_DMA_SAMPLE_LENGTH次，完成后回调callback */
  HAL_TIM_Base_Start(&htim3); /* 启动定时器3 */

  Set_Current_USART(USART1_IDX);

/***** DAC *****/
uint32_t DAC_Freq = 5000; /* DAC 输出信号频率 */
DAC_Init(CHANNEL_1); /* DAC ch1 初始化 */
DAC_Init(CHANNEL_2); /* DAC ch2 初始化 */
DAC_GenerateWave(SINE, DAC_CHANNEL_1, DAC_Freq, 2, DAC_WAVE_LENGTH); /* DAC 输出信号：波形通道频率幅值点数*/
DAC_GenerateWave(SINE, DAC_CHANNEL_2, DAC_Freq, 2, DAC_WAVE_LENGTH); /* DAC 输出信号：波形通道频率幅值点数 */
Set_Current_USART(USART1_IDX);

/***** AD9833 *****/
delay_ms(200); /* 使 AD9833 先上电 */
AD9833_A_Init(); /* AD9833_A 初始化 */
AD9833_B_Init(); /* AD9833_B 初始化 */
AD9833_A_SetFrequencyQuick(1000.0, AD9833_A_SINE); /* AD9833_A 输出信号：频率波形 */
AD9833_B_SetFrequencyQuick(1000.0, AD9833_B_SINE); /* AD9833_B 输出信号：频率波形 */

/***** AD9959 *****/
delay_ms(200); /* 使 AD9959 先上电 */
AD9959_Init(); /* AD9959 初始化 */
AD9959_enablechannel0(); /* 使能通道0 */
AD9959_Setwavefrequency(1000000); /* AD9959 输出信号：频率 */
AD9959_enablechannel1(); /* 使能通道1 */
AD9959_Setwavefrequency(2000000); /* AD9959 输出信号：频率 */
AD9959_enablechannel2(); /* 使能通道2 */
AD9959_Setwavefrequency(3000000); /* AD9959 输出信号：频率 */
AD9959_enablechannel3(); /* 使能通道3 */
AD9959_Setwavefrequency(4000000); /* AD9959 输出信号：频率 */

/***** SDRAM *****/
fsmc_sdram_test();

  while (1)
  {

uint8_t Key = KEY_Scan(0);

if(ADC_Channels[0].ConvEnd_Flag == 1 && ADC_Channels[1].ConvEnd_Flag == 1 && Key == 4){
ADC_Channels[0].ConvEnd_Flag = 0;
Key = 0;

// HAL_ADC_Stop_DMA(&hadc1); /* 停止 ADC1_IN3 */
// HAL_ADC_Stop_DMA(&hadc3); /* 停止 ADC3_IN3 */
/*---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------*/
/*---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------*/
//主程序区：

Infinite_FFT(ADC_Channels[0].DMA_floatData, ADC1_CH3_infinite_fft_s, MAX_FFT_N);
Infinite_FFT(ADC_Channels[1].DMA_floatData, ADC3_CH3_infinite_fft_s, MAX_FFT_N);
for(uint32_t i=0;i<ADC_DMA_SAMPLE_LENGTH;i++){
printf("%f,%f,%f,%f\r\n", ADC_Channels[0].DMA_floatData*ZOOM, ADC_Channels[1].DMA_floatData*ZOOM, ADC1_CH3_infinite_fft_s.real, ADC3_CH3_infinite_fft_s.real);
}

/*---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------*/
/*---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------*/
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)ADC_Channels[0].DMA_Buffer, ADC_DMA_SAMPLE_LENGTH); /* 再次启动 ADC1_IN3 */
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)ADC_Channels[1].DMA_Buffer, ADC_DMA_SAMPLE_LENGTH); /* 再次启动 ADC3_IN3 */
}
  }
}

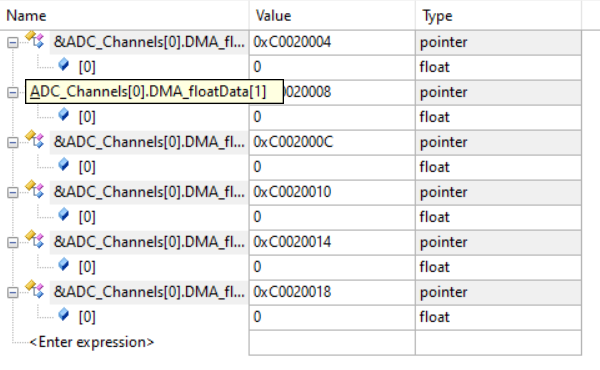

ADC存储变量

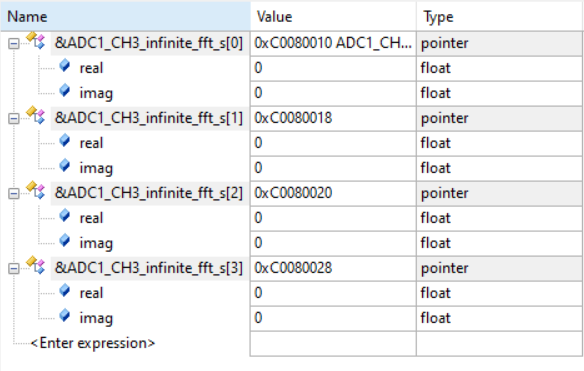

FFT实部虚部
