altium Designer使用遇到的几个问题

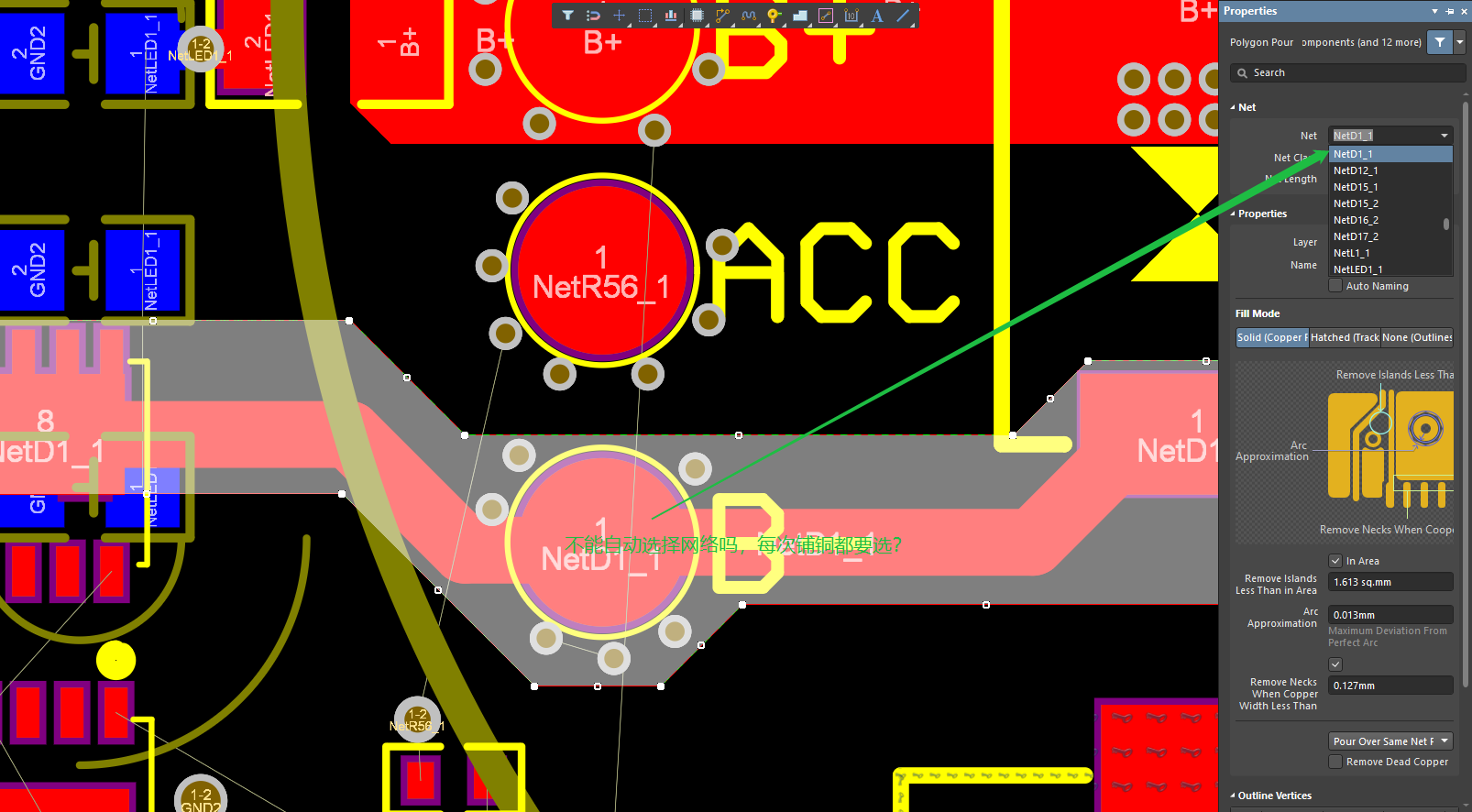

1.每次铺铜不能自动选择网络吗

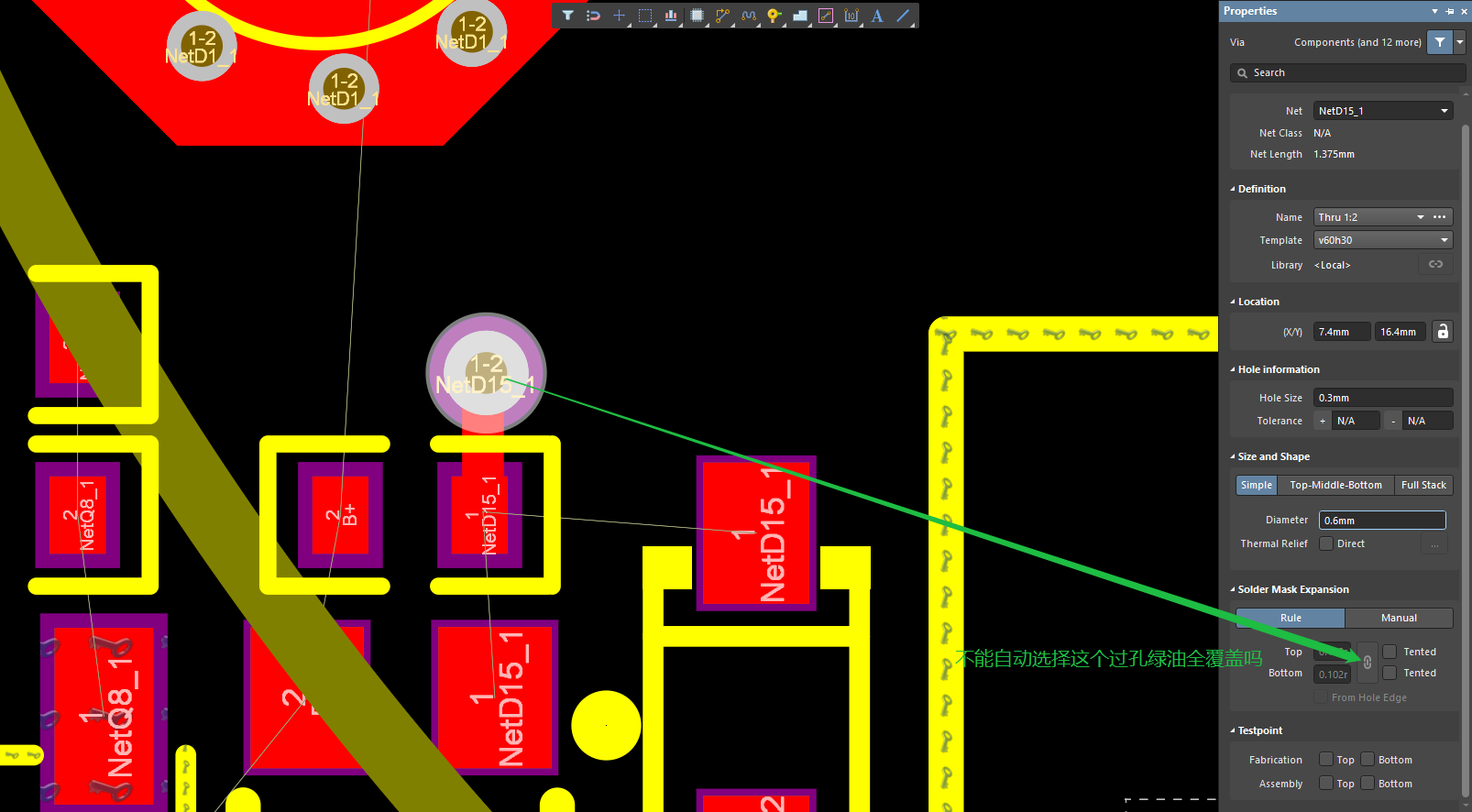

2.每次添加过孔不能设为过孔绿油全覆盖为默认设置吗

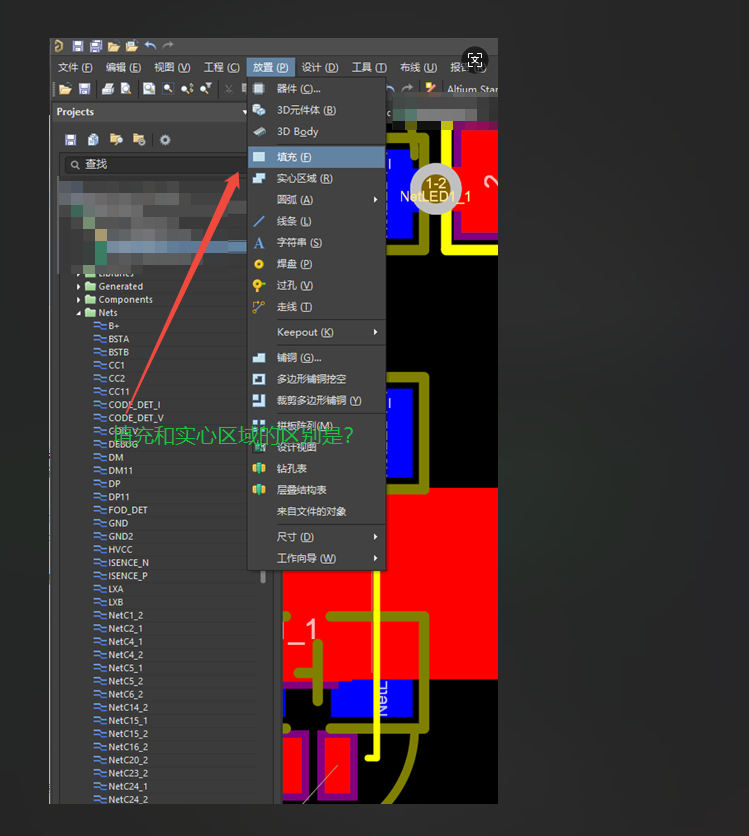

3.填充和实心区域的区别是?分别用在什么场景

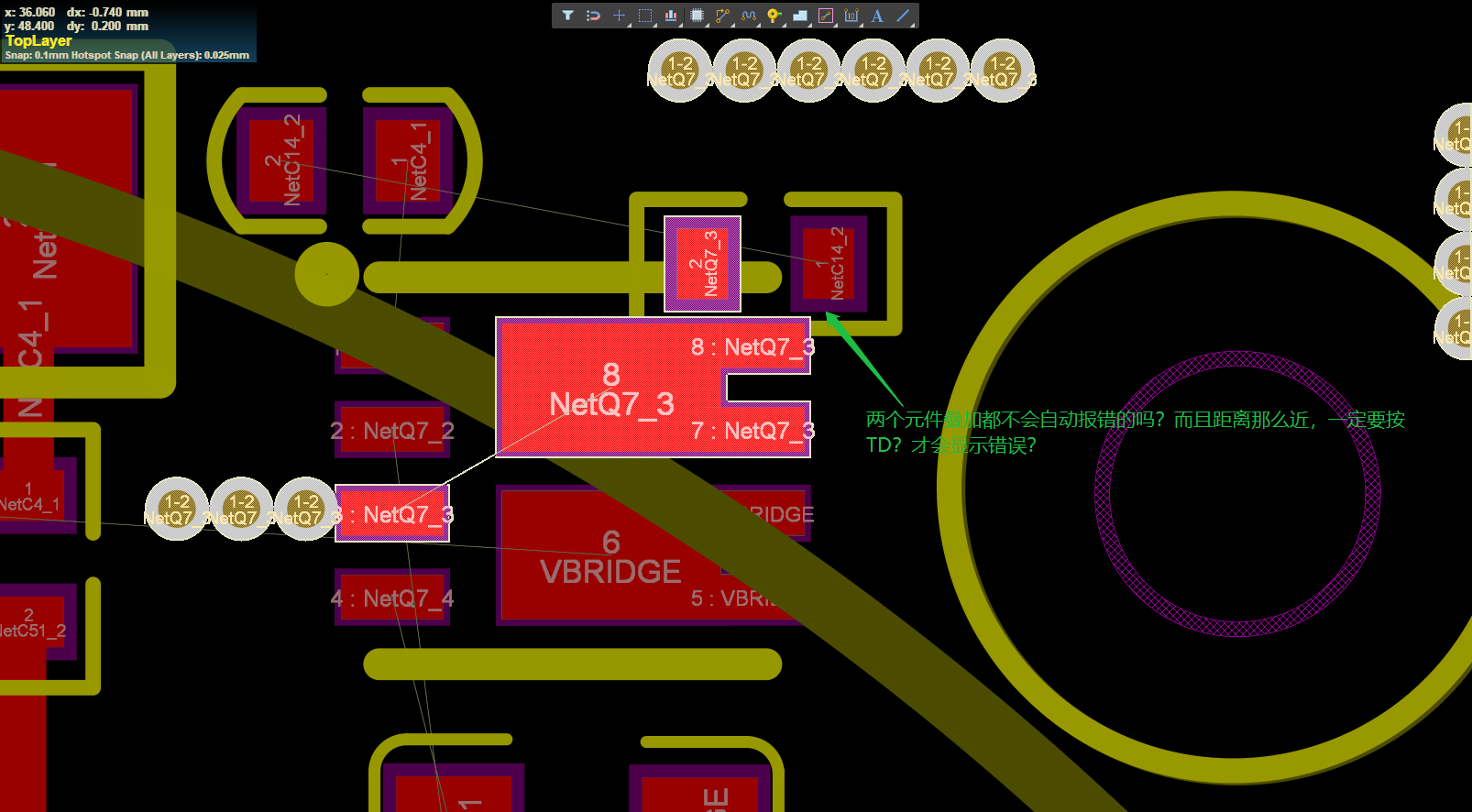

4.两个元件叠加都不会自动报错的吗?而且距离那么近,一定要按TD?才会显示错误?

5.为什么会被丝印层盖住?在哪里设置让顶层显示在最上面

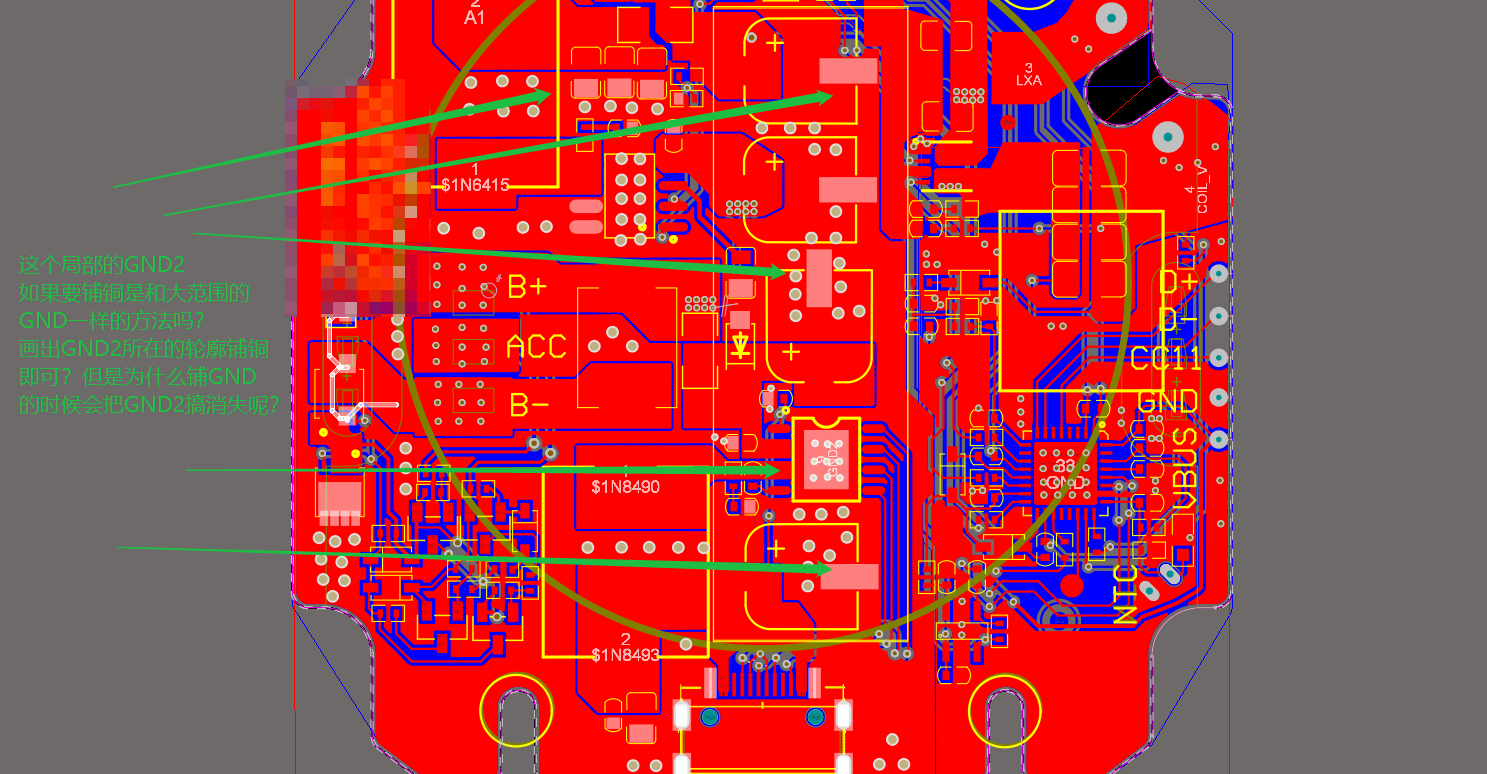

6.这个局部的GND2铺铜方法和大面积的GND一样吗?为什么铺GND的时候会把GND2搞消失呢
