各位大神好，请教问题如下：
基于V5开发板的手册和代码，将例程中的AD7606 FSMC代码根据我手上的板子进行了移植。基于软件定时器进行的采集，其中CH1外部接了函数信号发生器（输出+1V），数据输出不正确（如下图）

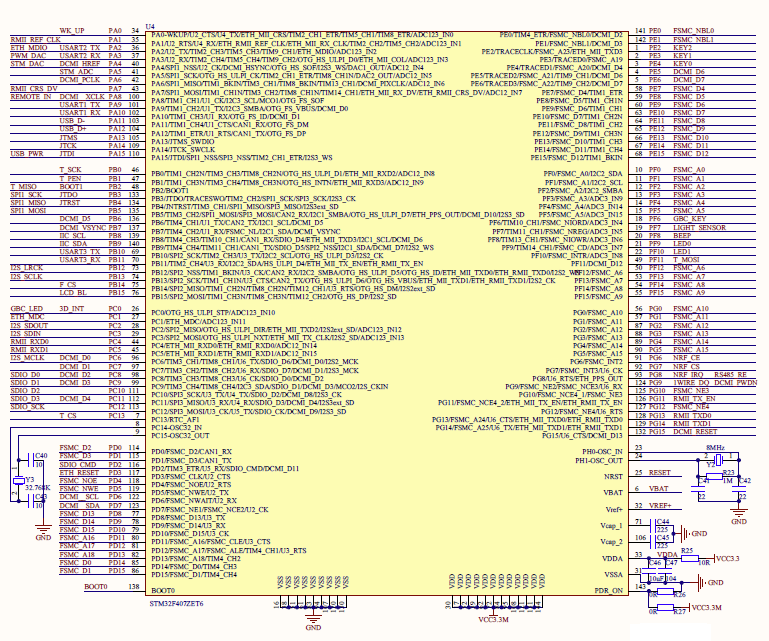

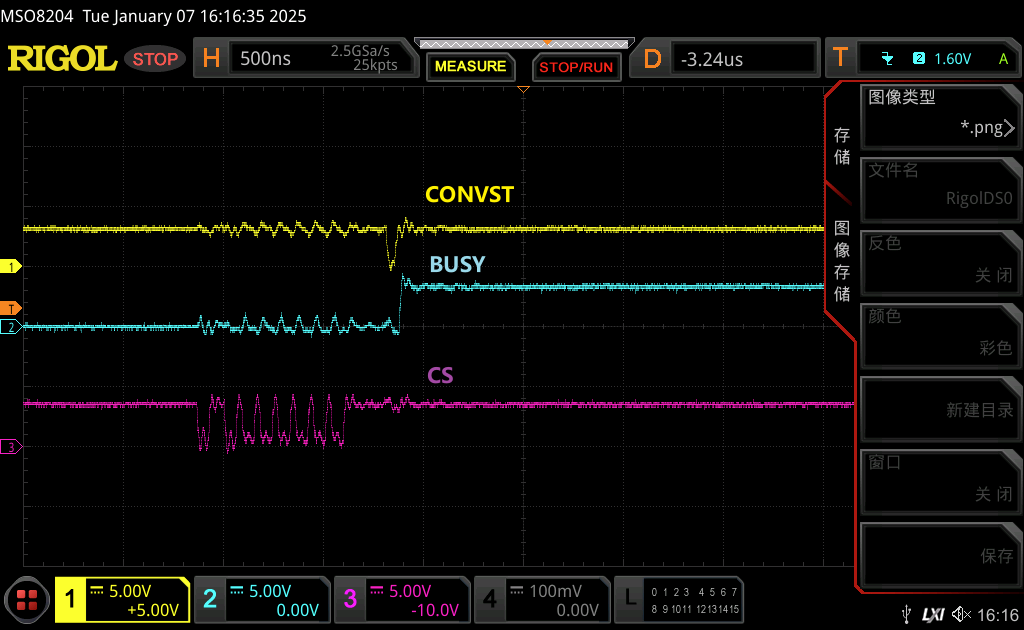

然后使用示波器查看了转换时序波形，也和V5手册中的转换时序图不一致（实测如下图）
也对照了代码，不知道是配置哪里出了问题，麻烦各位大神帮忙看下（感谢！）
1、GPIO引脚配置
[C] 纯文本查看 复制代码 void AD7606_GPIO_Config( void )
{
//FSMC引脚
{
GPIO_InitTypeDef gpio_init_structure;
/* 使能FMC时钟 */
__HAL_RCC_FSMC_CLK_ENABLE();
__HAL_RCC_GPIOD_CLK_ENABLE(); //FSMC_Dx、FSMC_NOE
__HAL_RCC_GPIOE_CLK_ENABLE(); //FSMC_Dx
__HAL_RCC_GPIOF_CLK_ENABLE();
__HAL_RCC_GPIOG_CLK_ENABLE(); //FSMC_NE4
/* 设置 GPIOD 相关的IO为复用推挽输出 */
gpio_init_structure.Mode = GPIO_MODE_AF_PP;
gpio_init_structure.Pull = GPIO_PULLUP;
gpio_init_structure.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
gpio_init_structure.Alternate = GPIO_AF12_FSMC;
/* 配置GPIOD */
gpio_init_structure.Pin = GPIO_PIN_0 | //FSMC_D2
GPIO_PIN_1 | //FSMC_D3
GPIO_PIN_4 | //FSMC_NOE
GPIO_PIN_5 | //FSMC_NWE
GPIO_PIN_8 | //FSMC_D13
GPIO_PIN_9 | //FSMC_D14
GPIO_PIN_10 | //FSMC_D15
GPIO_PIN_14 | //FSMC_D0
GPIO_PIN_15; //FSMC_D1
HAL_GPIO_Init( GPIOD, &gpio_init_structure );
/* 配置GPIOE */
gpio_init_structure.Pin = GPIO_PIN_7 | //FSMC_D4
GPIO_PIN_8 | //FSMC_D5
GPIO_PIN_9 | //FSMC_D6
GPIO_PIN_10 | //FSMC_D7
GPIO_PIN_11 | //FSMC_D8
GPIO_PIN_12 | //FSMC_D9
GPIO_PIN_13 | //FSMC_D10
GPIO_PIN_14 | //FSMC_D11
GPIO_PIN_15; //FSMC_D12
HAL_GPIO_Init( GPIOE, &gpio_init_structure );
//配置GPIOF
gpio_init_structure.Pin=GPIO_PIN_0;
HAL_GPIO_Init(GPIOF,&gpio_init_structure);
/* 配置GPIOG */
gpio_init_structure.Pin = GPIO_PIN_12; //FSMC_NE4
HAL_GPIO_Init( GPIOG, &gpio_init_structure );
}
//BUSY引脚
{
GPIO_InitTypeDef GPIO_InitStructure;
__HAL_RCC_SYSCFG_CLK_ENABLE();
BUSY_RCC_GPIO_CLK_ENABLE();
GPIO_InitStructure.Mode = GPIO_MODE_INPUT; //设置输入
GPIO_InitStructure.Pull = GPIO_NOPULL; //无上下拉
GPIO_InitStructure.Pin = BUSY_PIN;
HAL_GPIO_Init( BUSY_PORT, &GPIO_InitStructure );
}
//过采样模式控制信号OS0、OS1、OS2, 启动AD转换控制信号CA、CB, 复位RST
{
//启动AD转换控制信号
GPIO_InitTypeDef GPIO_InitStructure;
ALL_OS_GPIO_CLK_ENABLE();
RST_RCC_GPIO_CLK_ENABLE();
CONVST_RCC_GPIO_CLK_ENABLE();
RANGE_RCC_GPIO_CLK_ENABLE();
GPIO_InitStructure.Mode = GPIO_MODE_OUTPUT_PP; //推挽输出
GPIO_InitStructure.Pull = GPIO_PULLUP; //上拉
GPIO_InitStructure.Speed = GPIO_SPEED_FREQ_HIGH; //GPIO速度等级高速
GPIO_InitStructure.Pin = CONVST_PIN; //CONVST引脚
HAL_GPIO_Init( CONVST_PORT, &GPIO_InitStructure );
GPIO_InitStructure.Pin = OS0_PIN;
GPIO_InitStructure.Pin = OS1_PIN;
GPIO_InitStructure.Pin = OS2_PIN;
HAL_GPIO_Init( OS_PORT, &GPIO_InitStructure );
GPIO_InitStructure.Pin = RST_PIN;
HAL_GPIO_Init( RST_PORT, &GPIO_InitStructure );
GPIO_InitStructure.Pin = RANGE_PIN;
HAL_GPIO_Init( RANGE_PORT, &GPIO_InitStructure );
}
}
2、FSMC配置
[C] 纯文本查看 复制代码 void AD7606_FSMC_Config( void )
{
SRAM_HandleTypeDef AD7606_Handler;
FMC_NORSRAM_TimingTypeDef AD7606_Timing;
/*
AD7606规格书要求(3.3V通信电平下): RD读信号低电平脉宽最短21ns, 对应FMC的DataSetupTime
CS片选和RD读信号独立方式的高电平最短脉宽15ns，CS片选和RD读信号并联方式的高电平最短脉宽22ns，此处按22ns, 对应FMC的AddressSetupTime
*/
AD7606_Handler.Instance = FMC_NORSRAM_DEVICE;
AD7606_Handler.Extended = FMC_NORSRAM_EXTENDED_DEVICE;
AD7606_Handler.Init.NSBank = FSMC_NORSRAM_BANK4; //使用BANK2，即使用的片选FSMC_NE2
AD7606_Handler.Init.DataAddressMux = FSMC_DATA_ADDRESS_MUX_DISABLE; //禁止地址数据复用
AD7606_Handler.Init.MemoryType = FSMC_MEMORY_TYPE_SRAM; //存储器类型SRAM
AD7606_Handler.Init.MemoryDataWidth = FSMC_NORSRAM_MEM_BUS_WIDTH_16; //16位总线宽度
AD7606_Handler.Init.BurstAccessMode = FSMC_BURST_ACCESS_MODE_DISABLE; //关闭突发模式
AD7606_Handler.Init.WaitSignalPolarity = FSMC_WAIT_SIGNAL_POLARITY_LOW; //关闭突发模式，此参数无效
AD7606_Handler.Init.WaitSignalActive = FSMC_WAIT_TIMING_BEFORE_WS; //关闭突发模式，此参数无效
AD7606_Handler.Init.WriteOperation = FSMC_WRITE_OPERATION_ENABLE; //使能写保护
AD7606_Handler.Init.WaitSignal = FSMC_WAIT_SIGNAL_DISABLE; //关闭突发模式，此参数无效
AD7606_Handler.Init.ExtendedMode = FSMC_EXTENDED_MODE_DISABLE; //禁止扩展模式
AD7606_Handler.Init.AsynchronousWait = FSMC_ASYNCHRONOUS_WAIT_DISABLE; //用于异步传输时间，使能或禁止等待信号，此处禁止
AD7606_Handler.Init.WriteBurst = FSMC_WRITE_BURST_DISABLE; //禁止写突发
AD7606_Handler.Init.ContinuousClock = FSMC_CONTINUOUS_CLOCK_SYNC_ONLY; //仅同步模式才做时钟输出
AD7606_Handler.Init.WriteFifo = FSMC_WRITE_FIFO_ENABLE; //使能写FIFO
//FMC读时序
//FMC使用HCLK，主频168MHz，1个FMC时钟周期5.95ns
AD7606_Timing.AddressSetupTime = 4; //地址建立时间，4*5.95ns=23.8ns
AD7606_Timing.AddressHoldTime = 0; //地址保持时间，模式A不适用
AD7606_Timing.DataSetupTime = 6; //数据保持时间，6*5.95ns=35.7ns
AD7606_Timing.BusTurnAroundDuration = 1; //不适用
AD7606_Timing.CLKDivision = 0; //不适用
AD7606_Timing.DataLatency = 0; //不适用
AD7606_Timing.AccessMode = FSMC_ACCESS_MODE_A; //模式A
//初始化SRAM控制器
if ( HAL_SRAM_Init( &AD7606_Handler, &AD7606_Timing, NULL ) != HAL_OK )
{
//初始化错误
Error_Handler( "HAL_SRAM_Init(file %s, function %s())\r\n", __FILE__, __LINE__ );
}
}
3、AD7606初始化
[C] 纯文本查看 复制代码 void bsp_InitAD7606( void )
{
AD7606_GPIO_Config(); //AD7606 GPIO引脚配置
AD7606_FSMC_Config(); //AD7606 FSMC通信配置
AD7606_SetOS( AD_OS_NO ); //默认无过采样
AD7606_SetInputRange( RANGE_10V ); //默认量程±10V
AD7606_Reset(); //复位
CONVST_1(); //启动转换的IO电平，默认设置为高
}
4、主函数
[C] 纯文本查看 复制代码 void demo_ad7606( void )
{
uint8_t ucRefresh = 0;
AD7606_SetOS( AD_OS_NO );
AD7606_SetInputRange( RANGE_10V );
AD7606_StartConvst();
LED0( ON );
LED1( OFF );
bsp_StartAutoTimer( SoftTimer_LED, 200 ); //启动1个500ms自动重装的定时器
bsp_StartAutoTimer( SoftTimer_AD7606, 500 ); //启动1个500ms自动重装的定时器
while ( 1 )
{
bsp_Idle();
if ( bsp_CheckTimer( SoftTimer_LED ) )
{
LED0_TOGGLE();
LED1_TOGGLE();
}
if ( bsp_CheckTimer( SoftTimer_AD7606 ) )
{
AD7606_ReadNowAdc();
AD7606_StartConvst();
ucRefresh = 1;
}
if ( ucRefresh == 1 )
{
ucRefresh = 0;
AD7606_Mak();
AD7606_VoltDisp();
}
}
}
|
