AD7616的奇怪问题

gqs123

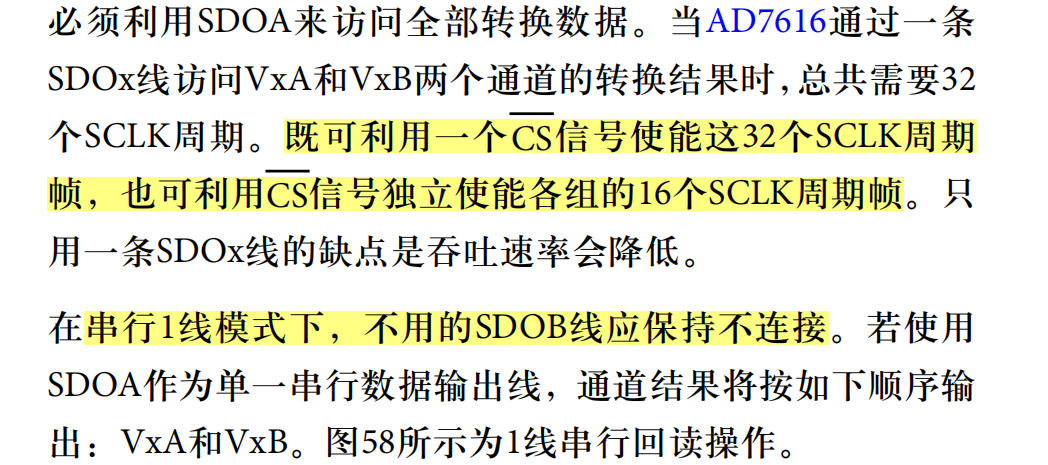

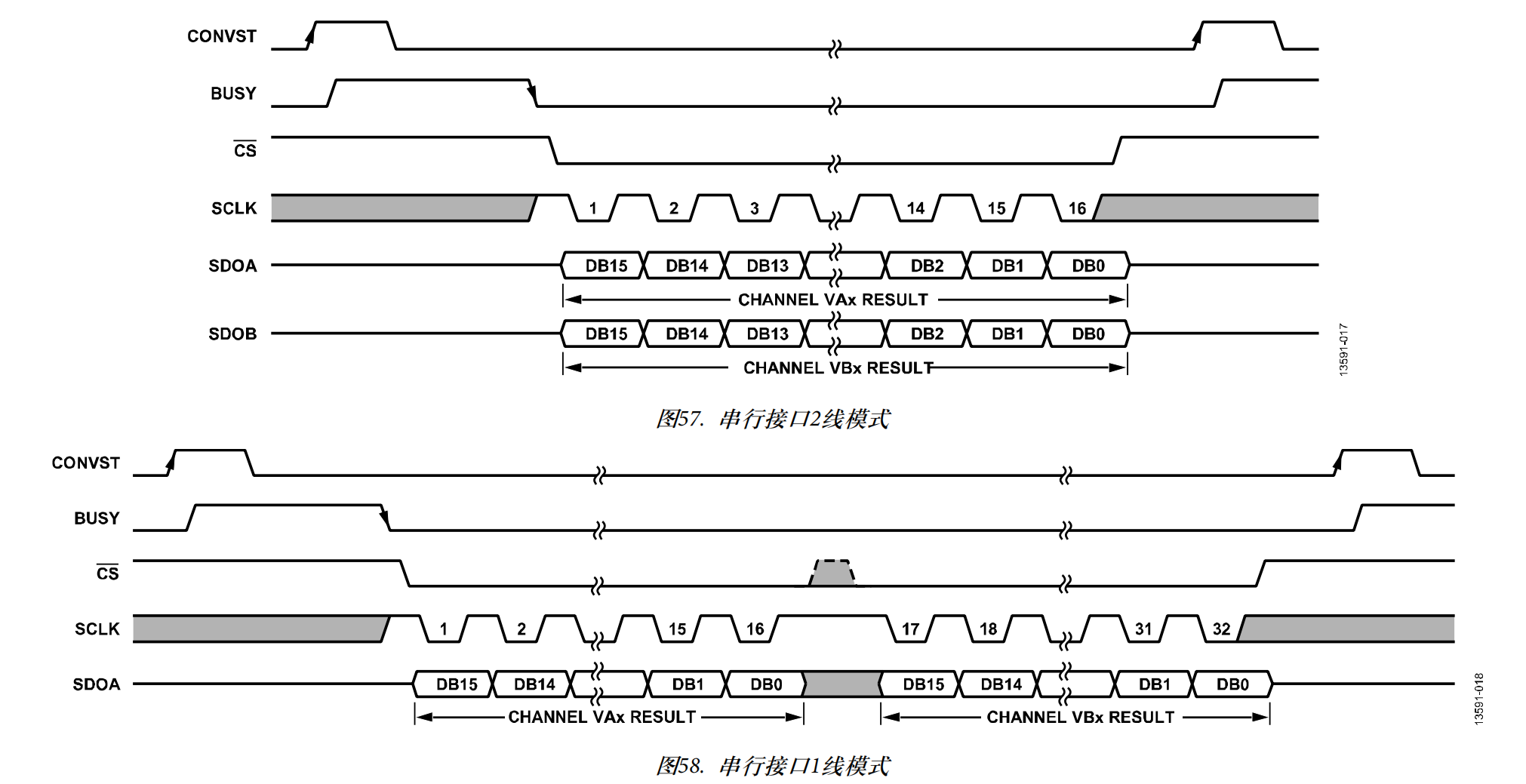

用硬件SPI驱动的时候发现复合时序图的波形读取数据都是0，反而打开下拉电阻后可以正常读取。有没有大佬能够解惑，感谢大佬们。

eric2013

楼主的这个测试是在同一个电平下测试的不，这个蓝色的电平怎么这么低

gqs123

eric2013 发表于 2024-12-20 15:07
楼主的这个测试是在同一个电平下测试的不，这个蓝色的电平怎么这么低

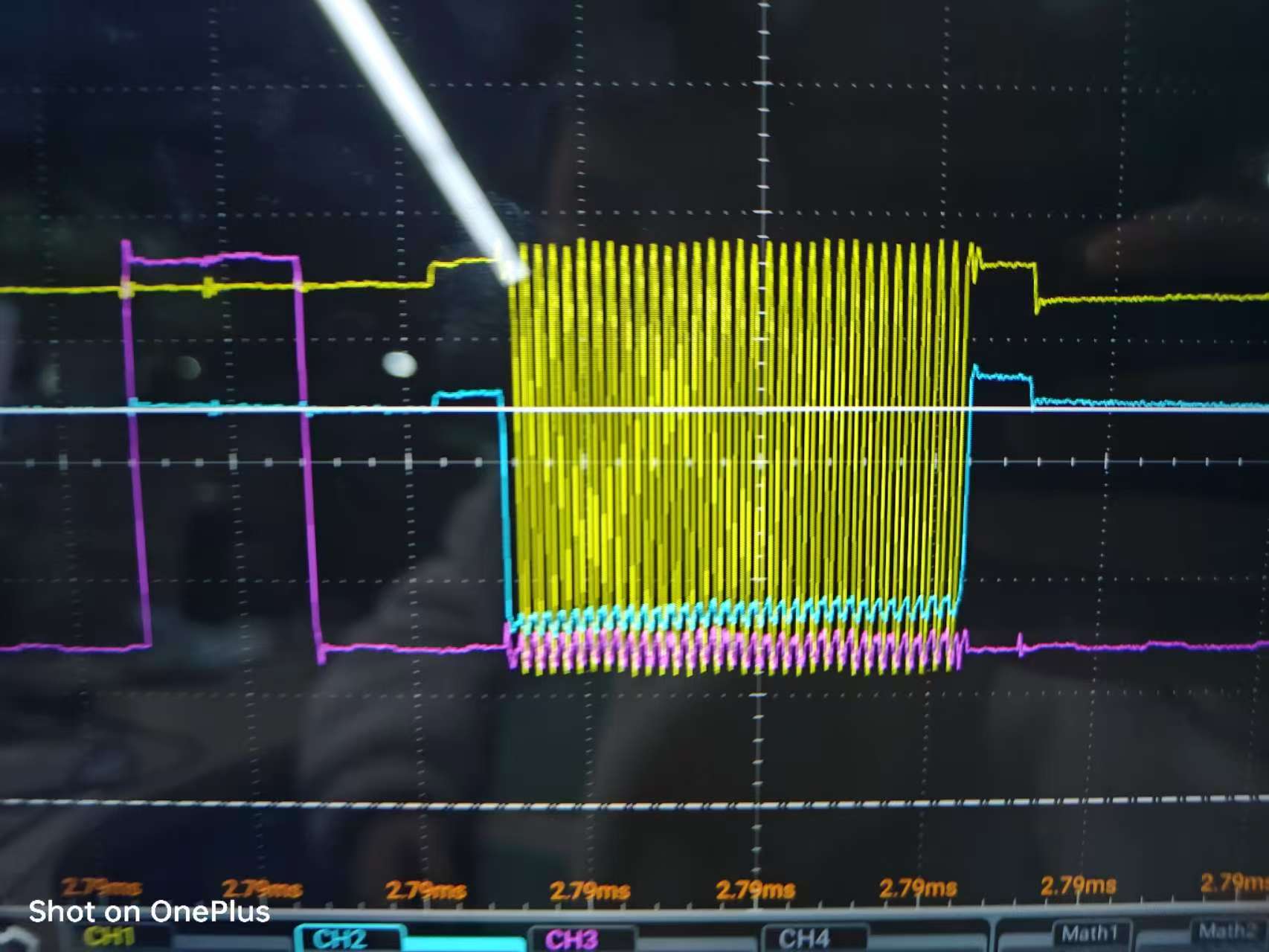

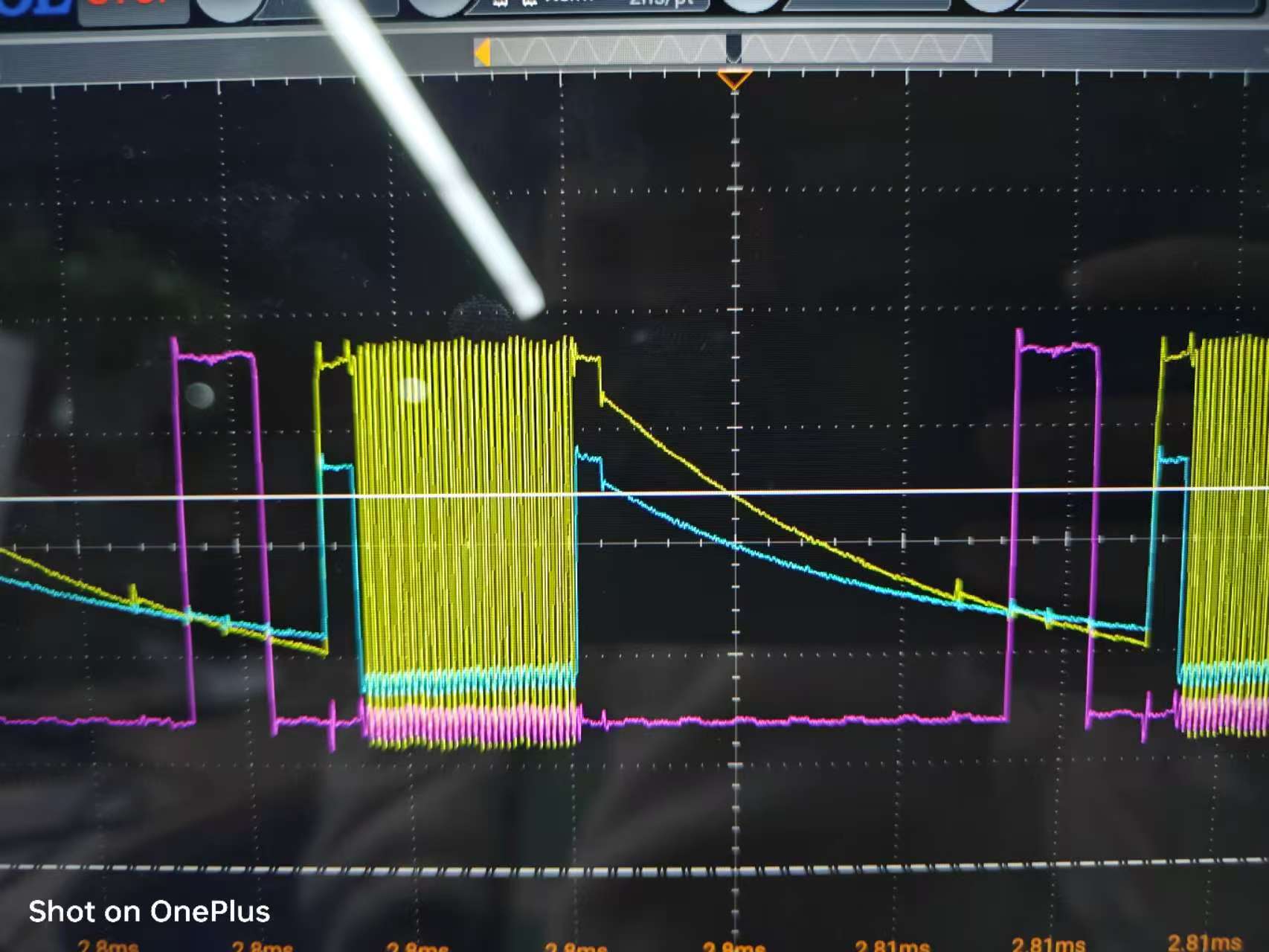

这两个波形测试的唯一区别就是。正常图片SPI的gpio的配置为NOPULL，而下面的图片为PULLDOWN，低电平最低到了1.8V，奇怪的地方就在于 NOPULL的波形明明看起来更正常，但是却无法正常读取到数据，应该说AD7616这款芯片没有正常输出数据，输出的数据都是0，但是PULLDOWN的配置可以正常使用

eric2013

gqs123 发表于 2024-12-20 15:44
这两个波形测试的唯一区别就是。正常图片SPI的gpio的配置为NOPULL，而下面的图片为PULLDOWN，低电平最低 ...

这种的，我一般都是用的GPIO内置上拉。

另外你的CS用的是硬件NSS还是软件GPIO，这个电平这个确实是不太正常。

gqs123

eric2013 发表于 2024-12-21 08:56
这种的，我一般都是用的GPIO内置上拉。

另外你的CS用的是硬件NSS还是软件GPIO，这个电平这个确实是不 ...

内置上拉我试过了，不行 NOPULL和PULLUP都不行，但是PULLDOWN就可以，但是PULLDOWN的波形不太对又能读到正常的数据，用的硬件NSS

rongzhai

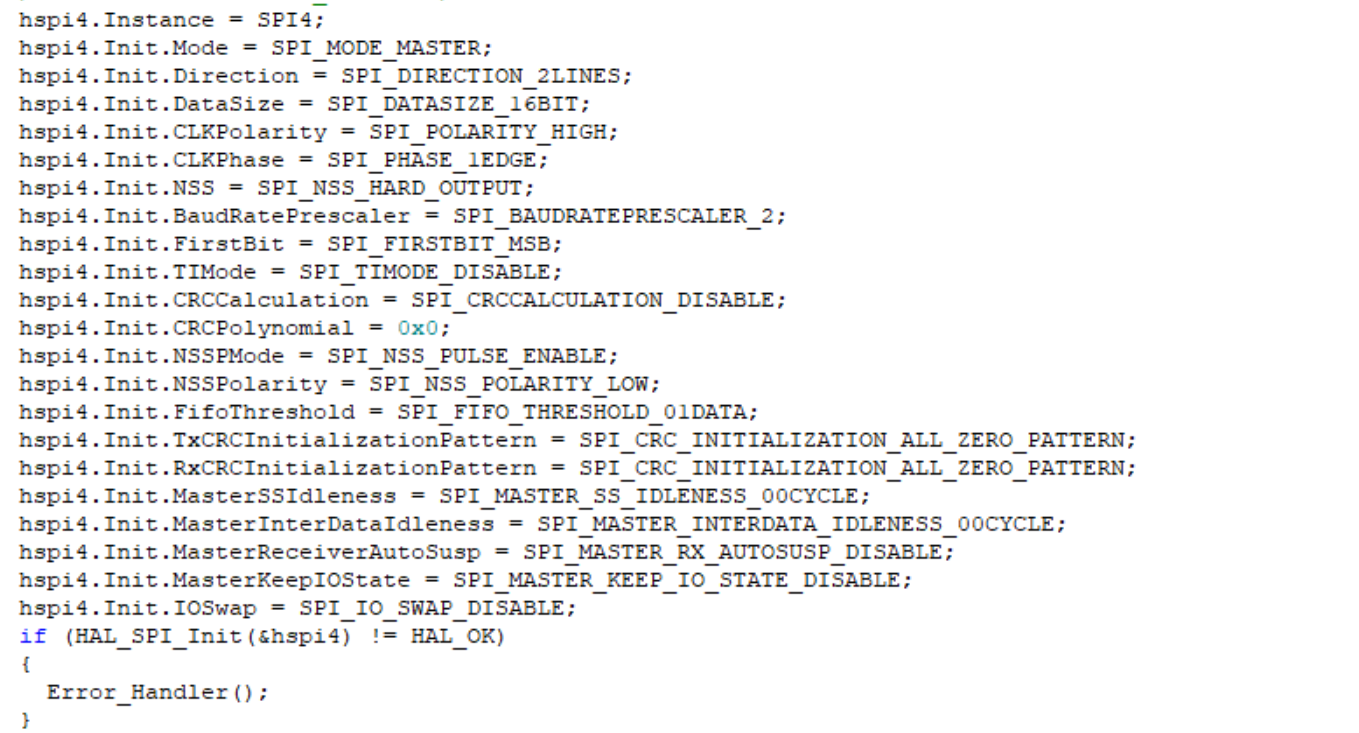

应该把你的代码配置贴出来，你的CS摆不起来，看看IO翻转速率设置

eric2013

gqs123 发表于 2024-12-23 10:21
内置上拉我试过了，不行 NOPULL和PULLUP都不行，但是PULLDOWN就可以，但是PULLDOWN的波形不太对又能读到 ...

帖子下代码配置看看，是不是CS没有正常的配置。

还有接口原理，另外当前是飞线测试的吗

gqs123

eric2013 发表于 2024-12-24 07:12
帖子下代码配置看看，是不是CS没有正常的配置。

还有接口原理，另外当前是飞线测试的吗

我感觉没什么问题，直接用示波器点的信号线上的电阻

gqs123

eric2013 发表于 2024-12-24 07:12
帖子下代码配置看看，是不是CS没有正常的配置。

还有接口原理，另外当前是飞线测试的吗

主要是哪个奇怪的波形能正常读到数据，但是那个正常的波形反而读不到就让我很费解

rongzhai

你这个GPIO配置看不出是输入还是输出啊

fxyc87

io浮空的，感觉，

fxyc87

还有一种可能是电源供电有问题，你看clk波形还会影响其它波形，这是电源供电不足的症状，其它的spi_miso波形也随着clk波形有规律的跳动。
