[MDMA] MDMA使用的问题

dreamland

本人第一次使用MDMA遇到了一些理解上的问题：

    hmdma_jpeg_infifo_th.Init.Request = MDMA_REQUEST_JPEG_INFIFO_TH;

    hmdma_jpeg_infifo_th.Init.Priority = MDMA_PRIORITY_LOW;

    hmdma_jpeg_infifo_th.Init.SourceInc = MDMA_SRC_INC_BYTE;

    hmdma_jpeg_infifo_th.Init.SourceDataSize = MDMA_SRC_DATASIZE_BYTE;

    hmdma_jpeg_infifo_th.Init.DataAlignment = MDMA_DATAALIGN_PACKENABLE;

    hmdma_jpeg_infifo_th.Init.SourceBurst = MDMA_SOURCE_BURST_32BEATS;

    hmdma_jpeg_infifo_th.Init.SourceBlockAddressOffset = 0;

这是一段设置MDMA的代码，我不太清楚SourceDataSize SourceBurst BufferTransferLength 和DestBurst DestDataSize 的关系。

另外我查阅手册发现MDMA的FIFO最大时128字节，但是我设置SourceInc = MDMA_SRC_INC_DWORD SourceBurst = MDMA_SOURCE_BURST_32BEATS的话已经超过128字节，MDMA是否会出问题呢？

接下来是我使用MDMA + JPEG遇到的问题，这是我的MDMA和JPEG配置：

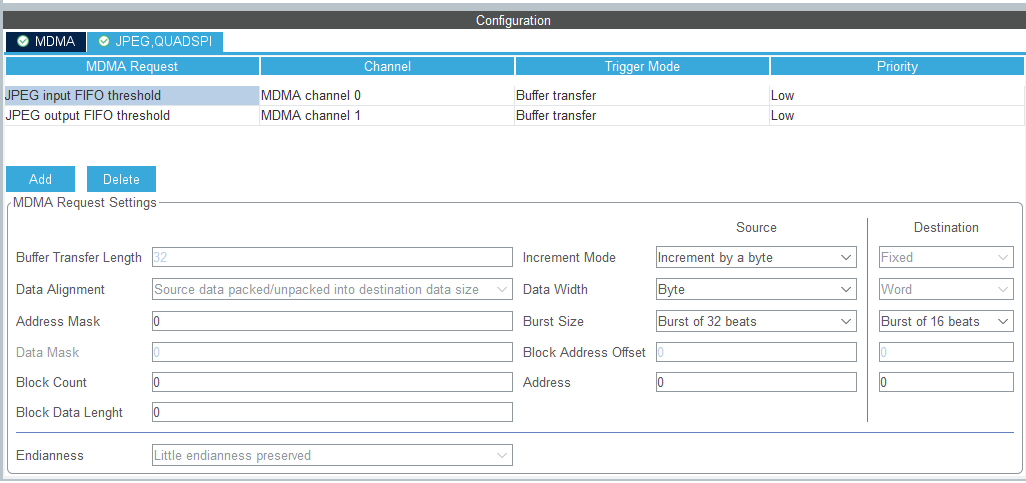

MDMA Output Buffer

MDMA Input Buffer

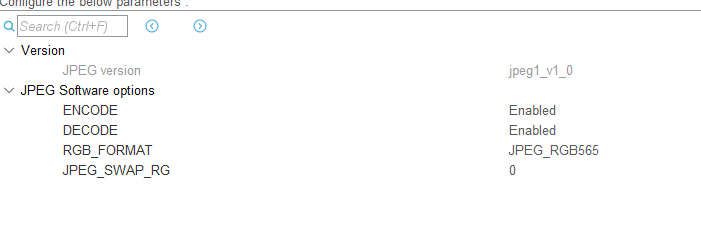

JPEG

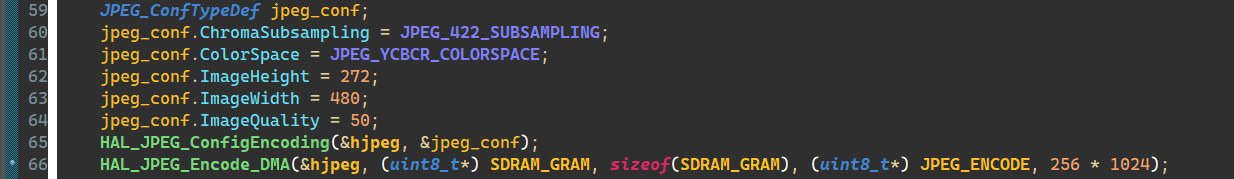

在我运行时，程序运行如下：HAL_JPEG_Encode_DMA函数中，进入JPEG_DMA_StartProcess

MDMA_SetConfig

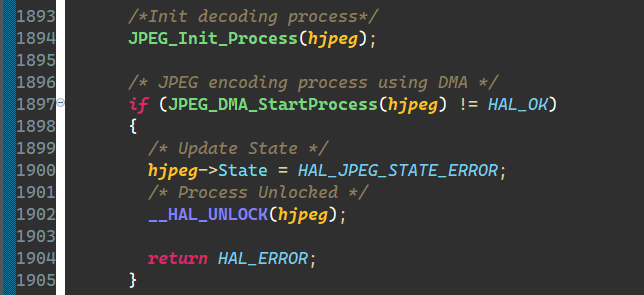

HAL_JPEG_Encode_DMA

JPEG_DMA_StartProcess 中 进入了 HAL_MDMA_Start_IT

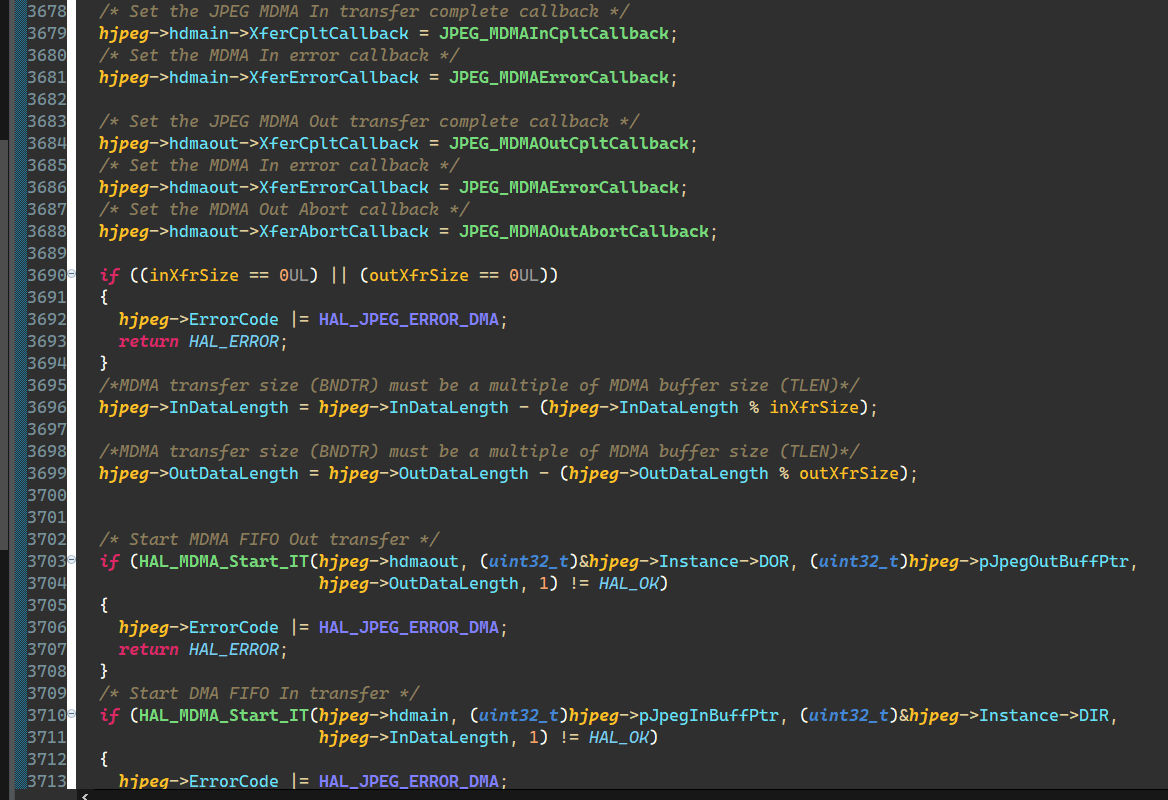

JPEG_DMA_StartProcess

如图可以看出这个函数只设置了XferCpltCallback，这也就导致在HAL_MDMA_Start_IT中

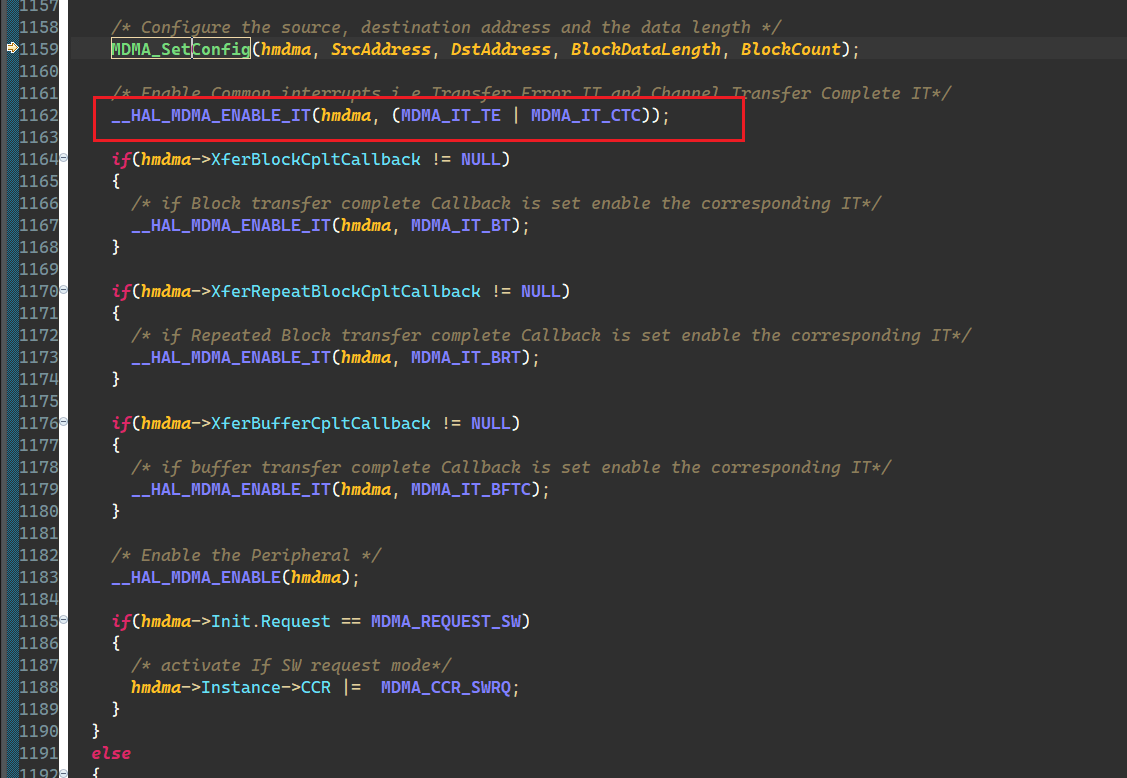

HAL_MDMA_Start_IT

仅使能了如框图所示的MDMA中断
但是当我运行时，MDMA不会进入中断函数，暂停程序发现寄存器：

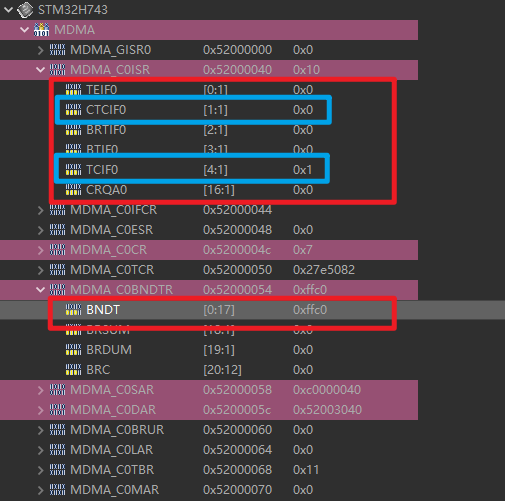

MDMA 0通道寄存器

寄存器显示MDMA使能了TCIF0位，这是BUFFER_TRANSFER的中断请求位，但是这个中断并没有被使能。而被使能的中断没有被请求。
并且发现BNDT也没有持续运行到等于0.

eric2013

突发的限制是比BufferTransferLength小

  uint32_t SourceBurst;              /*!< Specifies the Burst transfer configuration for the source memory transfers.
                                         It specifies the amount of data to be transferred in a single non interruptible
                                         transaction.
                                         This parameter can be a value of @ref MDMA_Source_burst
                                         @note : the burst may be FIXED/INCR based on SourceInc value ,
                                        the BURST must be programmed as to ensure that the burst size will be lower than than
                                         BufferTransferLength */

  uint32_t DestBurst;                 /*!< Specifies the Burst transfer configuration for the destination memory transfers.
                                           It specifies the amount of data to be transferred in a single non interruptible
                                           transaction.
                                           This parameter can be a value of @ref MDMA_Destination_burst
                                           @note : the burst may be FIXED/INCR based on DestinationInc value ,
                                           the BURST must be programmed as to ensure that the burst size will be lower than than
                                           BufferTransferLength */

dreamland

eric2013 发表于 2024-12-1 09:34
突发的限制是比BufferTransferLength小

  uint32_t SourceBurst;              /*!< Specifies the Burs ...

是的，我刚才把32burst的数据宽度从WORD改为了byte，成功进入了中断。
我是否可以理解为必须保证BURST的长度 * 数据字节宽 <= BufferTransferLength 才可以？
比如说burst长度为32，字节宽为2（半字），BufferTransferLength 至少需要为64才可以

但是我在armfly上面的例程是这样的：
hmdmaIn.Init.DestDataSize = MDMA_DEST_DATASIZE_WORD; /* 目的地址数据宽度字节 */
hmdmaIn.Init.SourceBurst = MDMA_SOURCE_BURST_32BEATS; /* 源数据突发传输，32 次 */
hmdmaIn.Init.BufferTransferLength = 32; /* 每次传输 32 个字节，JPEG 的 FIFO 阀值是 32 字节 */
...
hmdmaOut.Init.SourceDataSize = MDMA_SRC_DATASIZE_WORD; /* 源地址数据宽度字 */
hmdmaOut.Init.SourceBurst = MDMA_SOURCE_BURST_32BEATS; /* 源数据突发传输，32 次 */
hmdmaOut.Init.BufferTransferLength = 32; /* 每次传输 32 个字节，JPEG 的 FIFO 阀值是 32 字节 */
这两个违反了我上面得到的结论，是例程有错误还是我的理解有错误呢？

eric2013

dreamland 发表于 2024-12-1 18:00
是的，我刚才把32burst的数据宽度从WORD改为了byte，成功进入了中断。
我是否可以理解为必须保证BURST的 ...

例子没问题。
