STM32H743的Timer触发DMA问题

bomb

兄弟在做个测试，用Timer，比如说TIM3的溢出，或者TIM3_CH2的CCR2的溢出，来触发DMA1_Stream0，DMA是用来读取GPIOA的数据IDR，但横竖怎么整也没能整出自动触发

能捕获到TIM3的溢出中断，在start dma的时候，也能捕获到dma的仅仅一次中断，然而tim3并不能自动触发dma
请各位兄弟指点

eric2013

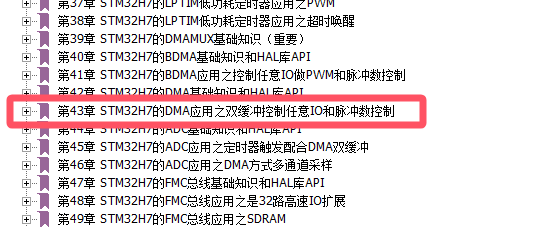

可以参考我这个，我这个是DMA + GPIO的输出，你修改下DMA的传输方向从IDR到DMA buf即可。

https://forum.anfulai.cn/forum.php? ... 6980&extra=page%3D1

bomb

这个是用于TIM自身的参数通过DMA存取到内存，但对其他外设不适用，就如章节抬头所言控制的是脉冲，即TIM_CHX的CCR数据

bomb

就是说，SignalID = HAL_DMAMUX1_REQ_GEN_TIM12_TRGO , 只能从stm32h7xx_hal_dma_ex.h 里预定义的Request generator Signal 选？
/** @defgroup DMAEx_MUX_SignalGeneratorID_selection DMAEx MUX SignalGeneratorID selection
  * @brief    DMAEx MUX SignalGeneratorID selection
  * @{
  */
#define HAL_DMAMUX1_REQ_GEN_DMAMUX1_CH0_EVT   0U   /*!< DMAMUX1 Request generator Signal is DMAMUX1 Channel0 Event */
#define HAL_DMAMUX1_REQ_GEN_DMAMUX1_CH1_EVT   1U   /*!< DMAMUX1 Request generator Signal is DMAMUX1 Channel1 Event */
#define HAL_DMAMUX1_REQ_GEN_DMAMUX1_CH2_EVT   2U   /*!< DMAMUX1 Request generator Signal is DMAMUX1 Channel2 Event */
#define HAL_DMAMUX1_REQ_GEN_LPTIM1_OUT        3U   /*!< DMAMUX1 Request generator Signal is LPTIM1 OUT             */
#define HAL_DMAMUX1_REQ_GEN_LPTIM2_OUT        4U   /*!< DMAMUX1 Request generator Signal is LPTIM2 OUT             */
#define HAL_DMAMUX1_REQ_GEN_LPTIM3_OUT        5U   /*!< DMAMUX1 Request generator Signal is LPTIM3 OUT             */
#define HAL_DMAMUX1_REQ_GEN_EXTI0             6U   /*!< DMAMUX1 Request generator Signal is EXTI0 IT               */
#define HAL_DMAMUX1_REQ_GEN_TIM12_TRGO        7U   /*!< DMAMUX1 Request generator Signal is TIM12 TRGO             */

#define HAL_DMAMUX2_REQ_GEN_DMAMUX2_CH0_EVT   0U   /*!< DMAMUX2 Request generator Signal is DMAMUX2 Channel0 Event */
#define HAL_DMAMUX2_REQ_GEN_DMAMUX2_CH1_EVT   1U   /*!< DMAMUX2 Request generator Signal is DMAMUX2 Channel1 Event */
#define HAL_DMAMUX2_REQ_GEN_DMAMUX2_CH2_EVT   2U   /*!< DMAMUX2 Request generator Signal is DMAMUX2 Channel2 Event */
#define HAL_DMAMUX2_REQ_GEN_DMAMUX2_CH3_EVT   3U   /*!< DMAMUX2 Request generator Signal is DMAMUX2 Channel3 Event */
#define HAL_DMAMUX2_REQ_GEN_DMAMUX2_CH4_EVT   4U   /*!< DMAMUX2 Request generator Signal is DMAMUX2 Channel4 Event */
#define HAL_DMAMUX2_REQ_GEN_DMAMUX2_CH5_EVT   5U   /*!< DMAMUX2 Request generator Signal is DMAMUX2 Channel5 Event */
#define HAL_DMAMUX2_REQ_GEN_DMAMUX2_CH6_EVT   6U   /*!< DMAMUX2 Request generator Signal is DMAMUX2 Channel6 Event */
#define HAL_DMAMUX2_REQ_GEN_LPUART1_RX_WKUP   7U   /*!< DMAMUX2 Request generator Signal is LPUART1 RX Wakeup      */
#define HAL_DMAMUX2_REQ_GEN_LPUART1_TX_WKUP   8U   /*!< DMAMUX2 Request generator Signal is LPUART1 TX Wakeup      */
#define HAL_DMAMUX2_REQ_GEN_LPTIM2_WKUP       9U   /*!< DMAMUX2 Request generator Signal is LPTIM2 Wakeup          */
#define HAL_DMAMUX2_REQ_GEN_LPTIM2_OUT       10U   /*!< DMAMUX2 Request generator Signal is LPTIM2 OUT             */
#define HAL_DMAMUX2_REQ_GEN_LPTIM3_WKUP      11U   /*!< DMAMUX2 Request generator Signal is LPTIM3 Wakeup          */
#define HAL_DMAMUX2_REQ_GEN_LPTIM3_OUT       12U   /*!< DMAMUX2 Request generator Signal is LPTIM3 OUT             */
#if defined(LPTIM4)
#define HAL_DMAMUX2_REQ_GEN_LPTIM4_WKUP      13U   /*!< DMAMUX2 Request generator Signal is LPTIM4 Wakeup          */
#endif /* LPTIM4 */
#if defined(LPTIM5)
#define HAL_DMAMUX2_REQ_GEN_LPTIM5_WKUP      14U   /*!< DMAMUX2 Request generator Signal is LPTIM5 Wakeup          */
#endif /* LPTIM5 */
#define HAL_DMAMUX2_REQ_GEN_I2C4_WKUP        15U   /*!< DMAMUX2 Request generator Signal is I2C4 Wakeup            */
#define HAL_DMAMUX2_REQ_GEN_SPI6_WKUP        16U   /*!< DMAMUX2 Request generator Signal is SPI6 Wakeup            */
#define HAL_DMAMUX2_REQ_GEN_COMP1_OUT        17U   /*!< DMAMUX2 Request generator Signal is Comparator 1 output    */
#define HAL_DMAMUX2_REQ_GEN_COMP2_OUT        18U   /*!< DMAMUX2 Request generator Signal is Comparator 2 output    */
#define HAL_DMAMUX2_REQ_GEN_RTC_WKUP         19U   /*!< DMAMUX2 Request generator Signal is RTC Wakeup             */
#define HAL_DMAMUX2_REQ_GEN_EXTI0            20U   /*!< DMAMUX2 Request generator Signal is EXTI0                  */
#define HAL_DMAMUX2_REQ_GEN_EXTI2            21U   /*!< DMAMUX2 Request generator Signal is EXTI2                  */
#define HAL_DMAMUX2_REQ_GEN_I2C4_IT_EVT      22U   /*!< DMAMUX2 Request generator Signal is I2C4 IT Event          */
#define HAL_DMAMUX2_REQ_GEN_SPI6_IT          23U   /*!< DMAMUX2 Request generator Signal is SPI6 IT                */
#define HAL_DMAMUX2_REQ_GEN_LPUART1_TX_IT    24U   /*!< DMAMUX2 Request generator Signal is LPUART1 Tx IT          */
#define HAL_DMAMUX2_REQ_GEN_LPUART1_RX_IT    25U   /*!< DMAMUX2 Request generator Signal is LPUART1 Rx IT          */
#if defined(ADC3)
#define HAL_DMAMUX2_REQ_GEN_ADC3_IT          26U   /*!< DMAMUX2 Request generator Signal is ADC3 IT                */
#define HAL_DMAMUX2_REQ_GEN_ADC3_AWD1_OUT    27U   /*!< DMAMUX2 Request generator Signal is ADC3 Analog Watchdog 1 output */
#endif /* ADC3 */
#define HAL_DMAMUX2_REQ_GEN_BDMA_CH0_IT      28U   /*!< DMAMUX2 Request generator Signal is BDMA Channel 0 IT      */
#define HAL_DMAMUX2_REQ_GEN_BDMA_CH1_IT      29U   /*!< DMAMUX2 Request generator Signal is BDMA Channel 1 IT      */

eric2013

bomb 发表于 2024-11-28 10:39
就是说，SignalID = HAL_DMAMUX1_REQ_GEN_TIM12_TRGO , 只能从stm32h7xx_hal_dma_ex.h 里预定义的Request g ...

这个帖子里面做了详细的区分，我那个是用的外部触发源方式。

区分STM32H7的DMAMUX中同步触发源和外部触发源以及配套的几个实战案例
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=98811
