H723 SPI4 读写 w25q128 波形验证失真

SJUMP

这是我采集的 SCK 的波形 ，频率是 9M，MOSI 和 MISO也是类似的变形。虽然波形变形严重，但是 SPI4 还是能正常读写 flash 。

并且如果把 flash 去了，直接量 STM32H723 引脚，还是一样的变形严重。
请问一下这个是什么情况？偶尔出现一个bit 的错误也难以察觉呀。

SCK 波形

SJUMP

正常来说应该是方波才对吧？我把频率降到 500 K的时候，出来的波形就是方波。

fxyc87

我的723到20M还正常，再高波形就不好了。9M不太应该，电路 原理图呢？

eric2013

SJUMP 发表于 2024-11-21 17:34
正常来说应该是方波才对吧？我把频率降到 500 K的时候，出来的波形就是方波。

你这个9M，波形效果有点太差了。

SJUMP

fxyc87 发表于 2024-11-22 08:44
我的723到20M还正常，再高波形就不好了。9M不太应该，电路 原理图呢？

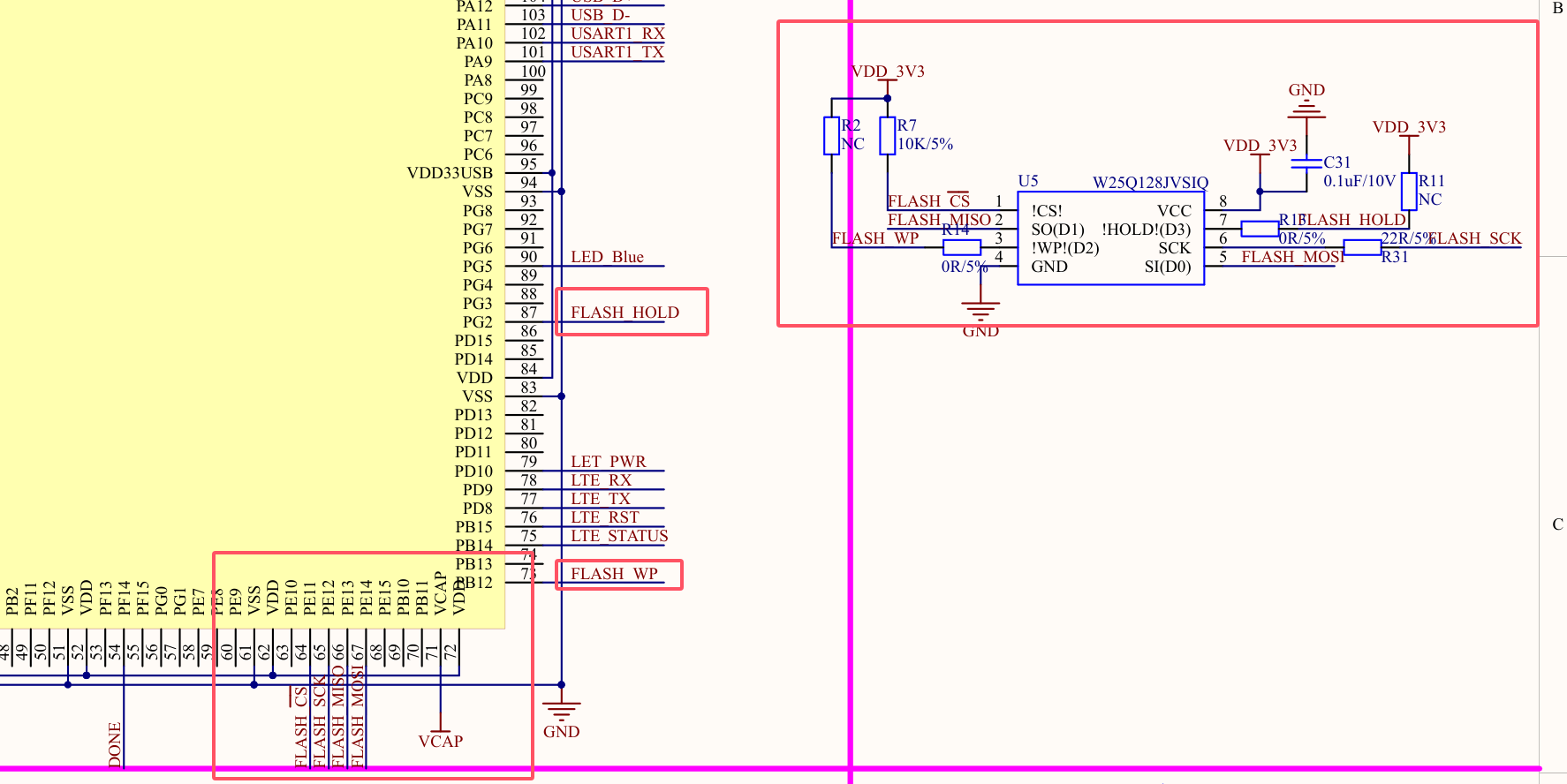

请帮忙看看呢？这原理图有问题吗？

原理图

SJUMP

会不会跟电源有关，我这边是使用的 12V供电，所以直接就使用的 DCDC 没使用 LDO

eric2013

SJUMP 发表于 2024-11-22 10:34
会不会跟电源有关，我这边是使用的 12V供电，所以直接就使用的 DCDC 没使用 LDO

可以把你的电源也接上示波器，看看有没有同步的纹波效果。
