STMf407ZGT6 在配置 PE4 引脚后，Debug 无法选择 JTAG (4 pins)，这是什么原因？

eric2013 · 发表于 2024-10-13 00:54:48

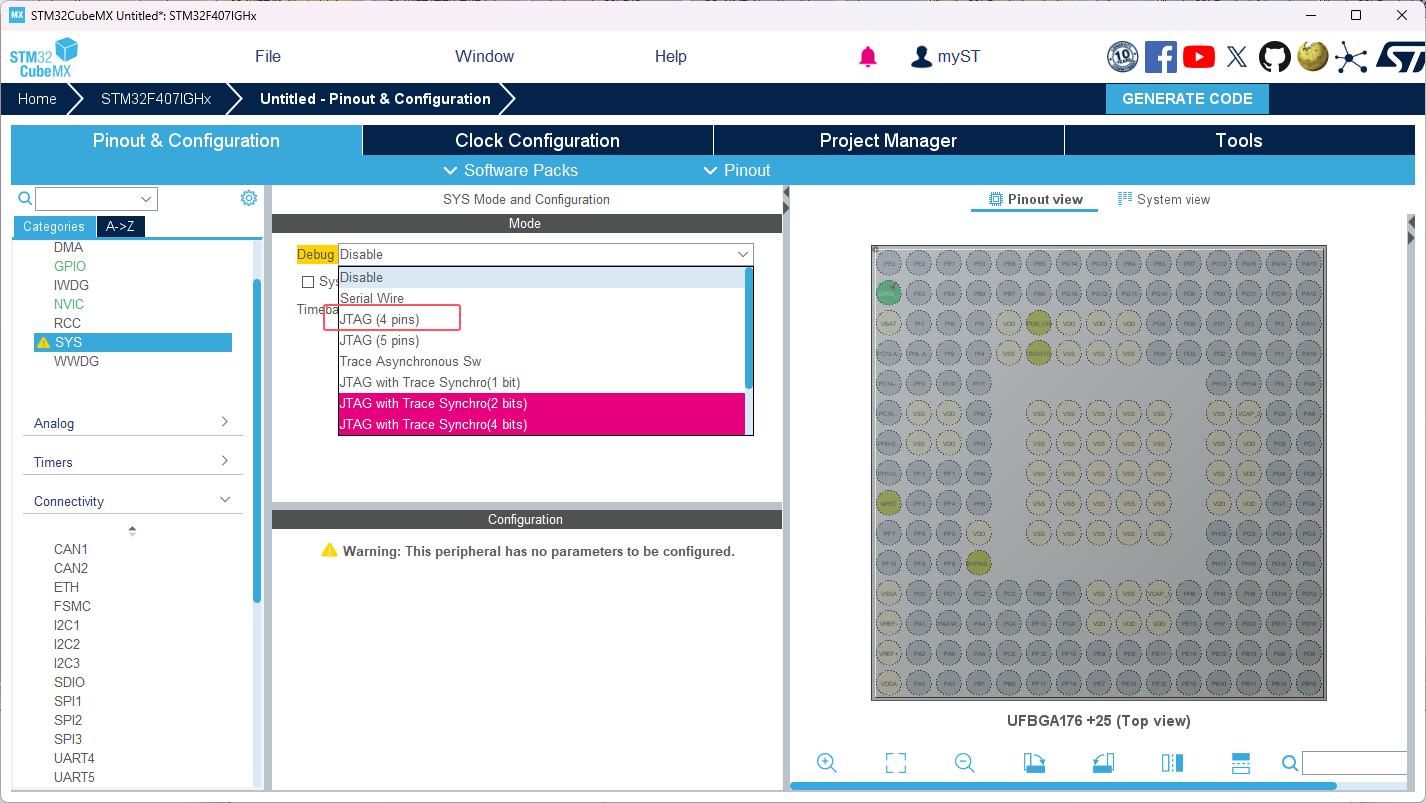

测试了下407IG没有这个问题

刘心武 · 发表于 2024-10-13 21:55:05

eric2013 发表于 2024-10-13 00:54
测试了下407IG没有这个问题

请问你配置的是中断模式吗？输入和输出模式是对 JTAG 4 pins 没有影响的。

eric2013 · 发表于 2024-10-14 09:57:46

刘心武发表于 2024-10-13 21:55
请问你配置的是中断模式吗？输入和输出模式是对 JTAG 4 pins 没有影响的。

确实，和你楼主位描述的一致

skyshine · 发表于 2024-10-14 10:46:58

估计是cubemx的bug，实测PA4 PB4 PC4 PD4 PE4 PF4 PG4有任何一个配置成中断都没法使用4线JTAG，cubemx版本6.8.1

skyshine · 发表于 2024-10-14 10:52:43

楼主改用swd吧，这样还能少接两根线

刘心武 · 发表于 2024-10-14 13:15:47

skyshine 发表于 2024-10-14 10:52
楼主改用swd吧，这样还能少接两根线

可以用 sw，我好奇的是 JTAG 5 pins 可以用，为什么 4 pins 无法使用

eric2013 · 发表于 2024-10-14 16:03:28

刘心武发表于 2024-10-14 13:15
可以用 sw，我好奇的是 JTAG 5 pins 可以用，为什么 4 pins 无法使用

猜测可能JTAG使用4 pins应该内部将这个中断逻辑控制电路占用了。或者就是个bug，这里做了下规避

yono · 发表于 2024-10-14 19:51:47

给st发邮件问问
