像这种GND地线收到干扰、波动,怎么解决

[复制链接]

287

主题

100

回帖

961

积分

金牌会员

积分
961
发表于 2024-7-28 16:15:54 | 显示全部楼层 |阅读模式
像这种GND地线收到干扰、波动,怎么解决

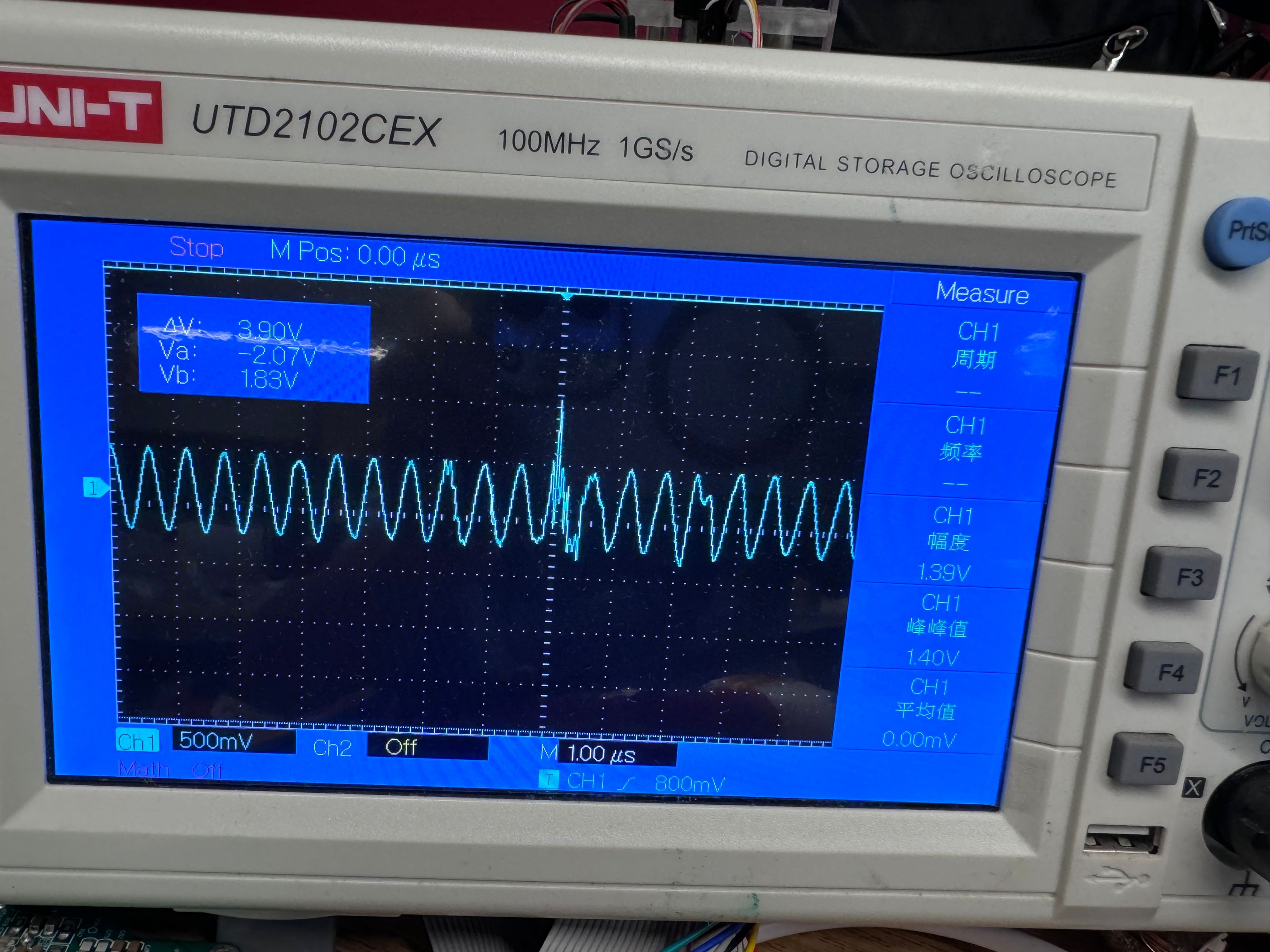

像这种GND地线收到干扰、波动,怎么解决呢?按道理,GND是零点位也就是平稳的直线才对。(电路系统有2M 100多V vpp的超声信号输出)




回复

使用道具 举报

357

主题

2194

回帖

3270

积分

版主

Rank: 7Rank: 7Rank: 7

积分
3270
发表于 2024-7-29 14:02:06 | 显示全部楼层
这个干扰波形倒是很有规律,算出来的频率大概是1.5MHz,那么电路中产生这个频率的电路是哪个,可以对应的找。
回复

使用道具 举报

35

主题

221

回帖

326

积分

高级会员

积分
326
发表于 2024-7-29 14:32:09 | 显示全部楼层
有规律就好办了啊,找到对应有可能产生这个频率的电路,然后去看设计排查原因了。
