[C] 纯文本查看 复制代码
/*
*********************************************************************************************************
*
* 模块名称 : 主程序模块
* 文件名称 : main.c
* 版 本 : V1.0
* 说 明 : DMA2D功能测试。
* 实验目的：
* 1. 学习DMA2D显示色块，位图，Alpha混合和图片混合等。
* 实验内容：

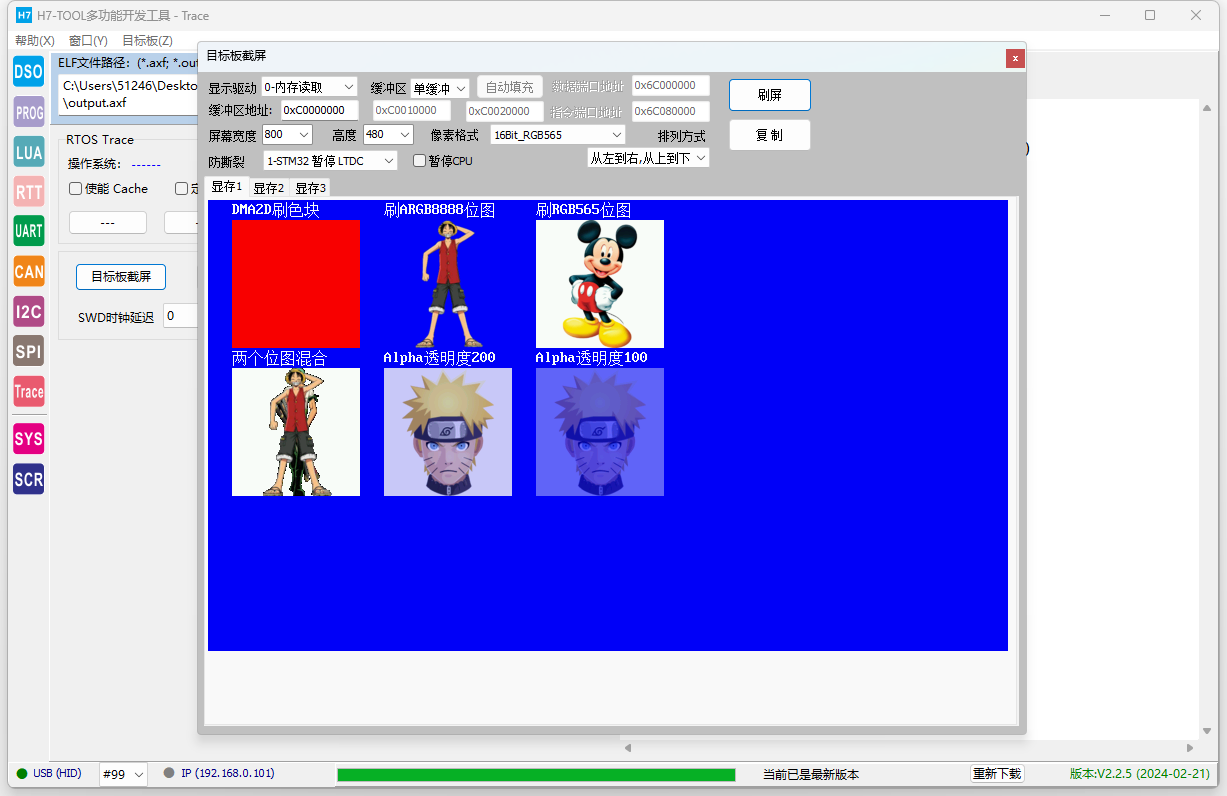

* 1. 启动1个200ms的自动重装定时器，让LED2每200ms翻转一次。
* 2. 第1个图：使用DMA2D刷色块。
* 3. 第2个图：显示ARGB8888位图。
* 4. 第3个图：显示RGB565位图。
* 5. 第4个图：两个位图混合。
* 6. 第5个图：Alpha透明度200的位图显示。
* 7. 第6个图：Alpha透明度100的位图显示。
* 注意事项：
* 1. 本实验推荐使用串口软件SecureCRT查看打印信息，波特率115200，数据位8，奇偶校验位无，停止位1。
* 2. 务必将编辑器的缩进参数和TAB设置为4来阅读本文件，要不代码显示不整齐。
*
* 修改记录 :
* 版本号 日期 作者 说明
* V1.0 2019-04-26 Eric2013 1. CMSIS软包版本 V5.4.0
* 2. HAL库版本 V1.3.0
* V1.1 2020-12-31 Eric2013 1. CMSIS软包版本 V5.7.0
* 2. HAL库版本 V1.9.0
*
* Copyright (C), 2020-2030, 安富莱电子 [url]www.armfly.com[/url]
*
*********************************************************************************************************
*/
#include "bsp.h" /* 底层硬件驱动 */
/* 定义例程名和例程发布日期 */
#define EXAMPLE_NAME "V7-DMA2D功能测试（显示色块，位图，Alpha混合和图片混合等）"
#define EXAMPLE_DATE "2019-04-26"
#define DEMO_VER "1.0"
static void PrintfHelp(void);
static void PrintfLogo(void);
/* DMA2D颜色填充功能 */
static void _DMA2D_Fill(void * pDst,
uint32_t xSize,
uint32_t ySize,
uint32_t OffLine,
uint32_t ColorIndex,
uint32_t PixelFormat);
/* 通过DMA2D从前景层复制指定区域的颜色数据到目标区域 */
static void _DMA2D_Copy(void * pSrc,
void * pDst,
uint32_t xSize,
uint32_t ySize,
uint32_t OffLineSrc,
uint32_t OffLineDst,
uint32_t PixelFormat);
/* 前景层和目标区域的颜色混合 */
static void _DMA2D_MixColorsBulk(uint32_t * pColorFG,
uint32_t OffLineSrcFG,
uint32_t * pColorDst,
uint32_t OffLineDst,
uint32_t xSize,
uint32_t ySize,
uint8_t Intens);
/* 前景层和背景层的颜色混合 */
static void _DMA2D_AlphaBlendingBulk(uint32_t * pColorFG,
uint32_t OffLineSrcFG,
uint32_t * pColorBG,
uint32_t OffLineSrcBG,
uint32_t * pColorDst,
uint32_t OffLineDst,
uint32_t xSize,
uint32_t ySize);
/* ARGB8888格式位图显示 */
static void _DMA2D_DrawAlphaBitmap(void * pDst,
void * pSrc,
uint32_t xSize,
uint32_t ySize,
uint32_t OffLineSrc,
uint32_t OffLineDst,
uint32_t PixelFormat);
/* 图片数据 */
extern const uint32_t _aclufei[128*128*4];
extern const uint32_t _acsuolong[128*128*4];
extern const uint16_t _achuoying[128*128*2];
extern const uint16_t _acmickey[128*128*2];
/*
*********************************************************************************************************
* 函 数 名: main
* 功能说明: c程序入口
* 形 参: 无
* 返 回 值: 错误代码(无需处理)
*********************************************************************************************************
*/
int main(void)
{
uint16_t ucBright; /* 背光亮度(0-255) */
FONT_T tFont; /* 定义一个字体结构体变量，用于设置字体参数 */
/* 设置字体参数 */
{
tFont.FontCode = FC_ST_16; /* 字体代码 16点阵 */
tFont.FrontColor = CL_WHITE; /* 字体颜色 */
tFont.BackColor = CL_BLUE; /* 文字背景颜色 */
tFont.Space = 0; /* 文字间距，单位 = 像素 */
}
bsp_Init(); /* 硬件初始化 */
PrintfLogo(); /* 打印例程名称和版本等信息 */
PrintfHelp(); /* 打印操作提示 */
/* 延迟200ms再点亮背光，避免瞬间高亮 */
bsp_DelayMS(200);
LCD_ClrScr(CL_BLUE);
/* 界面整体显示完毕后，再打开背光，设置为缺省亮度 */
bsp_DelayMS(100);
ucBright = BRIGHT_DEFAULT;
LCD_SetBackLight(ucBright);
/* 第1个图：使用DMA2D刷色块 ##############################################################*/
LCD_DispStr(24, 2, "DMA2D刷色块", &tFont);
_DMA2D_Fill((void *)(SDRAM_LCD_BUF1 + g_LcdWidth*20*2 + 24*2), /* 显示起始地址(24, 20) */
128, /* 色块长 */
128, /* 色块高 */
g_LcdWidth-128, /* 色块行偏移 */
CL_RED, /* 色块颜色 */
LTDC_PIXEL_FORMAT_RGB565); /* 色块颜色格式 */
/* 第2个图：显示ARGB8888位图 ##############################################################*/
LCD_DispStr(176, 2, "刷ARGB8888位图", &tFont);
_DMA2D_DrawAlphaBitmap((void *)(SDRAM_LCD_BUF1 + g_LcdWidth*20*2 + 176*2), /* 显示起始地址(176, 20) */
(void *)_aclufei, /* 位图地址 */
128, /* 位图长 */
128, /* 位图高 */
0, /* 位图行偏移 */
g_LcdWidth-128, /* 目标区行偏移 */
LTDC_PIXEL_FORMAT_RGB565); /* 目标区颜色格式 */
/* 第3个图：显示RGB565位图 ##############################################################*/
LCD_DispStr(328, 2, "刷RGB565位图", &tFont);
_DMA2D_Copy((uint32_t *)_acmickey, /* 位图地址 */
(uint32_t *)(SDRAM_LCD_BUF1 + g_LcdWidth*20*2 + 328*2), /* 显示起始地址(328, 20) */
128, /* 位图长 */
128, /* 位图高 */
0, /* 位图行偏移 */
g_LcdWidth-128, /* 目标区行偏移 */
LTDC_PIXEL_FORMAT_RGB565); /* 目标区颜色格式 */
/* 第4个图：两个位图混合 ##############################################################*/
LCD_DispStr(24, 150, "两个位图混合", &tFont);
_DMA2D_AlphaBlendingBulk((uint32_t *)_aclufei, /* 前景层位图地址 */
0, /* 前景层行偏移 */
(uint32_t *)_acsuolong, /* 背景层位图地址 */
0, /* 背景层行偏移 */
(uint32_t *)(SDRAM_LCD_BUF1 + g_LcdWidth*168*2 + 24*2), /* 显示起始地址(24, 168) */
g_LcdWidth-128, /* 目标区行偏移 */
128, /* 目标区长 */
128); /* 目标区高 */
/* 第5个图：Alpha透明度200的位图显示 #######################################################*/
LCD_DispStr(176, 150, "Alpha透明度200", &tFont);
_DMA2D_MixColorsBulk((uint32_t *)_achuoying, /* 位图地址 */
0, /* 位图行偏移 */
(uint32_t *)(SDRAM_LCD_BUF1 + g_LcdWidth*168*2 + 176*2), /* 显示起始地址(176, 168) */
g_LcdWidth-128, /* 目标区行偏移 */
128, /* 目标区长 */
128, /* 目标区高 */
200); /* 位图显示透明度200 */
/* 第6个图：Alpha透明度100的位图显示 ####################################################*/
LCD_DispStr(328, 150, "Alpha透明度100", &tFont);
_DMA2D_MixColorsBulk((uint32_t *)_achuoying, /* 位图地址 */
0, /* 位图行偏移 */
(uint32_t *)(SDRAM_LCD_BUF1 + g_LcdWidth*168*2 + 328*2), /* 显示起始地址(328, 168) */
g_LcdWidth-128, /* 目标区行偏移 */
128, /* 目标区长 */
128, /* 目标区高 */
100); /* 位图显示透明度200 */
bsp_StartAutoTimer(0, 200); /* 启动1个200ms的自动重装的定时器，软件定时器0 */
while (1)
{
bsp_Idle();
/* 判断软件定时器0是否超时 */
if(bsp_CheckTimer(0))
{
/* 每隔200ms 进来一次 */
bsp_LedToggle(2);
}
}
}
/*
*********************************************************************************************************
* 函 数 名: _DMA2D_Fill
* 功能说明: DMA2D颜色填充功能
* 形 参: pDst 颜色数据目的地址
* xSize 色块X轴大小，即每行像素数
* ySize 色块Y轴大小，即行数
* OffLine 前景层图像的行偏移
* ColorIndex 色块颜色值
* PixelFormat 目标区颜色格式
* 返 回 值: 无
*********************************************************************************************************
*/
static void _DMA2D_Fill(void * pDst,
uint32_t xSize,
uint32_t ySize,
uint32_t OffLine,
uint32_t ColorIndex,
uint32_t PixelFormat)
{

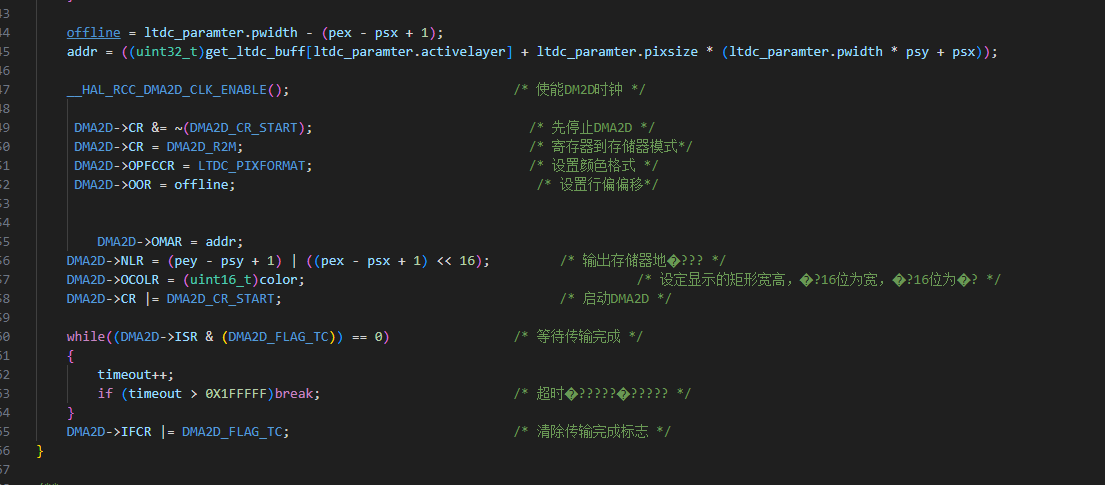

/* DMA2D采用寄存器到存储器模式, 这种模式用不到前景层和背景层 */
DMA2D->CR = 0x00030000UL | (1 << 9);
DMA2D->OCOLR = ColorIndex;
DMA2D->OMAR = (uint32_t)pDst;
DMA2D->OOR = OffLine;
DMA2D->OPFCCR = PixelFormat;
DMA2D->NLR = (uint32_t)(xSize << 16) | (uint16_t)ySize;
/* 启动传输 */
DMA2D->CR |= DMA2D_CR_START;
/* 等待DMA2D传输完成 */
while (DMA2D->CR & DMA2D_CR_START) {}
}
/*
*********************************************************************************************************
* 函 数 名: _DMA2D_Copy
* 功能说明: 通过DMA2D从前景层复制指定区域的颜色数据到目标区域
* 形 参: pSrc 颜色数据源地址
* pDst 颜色数据目的地址
* xSize 目的区域的X轴大小，即每行像素数
* ySize 目的区域的Y轴大小，即行数
* OffLineSrc 前景层图像的行偏移
* OffLineDst 输出的行偏移
* PixelFormat 目标区颜色格式
* 返 回 值: 无
*********************************************************************************************************
*/
static void _DMA2D_Copy(void * pSrc,
void * pDst,
uint32_t xSize,
uint32_t ySize,
uint32_t OffLineSrc,
uint32_t OffLineDst,
uint32_t PixelFormat)
{
/* DMA2D采用存储器到存储器模式, 这种模式是前景层作为DMA2D输入 */
DMA2D->CR = 0x00000000UL | (1 << 9);
DMA2D->FGMAR = (uint32_t)pSrc;
DMA2D->OMAR = (uint32_t)pDst;
DMA2D->FGOR = OffLineSrc;
DMA2D->OOR = OffLineDst;
/* 前景层和输出区域都采用的RGB565颜色格式 */
DMA2D->FGPFCCR = LTDC_PIXEL_FORMAT_RGB565;
DMA2D->OPFCCR = LTDC_PIXEL_FORMAT_RGB565;
DMA2D->NLR = (uint32_t)(xSize << 16) | (uint16_t)ySize;
/* 启动传输 */
DMA2D->CR |= DMA2D_CR_START;
/* 等待DMA2D传输完成 */
while (DMA2D->CR & DMA2D_CR_START) {}
}
/*
*********************************************************************************************************
* 函 数 名: _DMA2D_MixColorsBulk
* 功能说明: 前景层和目标区域的颜色混合
* 形 参: pColorFG 前景层数据源地址
* OffLineSrcFG 前景层图像的行偏移
* pColorDst 目标区数据地址
* OffLineDst 目标区的行偏移
* xSize 目的区域的X轴大小，即每行像素数
* ySize 目的区域的Y轴大小，即行数
* Intens 设置前景层的透明度，255表示完全不透明，0表示完全透明
* 返 回 值: 无
*********************************************************************************************************
*/
static void _DMA2D_MixColorsBulk(uint32_t * pColorFG,
uint32_t OffLineSrcFG,
uint32_t * pColorDst,
uint32_t OffLineDst,
uint32_t xSize,
uint32_t ySize,
uint8_t Intens)
{
/* DMA2D采用存储器到存储器模式, 这种模式前景层和背景层作为DMA2D输入，且支持颜色格式转换和颜色混合 */
DMA2D->CR = 0x00020000UL | (1 << 9);
DMA2D->FGMAR = (uint32_t)pColorFG;
DMA2D->BGMAR = (uint32_t)pColorDst;
DMA2D->OMAR = (uint32_t)pColorDst;
DMA2D->FGOR = OffLineSrcFG;
DMA2D->BGOR = OffLineDst;
DMA2D->OOR = OffLineDst;
/* 前景层，背景层和输出区都是用的RGB565格式 */
DMA2D->FGPFCCR = LTDC_PIXEL_FORMAT_RGB565
| (1UL << 16)
| ((uint32_t)Intens << 24);
DMA2D->BGPFCCR = LTDC_PIXEL_FORMAT_RGB565;
DMA2D->OPFCCR = LTDC_PIXEL_FORMAT_RGB565;
DMA2D->NLR = (uint32_t)(xSize << 16) | (uint16_t)ySize;
/* 启动传输 */
DMA2D->CR |= DMA2D_CR_START;
/* 等待DMA2D传输完成 */
while (DMA2D->CR & DMA2D_CR_START) {}
}
/*
*********************************************************************************************************
* 函 数 名: _DMA2D_AlphaBlendingBulk
* 功能说明: 前景层和背景层的颜色混合
* 形 参: pColorFG 前景层源数据地址
* OffLineSrcFG 前景层源数据行偏移
* pColorBG 背景层源数据地址
* OffLineSrcBG 背景层源数据行偏移
* pColorDst 目标区地址
* OffLineDst 目标区行偏移
* xSize 目标区域的X轴大小，即每行像素数
* ySize 目标区域的Y轴大小，即行数
* 返 回 值: 无
*********************************************************************************************************
*/
static void _DMA2D_AlphaBlendingBulk(uint32_t * pColorFG,
uint32_t OffLineSrcFG,
uint32_t * pColorBG,
uint32_t OffLineSrcBG,
uint32_t * pColorDst,
uint32_t OffLineDst,
uint32_t xSize,
uint32_t ySize)
{
/* DMA2D采用存储器到存储器模式, 这种模式前景层和背景层作为DMA2D输入，且支持颜色格式转换和颜色混合 */
DMA2D->CR = 0x00020000UL | (1 << 9);
DMA2D->FGMAR = (uint32_t)pColorFG;
DMA2D->BGMAR = (uint32_t)pColorBG;
DMA2D->OMAR = (uint32_t)pColorDst;
DMA2D->FGOR = OffLineSrcFG;
DMA2D->BGOR = OffLineSrcBG;
DMA2D->OOR = OffLineDst;
/* 前景层，背景层采用ARGB8888格式，输出区采用RGB565格式 */
DMA2D->FGPFCCR = LTDC_PIXEL_FORMAT_ARGB8888;
DMA2D->BGPFCCR = LTDC_PIXEL_FORMAT_ARGB8888;
DMA2D->OPFCCR = LTDC_PIXEL_FORMAT_RGB565;
DMA2D->NLR = (uint32_t)(xSize << 16) | (uint16_t)ySize;
/* 启动传输 */
DMA2D->CR |= DMA2D_CR_START;
/* 等待DMA2D传输完成 */
while (DMA2D->CR & DMA2D_CR_START) {}
}
/*
*********************************************************************************************************
* 函 数 名: _DMA2D_DrawAlphaBitmap
* 功能说明: ARGB8888格式位图显示
* 形 参: pDst 目标区地址
* pSrc 源数据地址，即位图首地址
* xSize 目标区域的X轴大小，即每行像素数
* ySize 目标区域的Y轴大小，即行数
* OffLineSrc 源数据行偏移
* OffLineDst 目标区行偏移
* PixelFormat 目标区颜色格式
* 返 回 值: 无
*********************************************************************************************************
*/
static void _DMA2D_DrawAlphaBitmap(void * pDst,
void * pSrc,
uint32_t xSize,
uint32_t ySize,
uint32_t OffLineSrc,
uint32_t OffLineDst,
uint32_t PixelFormat)
{
/* DMA2D采用存储器到存储器模式, 这种模式前景层和背景层作为DMA2D输入，且支持颜色格式转换和颜色混合 */
DMA2D->CR = 0x00020000UL | (1 << 9);
DMA2D->FGMAR = (uint32_t)pSrc;
DMA2D->BGMAR = (uint32_t)pDst;
DMA2D->OMAR = (uint32_t)pDst;
DMA2D->FGOR = OffLineSrc;
DMA2D->BGOR = OffLineDst;
DMA2D->OOR = OffLineDst;
/* 前景层颜色格式是LTDC_PIXEL_FORMAT_ARGB8888，即位图的颜色格式，背景层和输出区颜色格式可配置 */
DMA2D->FGPFCCR = LTDC_PIXEL_FORMAT_ARGB8888;
DMA2D->BGPFCCR = PixelFormat;
DMA2D->OPFCCR = PixelFormat;
DMA2D->NLR = (uint32_t)(xSize << 16) | (uint16_t)ySize;
/* 启动传输 */
DMA2D->CR |= DMA2D_CR_START;
/* 等待DMA2D传输完成 */
while (DMA2D->CR & DMA2D_CR_START) {}
}
/*
*********************************************************************************************************
* 函 数 名: PrintfHelp
* 功能说明: 打印操作提示
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
static void PrintfHelp(void)
{
printf("操作提示:\r\n");
printf("1. 第1个图：使用DMA2D刷色块\r\n");
printf("2. 第2个图：显示ARGB8888位图\r\n");
printf("3. 第3个图：显示RGB565位图\r\n");
printf("4. 第4个图：两个位图混合\r\n");
printf("5. 第5个图：Alpha透明度200\r\n");
printf("6. 第6个图：Alpha透明度100\r\n");
}
/*
*********************************************************************************************************
* 函 数 名: PrintfLogo
* 功能说明: 打印例程名称和例程发布日期, 接上串口线后，打开PC机的超级终端软件可以观察结果
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
static void PrintfLogo(void)
{
printf("*************************************************************\n\r");
/* 检测CPU ID */
{
uint32_t CPU_Sn0, CPU_Sn1, CPU_Sn2;
CPU_Sn0 = *(__IO uint32_t*)(0x1FF1E800);
CPU_Sn1 = *(__IO uint32_t*)(0x1FF1E800 + 4);
CPU_Sn2 = *(__IO uint32_t*)(0x1FF1E800 + 8);
printf("\r\nCPU : STM32H743XIH6, BGA240, 主频: %dMHz\r\n", SystemCoreClock / 1000000);
printf("UID = %08X %08X %08X\n\r", CPU_Sn2, CPU_Sn1, CPU_Sn0);
}
printf("\n\r");
printf("*************************************************************\n\r");
printf("* 例程名称 : %s\r\n", EXAMPLE_NAME); /* 打印例程名称 */
printf("* 例程版本 : %s\r\n", DEMO_VER); /* 打印例程版本 */
printf("* 发布日期 : %s\r\n", EXAMPLE_DATE); /* 打印例程日期 */
/* 打印ST的HAL库版本 */
printf("* HAL库版本 : V1.9.0 (STM32H7xx HAL Driver)\r\n");
printf("* \r\n"); /* 打印一行空格 */
printf("* QQ : 1295744630 \r\n");
printf("* 旺旺 : armfly\r\n");
printf("* Email : [email]armfly@qq.com[/email] \r\n");
printf("* 微信公众号: armfly_com \r\n");
printf("* 淘宝店: armfly.taobao.com\r\n");
printf("* Copyright [url]www.armfly.com[/url] 安富莱电子\r\n");
printf("*************************************************************\n\r");
}
/***************************** 安富莱电子 [url]www.armfly.com[/url] (END OF FILE) *********************************/
2 个金币
发表于 2024-7-6 20:18:54
楼主
发表于 2024-7-8 09:26:43
