用有源晶振为ADS1255提供时钟，但ADC无法正常工作

习惯了寂寞

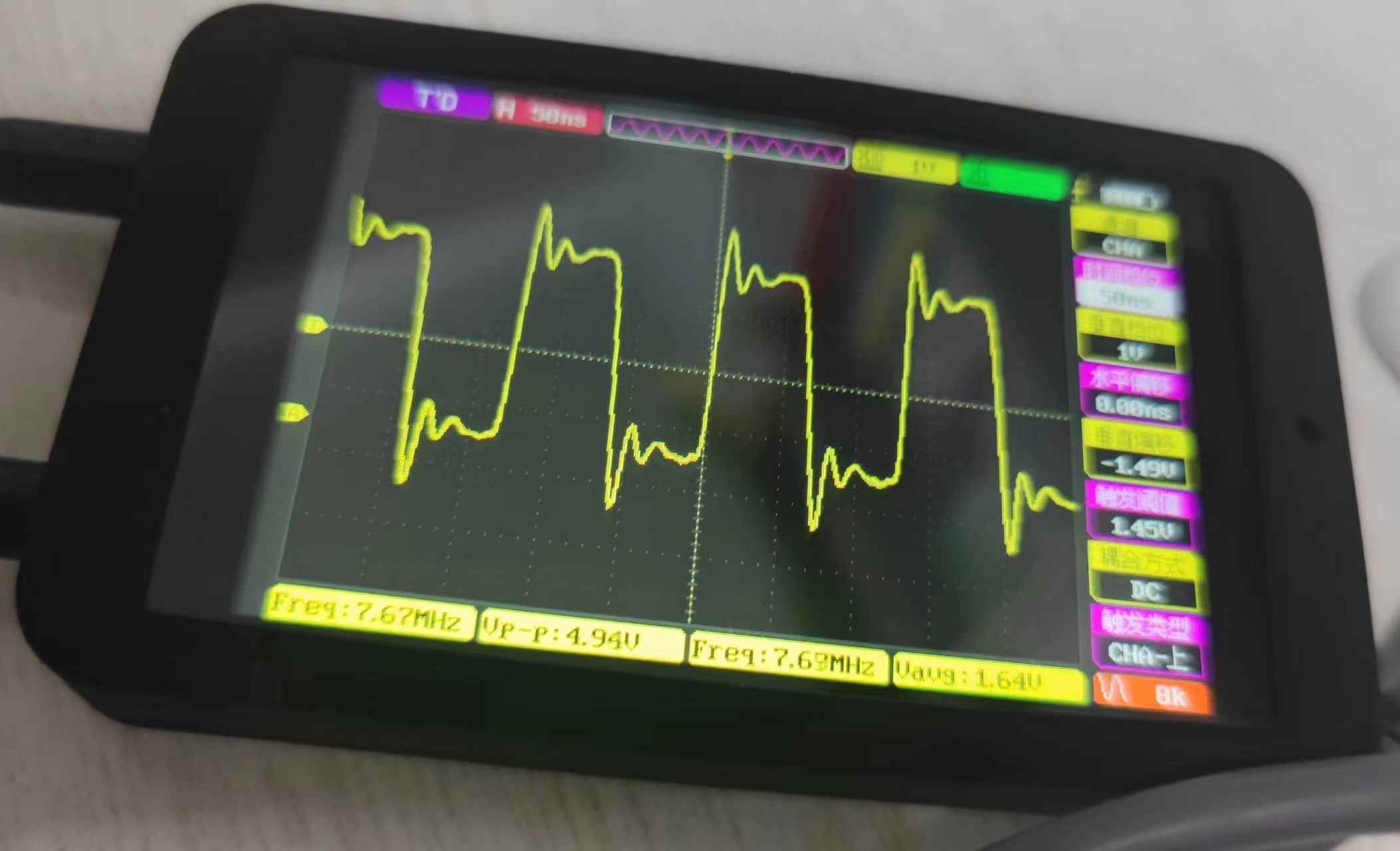

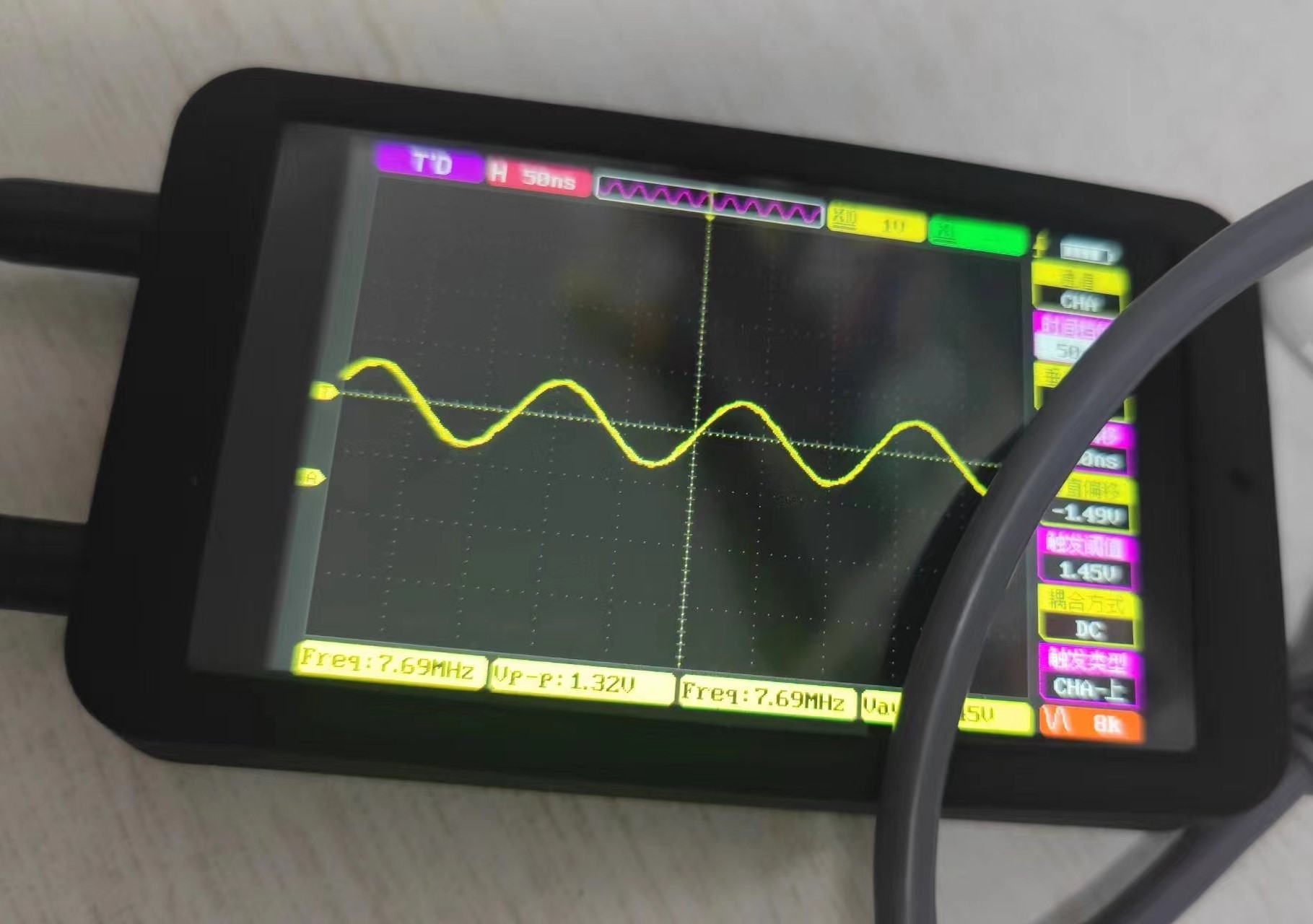

前面的项目中一直使用无源晶振作为ADS1255的时钟，可以正常运行。但因项目需要使用，将无源晶振改换为有源晶振后，虽然也有波形，但是ADS1255无法过初始化，DRDY引脚一直为低电平，图中放了无源和有源晶振产生的波形，都是7.69MHz，只不过无源的接近正弦，有源的接近方波。ADS1255的初始化代码如下（使用无源晶振可以运行）。请各位大佬指点一下。
#include "ads1256.h"

//-----------------------------------------------------------------------------------------------//
//        Pin assign
//        STM32                     ADS1256
//        GPIOA_Pin_8         <--- DRDY
//        GPIOB_Pin_12         ---> CS
//        GPIOB_Pin_13         ---> SCK
//        GPIOB_Pin_14(MISO)  <--- DOUT
//        GPIOB_Pin_15(MOSI)  ---> DIN
//-----------------------------------------------------------------------------------------------//

/*端口定义*/

#define RCC_DRDY            RCC_APB2Periph_GPIOA
#define PORT_DRDY            GPIOA
#define PIN_DRDY            GPIO_Pin_8

#define RCC_RST                RCC_APB2Periph_GPIOA
#define PORT_RST            GPIOA
#define PIN_RST                GPIO_Pin_11

#define RCC_CS                RCC_APB2Periph_GPIOB
#define PORT_CS                GPIOB
#define PIN_CS                GPIO_Pin_12

#define CS_0()                GPIO_ResetBits(PORT_CS, PIN_CS);
#define CS_1()                GPIO_SetBits(PORT_CS, PIN_CS);
#define ADS1256_DRDY          (PORT_DRDY->IDR & PIN_DRDY)

//-----------------------------------------------------------------------------------------------//
//  函数名称：    SPI2_Init()
//    函数功能：    SPI通信初始化
//    入口参数：    无
//    出口参数：    无
//    全局变量：    无
//    函数说明：    无
//-----------------------------------------------------------------------------------------------//
void SPI2_Init(void)
{
    SPI_InitTypeDef  SPI_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;
    /****Initial SPI2******************/

    /* Enable SPI2 and GPIOB clocks */
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2, ENABLE);

    /* Configure SPI2 pins: NSS(PB12), SCK(PB13), MISO(PB14) and MOSI(PB15) */
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;                            //复用推挽输出
    GPIO_Init(GPIOB, &GPIO_InitStructure);

     /* SPI2 configuration */
    SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;         //SPI2设置为两线全双工
    SPI_InitStructure.SPI_Mode = SPI_Mode_Master;                                //设置SPI2为主模式
    SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;                             //SPI发送接收8位帧结构
    SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;                                   //串行时钟在不操作时，时钟为低电平
    SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;                                 //第一个时钟沿开始采样数据
    SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;                                  //NSS信号由软件（使用SSI位）管理
    SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;         //定义波特率预分频的值:波特率预分频值为8
    SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;                           //数据传输从MSB位开始
    SPI_InitStructure.SPI_CRCPolynomial = 7;                                     //CRC值计算的多项式
    SPI_Init(SPI2, &SPI_InitStructure);

    /* Enable SPI2  */
    SPI_Cmd(SPI2, ENABLE);
}
//-----------------------------------------------------------------------------------------------//
//  函数名称：    Init_ADS1256_GPIO()
//    函数功能：    初始化ADS1256 GPIO
//    入口参数：    无
//    出口参数：    无
//    全局变量：    无
//    函数说明：    无
//-----------------------------------------------------------------------------------------------//
void Init_ADS1256_GPIO(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_DRDY | RCC_CS, ENABLE);

    GPIO_InitStructure.GPIO_Pin = PIN_DRDY;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;                            //上拉输入
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(PORT_DRDY, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = PIN_RST;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;                          //推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;                         //IO口速度为50MHz
    GPIO_Init(PORT_RST, &GPIO_InitStructure);                                 //根据设定参数初始化GPIOB.5
    GPIO_SetBits(PORT_RST,PIN_RST);                                             //PB.5 输出高

    //SPI2 NSS
    CS_1();
    GPIO_InitStructure.GPIO_Pin = PIN_CS;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(PORT_CS, &GPIO_InitStructure);

    SPI2_Init();
}
//-----------------------------------------------------------------------------------------------//
//  函数名称：    SPI_WriteByte()
//    函数功能：    模拟SPI通信
//    入口参数：    TxData:发送的SPI数据
//    出口参数：    RxData:接收的SPI数据
//    全局变量：    无
//    函数说明：    发送接收函数
//-----------------------------------------------------------------------------------------------//
unsigned char SPI_WriteByte(unsigned char TxData)
{
    unsigned char RxData=0;
    while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_TXE)==RESET);
    SPI_I2S_SendData(SPI2,TxData);
    while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_RXNE)==RESET);
    RxData=SPI_I2S_ReceiveData(SPI2);
    return RxData;
}
//-----------------------------------------------------------------------------------------------//
//  函数名称：    ADS1256WREG()
//    函数功能：    ADS1256 写数据
//    入口参数：    regaddr: 待写入的寄存器地址
//                databyte:待写入的数据
//    出口参数：    无
//    全局变量：    无
//    函数说明：    向ADS1256中地址为regaddr的寄存器写入一个字节databyte
//-----------------------------------------------------------------------------------------------//
void ADS1256WREG(unsigned char regaddr,unsigned char databyte)
{

    CS_0();
    while(ADS1256_DRDY);//当ADS1256_DRDY为低时才能写寄存器
    //向寄存器写入数据地址
    SPI_WriteByte(ADS1256_CMD_WREG | (regaddr & 0x0F));
    //写入数据的个数n-1
    SPI_WriteByte(0x00);
    //向regaddr地址指向的寄存器写入数据databyte
    SPI_WriteByte(databyte);
    CS_1();
}
//-----------------------------------------------------------------------------------------------//
//  函数名称：    ADS1256_Init()
//    函数功能：    初始化ADS1256
//    入口参数：    无
//    出口参数：    无
//    全局变量：    无
//    函数说明：    设置是否需要缓冲、放大倍数以及采样速率
//-----------------------------------------------------------------------------------------------//
void ADS1256_Init(void)
{
    //第一行就过不了
    while(ADS1256_DRDY);
    CS_0();
    SPI_WriteByte(ADS1256_CMD_SELFCAL);
    while(ADS1256_DRDY);
    CS_1();

    ADS1256WREG(ADS1256_STATUS,0x06);                   // 高位在前、使用缓冲
    //ADS1256WREG(ADS1256_STATUS,0x04);                  // 高位在前、不使用缓冲

    //ADS1256WREG(ADS1256_MUX,0x08);                      // 初始化端口A0为‘+’，AINCOM位‘-’
    ADS1256WREG(ADS1256_ADCON,ADS1256_GAIN_1);          // 放大倍数1
    ADS1256WREG(ADS1256_DRATE,ADS1256_DRATE_500SPS);      // 数据10sps
    ADS1256WREG(ADS1256_IO,0x00);

    //*************自校准****************
    while(ADS1256_DRDY);
    CS_0();
    SPI_WriteByte(ADS1256_CMD_SELFCAL);
    while(ADS1256_DRDY);
    CS_1();
    //**********************************
}
//-----------------------------------------------------------------------------------------------//
//  函数名称：    ADS1256ReadData()
//    函数功能：    读取AD值
//    入口参数：    channel:需要读取的通道
//    出口参数：    sum:    AD采集到的值
//    全局变量：    无
//    函数说明：    无
//-----------------------------------------------------------------------------------------------//
signed int ADS1256ReadData(unsigned char channel)
{
    unsigned int sum=0;
    while(ADS1256_DRDY);                                //当ADS1256_DRDY为低时才能写寄存器
    ADS1256WREG(ADS1256_MUX,channel);                    //设置通道
    CS_0();
    SPI_WriteByte(ADS1256_CMD_SYNC);
    SPI_WriteByte(ADS1256_CMD_WAKEUP);
    SPI_WriteByte(ADS1256_CMD_RDATA);
    sum |= (SPI_WriteByte(0xff) << 16);
    sum |= (SPI_WriteByte(0xff) << 8);
    sum |= SPI_WriteByte(0xff);
    CS_1();
    if (sum>0x7FFFFF)                                   // if MSB=1,
    {
        sum -= 0x1000000;                               // do 2's complement
    }

    return sum;
}

eric2013

帮顶。

习惯了寂寞

问题已解决，电路和 程序没有问题，是ADS1255芯片坏了（是从其他板子上拆下来的），换了全新的芯片就可以正常运行了。
