DMAMUX带的evt事件信号输出可用于多个DMAMUX通道级联

eric2013

这个功能好像一直没有操作过。

风沙盗影

我想请教一下这个问题：https://shequ.stmicroelectronics ... d=869154&extra=

eric2013

风沙盗影 发表于 2025-12-8 19:06
我想请教一下这个问题：https://shequ.stmicroelectronics.cn/forum.php?mod=viewthread&tid=869154&extra=

这个还真不一定行，因为同步触发和外部触发只有这几个触发源。

区分STM32H7的DMAMUX中同步触发源和外部触发源以及配套的几个实战案例
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=98811

而你截图TIM2 32bit定时器是其它的触发源。

2859932063

风沙盗影 发表于 2025-12-8 19:06
我想请教一下这个问题：https://shequ.stmicroelectronics.cn/forum.php?mod=viewthread&tid=869154&extra=

思路应该是你的TIM2作为LPTIM的主定时器，LPTIM作为从定时器来同步触发DMA，毕竟TIM2无法直接作为同步源进行触发

2859932063

风沙盗影 发表于 2025-12-8 19:06
我想请教一下这个问题：https://shequ.stmicroelectronics.cn/forum.php?mod=viewthread&tid=869154&extra=

或者这样想 TIM2只要能直接级联到同步触发源的定时器就可以做到你想要的功能

风沙盗影

谢谢 我再仔细看看 验证下

风沙盗影

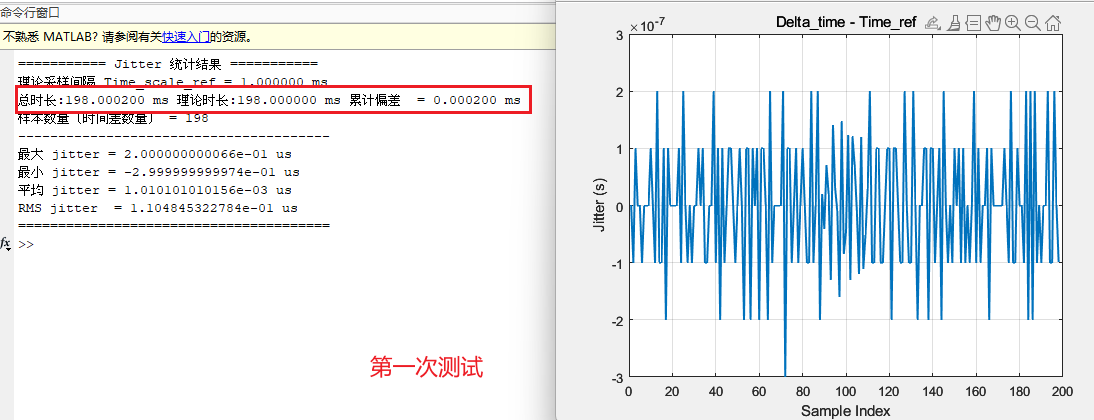

对应于16bit 定时器 主频240MHz 输出信号频率越高 越利好 当前频率为1KHz 设置TIM12合适的分频系数和预加载数值 能达到1ppm的效果 1s偏差1us（是非常够用的），但是由于不能使用TIM的各个CHx，信号之间的同步反而是一个新问题

2859932063

风沙盗影 发表于 2025-12-15 15:54
对应于16bit 定时器 主频240MHz 输出信号频率越高 越利好 当前频率为1KHz 设置TIM12合适的分频系数和预加载 ...

或者使用普通DMA不可以吗？使用一个定时器触发DMA进行内存搬运（随便搬运一个uint32就行），搬运完成的DMA事件来触发你需要功能

风沙盗影

由于我使用了SPI菊花链 我必须要使用DMAMUX的request_number（首先等间隔，然后一次触发传输多片的数据）实现多片之间的信号传输，您这边说的我也尝试了，但是我不知道哪里不好使，我使用TIM_UP来翻转GPIO(作为一个冗余的DMA是事件绑定到DMAMUX_CH0，设定产生事件）,然后现在这个SPI-同步触发作为DMA_MUX_CH1，我只将原先使用HAL_DMAMUX1_SYNC_TIM12_TRGO的宏定义变为HAL_DMAMUX1_SYNC_DMAMUX1_CH0_EVT，我能观测到方波生成，但是我无法观测到是否正常事件生成了，DMAMUX也只有中断状态寄存器，反正似乎同步SPI_DMA传输有问题 真的很奇怪。有兴趣的话您能否帮忙看下：仓库如下-main分支
https://github.com/Q-DEBUG/DMAMUX.git

风沙盗影

我其实不太明白TIM_up事件和TIM_up引起的搬运完成DMA传输事件之间区别

风沙盗影

我其实不太懂 搬运完成的DMA事件和TIM_CCx事件的区别，ST的FAE也说了类似的话，始终有点不理解，我认为事件就是芯片内部特殊线路上的脉冲，作为驱动芯片内部状态机启动的一个边沿信号
芯片手册上写DMA仲裁器前的请求信号dma_strx很抽象（他可以来自于DMAMUX的输出信号dmamux_req_outx-15.3.1节图70，也可以直接是外设源的DMA请求），不知道我理解的对不对
1.TMUP触发内存到GPIO->BSRR寄存器的传输生成PWM为例 （内存->外设传输），写BSRR无时序要求，TIMUP事件直接作为请求信号，标识GPIO内部接收/发送就绪，进行NDTR个数据传输，所以传输频率就是定时器的更新周期
2.以我现在这种情况为例，SPI_TX外设信号连接到DMAMUX输入端dmamux_req_inx，标识SPI外设能够立即发送数据，但是我的需求不是持续发送数据，而是定时发送数据，所以需要TIM12_TRGO同步，类似一个逻辑“and”的关系,均满足时刻，生成一个有效DMA请求，产生一次DMA传输，所以我的传输频率就是TIM12的更新周期

风沙盗影

我忽然明白您和ST官方FAE的意思了，您们这边的意思是这样吗？ 软件方式级联：构建一个冗余的定时DMA搬运。就像上面说的例程1：定时翻转BSRR生成PWM，传输完成后会进行回调DMA完成传输中断函数，在中断回调函数中启动UART和SPI的DMA传输，实现同步触发效果（这种思路我在别家电机FOC算法 ADC_EOF采样三相电流后进行SVPWM算法更新PWM波CCR寄存器中见过），但是不适合我现在这个场景，我认为软件中断引起的jitter抖动更为强烈，是不可控的。我现在的场景对时序抖动非常敏感，我只能使用HAL_DMAMUX1_SYNC_DMAMUX1_CH0_EVT这样级联同步触发的硬件同步

2859932063

风沙盗影 发表于 2025-12-16 10:54
我忽然明白您和ST官方FAE的意思了，您们这边的意思是这样吗？ 软件方式级联：构建一个冗余的定时DMA搬运。 ...

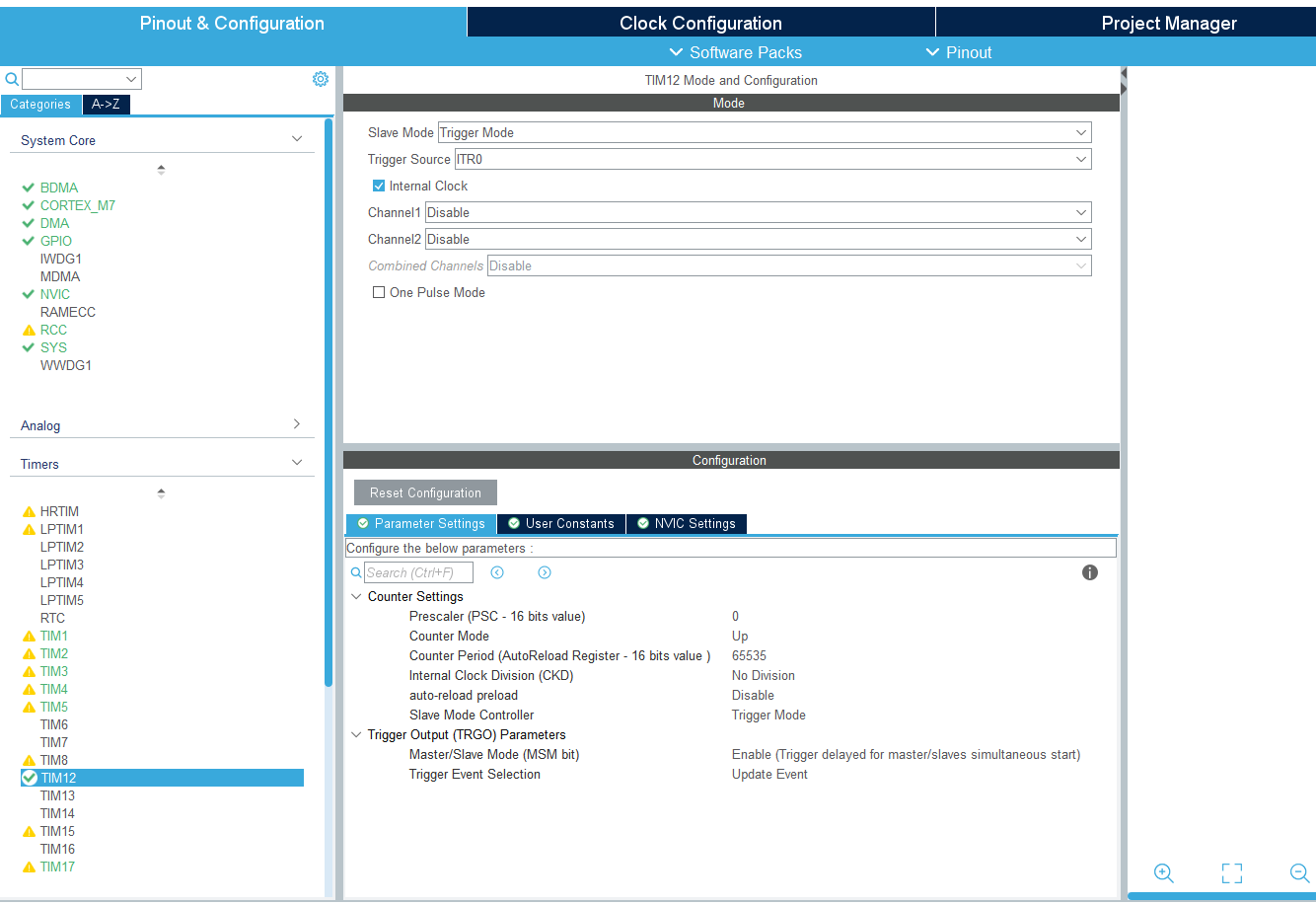

你这样操作，将定时器TIM12设置触发模式，触发源选择ITR0（也就是定时器TIM1），然后设置TIM1的TRGO输出，这样你就完成了定时器直接的级联，你触发TIM1就可以通过TIM12触发DMAMUX的同步事件，同时你可以设置TIM1的通道多个通道触发DMA的功能，这样就可以满足你的同步需求了。

yuanzhongda

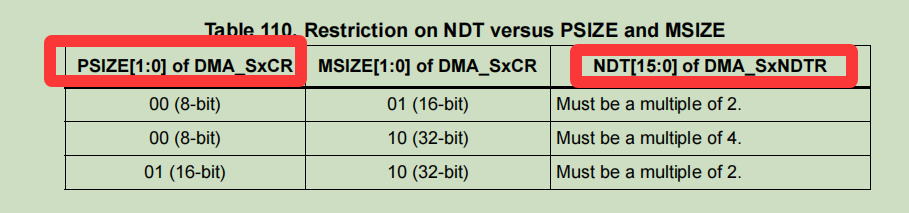

DMA的外设和内存设置不一样的位宽的时候，dma传输长度的NDT，指的是哪边，算传输总长度是哪边位宽×NDT

eric2013

yuanzhongda 发表于 2026-1-5 14:45
DMA的外设和内存设置不一样的位宽的时候，dma传输长度的NDT，指的是哪边，算传输总长度是哪边位宽×NDT
