TI提供的超详细示波器各个环节设计参考指南

eric2013

之前发布了个：TI发布采样率12.8Gsps，带宽6GHz，12bit分辨率高速示波器参考设计
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=107877

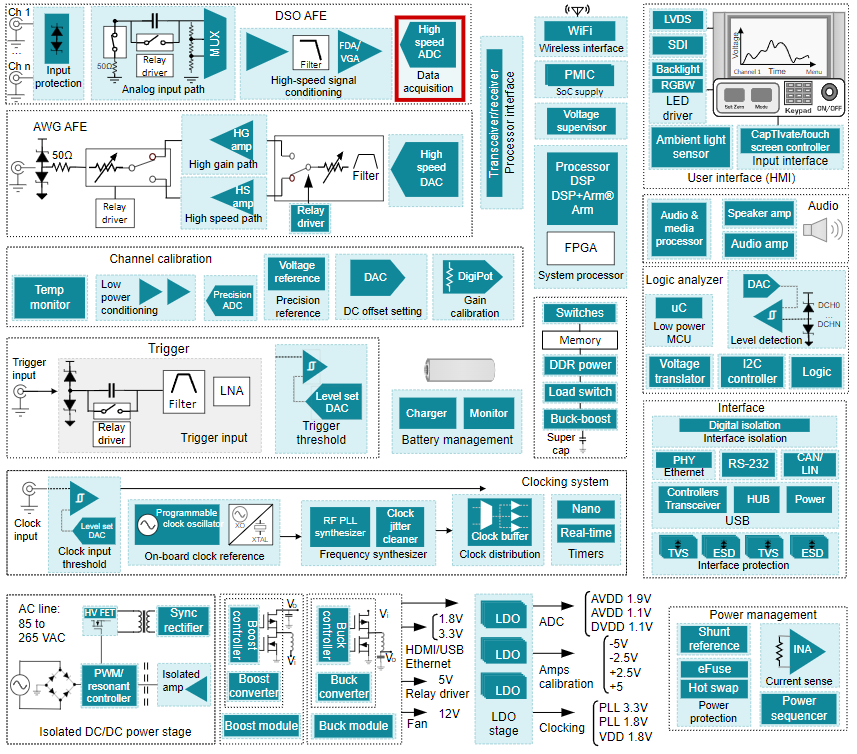

大家反馈太难，这次来个实际的，直接设计了一个框图，大家可以方便的在框图里面点击选择，用的那个环节点击哪部分。



其实这个不仅示波器可以用，信号处理相关的都可以参考，比如ADC，直接就将相关的参考设计给出来了：


又比如模拟前端设计：

eric2013

https://www.ti.com/solution/oscilloscope
